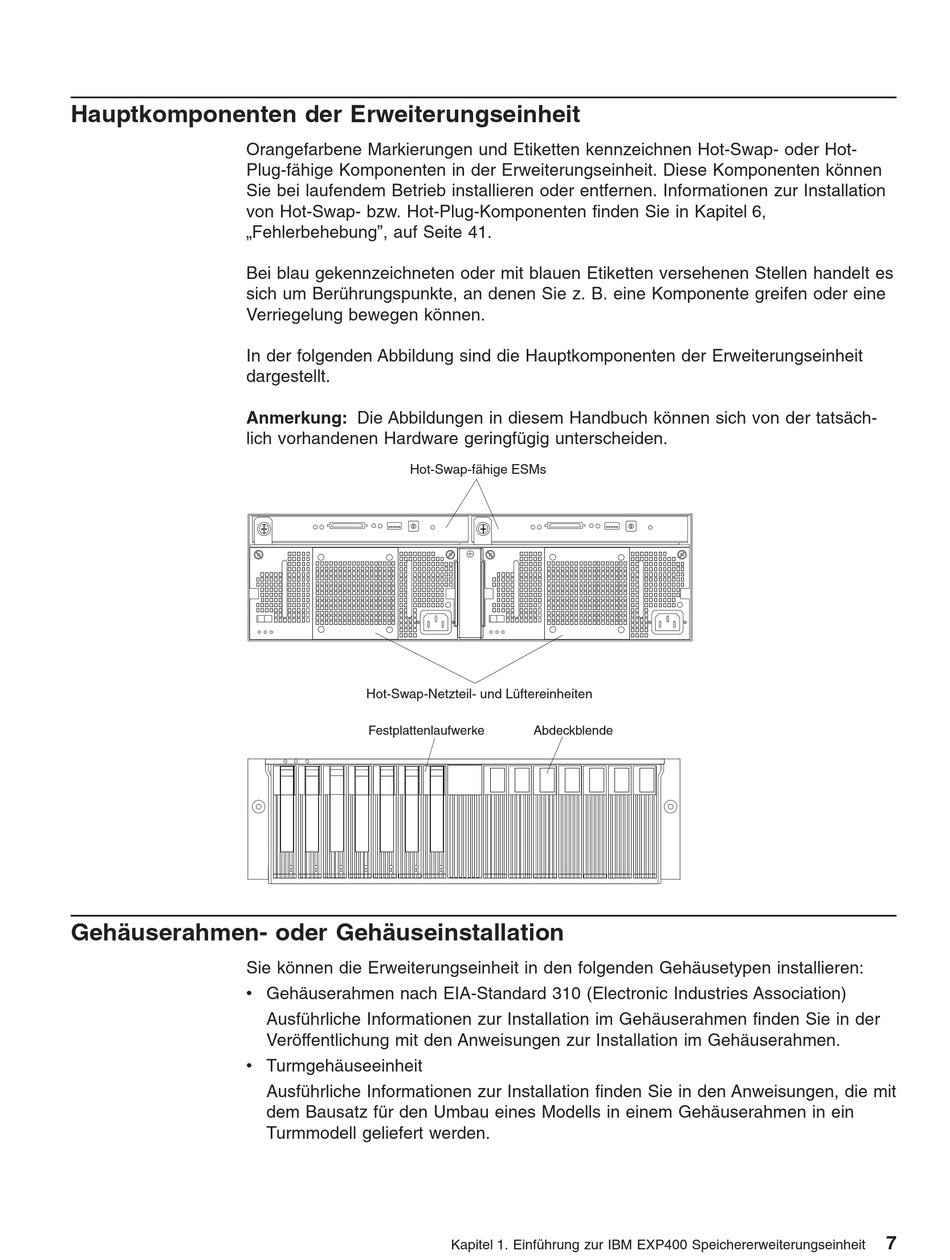

Hauptkomponenten der Erweiterungseinheit
Orangefarbene Markierungen und Etiketten kennzeichnen Hot-Swap- oder Hot-
Plug-fähige Komponenten in der Erweiterungseinheit. Diese Komponenten können
Sie bei laufendem Betrieb installieren oder entfernen. Informationen zur Installation
von Hot-Swap- bzw. Hot-Plug-Komponenten finden Sie in Kapitel 6,
„Fehlerbehebung", auf Seite 41.
Bei blau gekennzeichneten oder mit blauen Etiketten versehenen Stellen handelt es
sich um Berührungspunkte, an denen Sie z. B. eine Komponente greifen oder eine
Verriegelung bewegen können.
In der folgenden Abbildung sind die Hauptkomponenten der Erweiterungseinheit
dargestellt.
Anmerkung: Die Abbildungen in diesem Handbuch können sich von der tatsäch-
lich vorhandenen Hardware geringfügig unterscheiden.
Gehäuserahmen- oder Gehäuseinstallation
Sie können die Erweiterungseinheit in den folgenden Gehäusetypen installieren:
v Gehäuserahmen nach EIA-Standard 310 (Electronic Industries Association)
v Turmgehäuseeinheit
Hot-Swap-fähige ESMs
Hot-Swap-Netzteil- und Lüftereinheiten
Festplattenlaufwerke
Ausführliche Informationen zur Installation im Gehäuserahmen finden Sie in der
Veröffentlichung mit den Anweisungen zur Installation im Gehäuserahmen.
Ausführliche Informationen zur Installation finden Sie in den Anweisungen, die mit
dem Bausatz für den Umbau eines Modells in einem Gehäuserahmen in ein
Turmmodell geliefert werden.
Abdeckblende
Kapitel 1. Einführung zur IBM EXP400 Speichererweiterungseinheit
7
