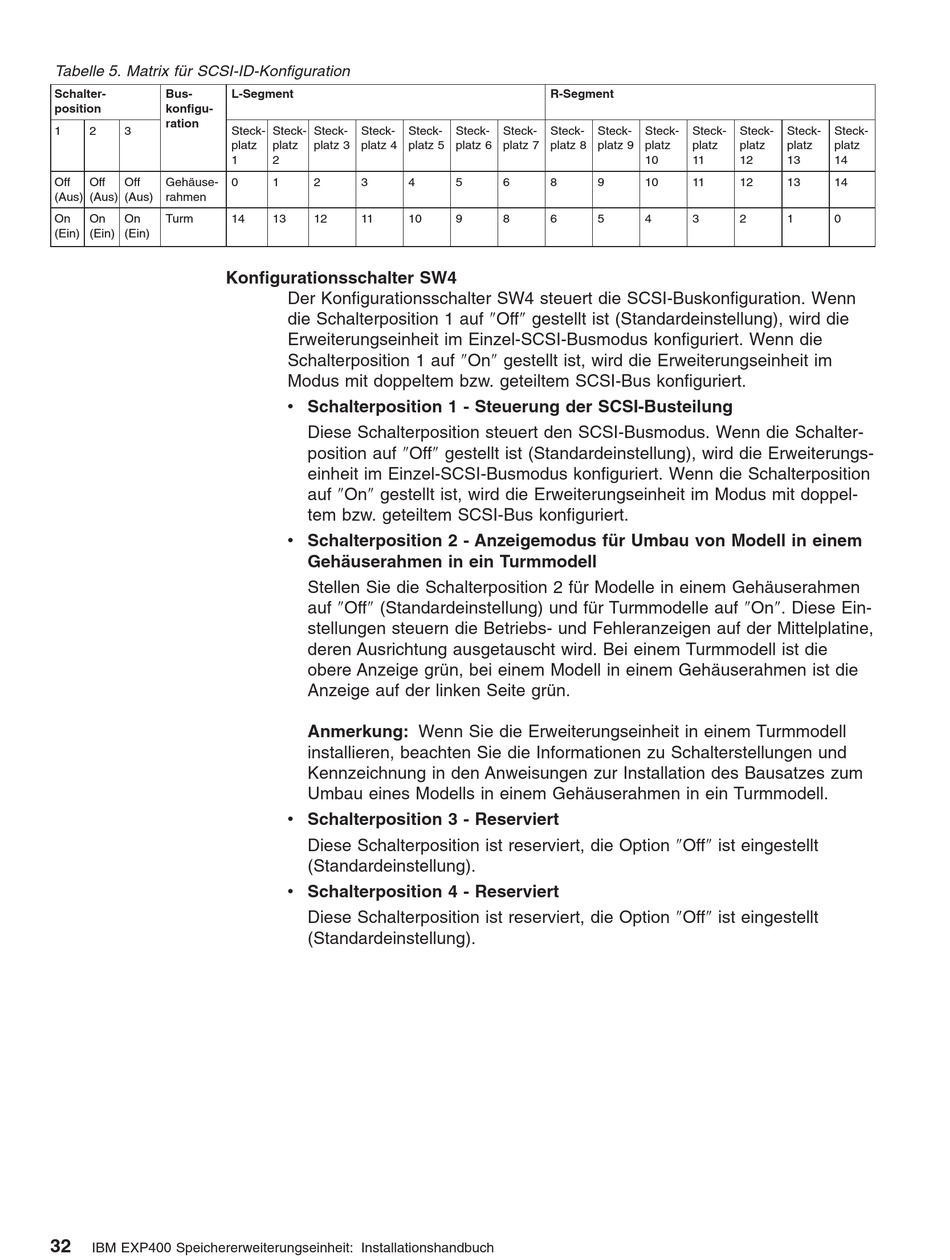

Tabelle 5. Matrix für SCSI-ID-Konfiguration
Schalter-
Bus-
position
konfigu-
ration
1
2
3
Off
Off
Off
Gehäuse-
(Aus)
(Aus)
(Aus)
rahmen
On
On
On
Turm
(Ein)
(Ein)
(Ein)
Konfigurationsschalter SW4
32
IBM EXP400 Speichererweiterungseinheit: Installationshandbuch
L-Segment
Steck-
Steck-
Steck-
Steck-
Steck-
platz
platz
platz 3
platz 4
platz 5
1
2
0
1
2
3
4
14
13
12
11
10
Der Konfigurationsschalter SW4 steuert die SCSI-Buskonfiguration. Wenn
die Schalterposition 1 auf "Off" gestellt ist (Standardeinstellung), wird die
Erweiterungseinheit im Einzel-SCSI-Busmodus konfiguriert. Wenn die
Schalterposition 1 auf "On" gestellt ist, wird die Erweiterungseinheit im
Modus mit doppeltem bzw. geteiltem SCSI-Bus konfiguriert.
v Schalterposition 1 - Steuerung der SCSI-Busteilung
Diese Schalterposition steuert den SCSI-Busmodus. Wenn die Schalter-
position auf "Off" gestellt ist (Standardeinstellung), wird die Erweiterungs-
einheit im Einzel-SCSI-Busmodus konfiguriert. Wenn die Schalterposition
auf "On" gestellt ist, wird die Erweiterungseinheit im Modus mit doppel-
tem bzw. geteiltem SCSI-Bus konfiguriert.
v Schalterposition 2 - Anzeigemodus für Umbau von Modell in einem
Gehäuserahmen in ein Turmmodell
Stellen Sie die Schalterposition 2 für Modelle in einem Gehäuserahmen
auf "Off" (Standardeinstellung) und für Turmmodelle auf "On". Diese Ein-
stellungen steuern die Betriebs- und Fehleranzeigen auf der Mittelplatine,
deren Ausrichtung ausgetauscht wird. Bei einem Turmmodell ist die
obere Anzeige grün, bei einem Modell in einem Gehäuserahmen ist die
Anzeige auf der linken Seite grün.
Anmerkung: Wenn Sie die Erweiterungseinheit in einem Turmmodell
installieren, beachten Sie die Informationen zu Schalterstellungen und
Kennzeichnung in den Anweisungen zur Installation des Bausatzes zum
Umbau eines Modells in einem Gehäuserahmen in ein Turmmodell.
v Schalterposition 3 - Reserviert
Diese Schalterposition ist reserviert, die Option "Off" ist eingestellt
(Standardeinstellung).
v Schalterposition 4 - Reserviert
Diese Schalterposition ist reserviert, die Option "Off" ist eingestellt
(Standardeinstellung).
R-Segment
Steck-
Steck-
Steck-
Steck-
platz 6
platz 7
platz 8
platz 9
5
6
8
9
9
8
6
5
Steck-
Steck-
Steck-
Steck-
platz
platz
platz
platz
10
11
12
13
10
11
12
13
4
3
2
1
Steck-
platz
14
14
0
