Kapitel 4. Erweiterungseinheit konfigurieren
Dieses Kapitel enthält Informationen zum Konfigurieren der Erweiterungseinheit,
einschließlich Informationen zum Einstellen der Konfigurationsschalter, die Ihre
SCSI-Buskonfiguration unterstützen, und zu den geeigneten Schaltereinstellun-
gen für den Umbau eines Modells in einem Gehäuserahmen in ein Turmmodell.

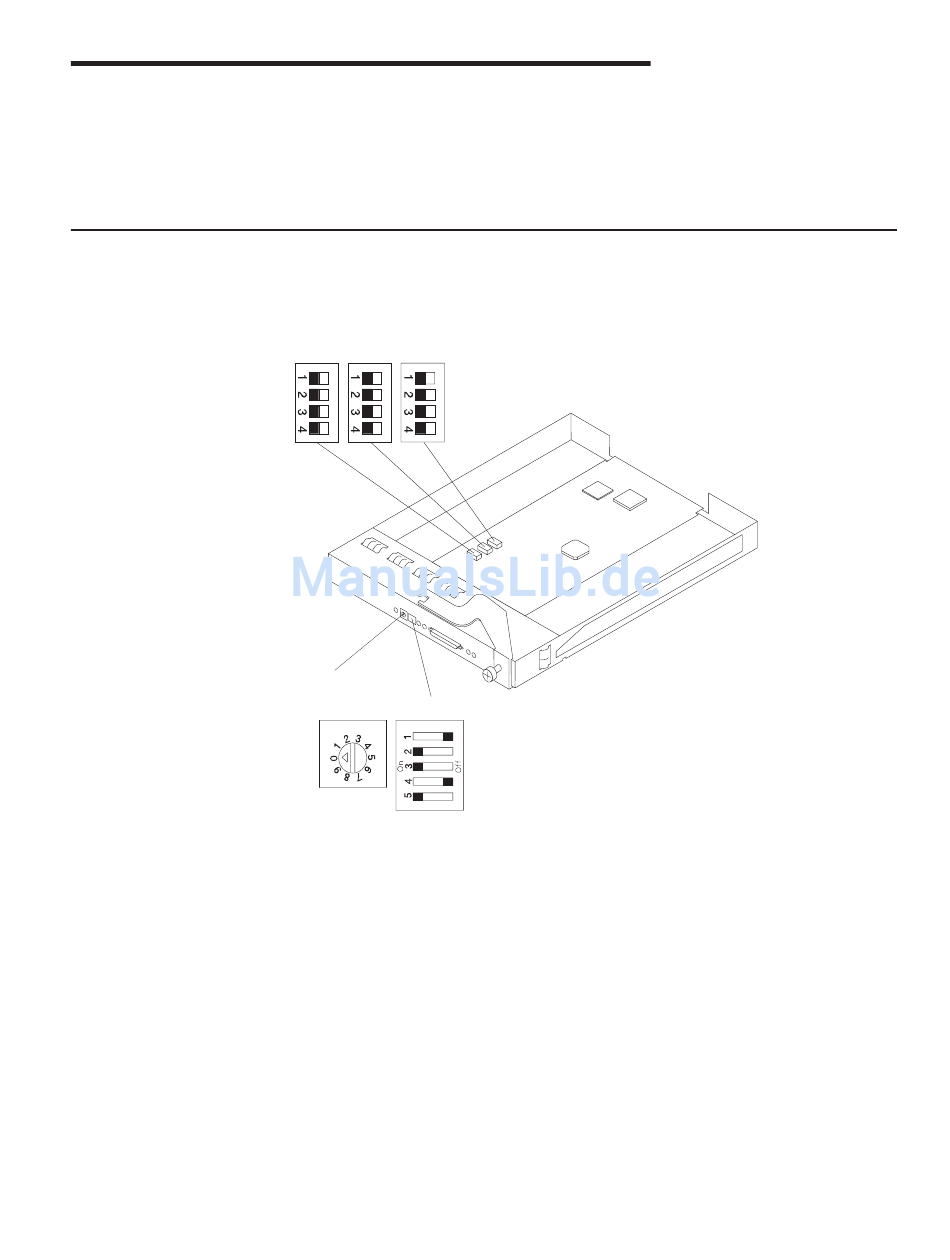

Konfigurationsschalter und SCSI-ID-Einstellungen bestimmen
Ein ESM verfügt über fünf Gruppen von Schaltern, die in der folgenden Abbildung
dargestellt sind.
Erweiterungseinheit (SW2)
Die Konfigurationsschalter SW1, SW2, SW3 und SW4 sind für die Benutzer-
konfiguration bestimmt. Der Konfigurationsschalter SW5 ist nicht für die Benutzer-
konfiguration bestimmt und muss in der vom Werk eingestellten Standardeinstellung
verbleiben. Auf den Konfigurationsschalter SW1 und auf den ID-Schalter für die
Erweiterungseinheit SW2 kann von der Rückseite der Erweiterungseinheit aus
zugegriffen werden. Auf die Konfigurationsschalter SW3 und SW4 kann nur zuge-
griffen werden, wenn sich das ESM nicht in der ESM-Position befindet. Es ist einfa-
cher, die Schalter SW3 und SW4 vor dem Installieren in einem Gehäuserahmen
oder Turm einzustellen.
Anmerkung: Wenn beide ESMs installiert sind, muss das linke ESM gültige
Schaltereinstellungen haben. Die Schaltereinstellungen am rechten ESM werden
ignoriert. Wenn nur ein ESM installiert ist, muss es sich in der linken Position befin-
den.
SW5
SW3
SW4
ID-Schalter für
SW1
29
