Verriegelung
Griff am Einbaurahmen
Statusanzeige (gelb)
Aktivitätsanzeige (grün)
Festplattenlaufwerk

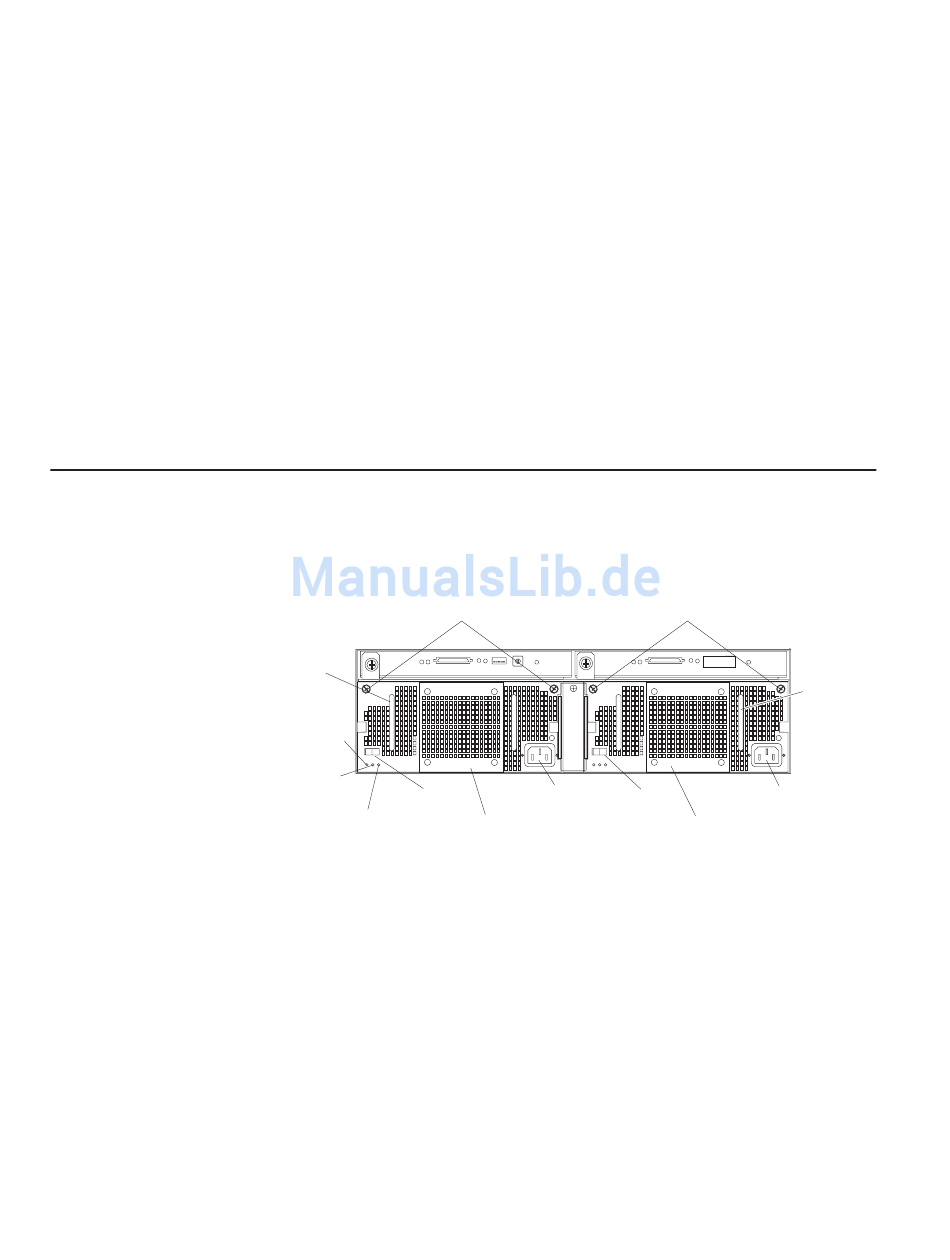

Rückseite: Netzteil- und Lüftereinheit
Die Erweiterungseinheit verfügt über zwei Hot-Swap-Netzteil- und Lüftereinheiten,
auf die von der Rückseite der Erweiterungseinheit aus zugegriffen werden kann.
Diese Komponenten enthalten Steuerelemente, Anzeigen und Anschlüsse und sind
in der folgenden Abbildung dargestellt.
Betriebsanzeige für
Gleichstrom (grün)
Rändelschrauben
Wechselstromnetzanschluss
Netzteil- und Lüftereinheit
22
IBM EXP400 Speichererweiterungseinheit: Installationshandbuch
Diese vielseitige Verriegelung gibt das Festplattenlaufwerk aus der Position
frei oder sperrt es in der Position.
Verwenden Sie diesen vielseitigen Griff zum Einsetzen oder Entfernen
eines Festplattenlaufwerks.
Jedes Festplattenlaufwerk verfügt über eine Statusanzeige. Diese Anzeige
leuchtet ununterbrochen gelb, wenn ein Laufwerkfehler aufgetreten ist. Die
Anzeige blinkt, wenn gerade eine Identifizierung oder Wiederherstellung des
Laufwerks durchgeführt wird.
Jedes Festplattenlaufwerk verfügt über eine Aktivitätsanzeige. Diese
Anzeige blinkt grün, wenn das Laufwerk aktiv ist.
Sie können bis zu 14 Hot-Swap-fähige Ultra320-Festplattenlaufwerke in der
Erweiterungseinheit installieren.
Rändelschrauben
Griff
Betriebsanzeige
für Wechselstrom
(grün)
Netzschalter
Fehleranzeige (gelb)
Lösen Sie die Rändelschrauben zum
Entfernen oder Installieren einer Netzteil- und Lüftereinheit.
An diesen Anschluss wird das Netzkabel für die Netzteil- und Lüftereinheit
angeschlossen.
Die beiden Hot-Swap-Netzteil- und Lüftereinheiten befinden sich an der
Rückseite der Erweiterungseinheit.
Achtung:
Ihre Erweiterungseinheit verfügt über zwei installierte Netzteil-
und Lüftereinheiten. Wenn ein Netzteil ausfällt, muss dieses Netzteil ersetzt
werden, um die Redundanz wiederherzustellen. Beim Ersetzen der ausge-
fallenen Einheit durch eine neues Netzteil stellen Sie sicher, dass dieser
Vorgang nicht länger als 10 Minuten dauert, um einer Überhitzung vorzu-
beugen.
Wechselstrom-
Netzschalter
netzanschluss
Netzteil/
Lüftung (CRU)
Rändelschrauben
Griff
Wechselstrom-
netzanschluss
Netzteil/
Lüftung (CRU)
