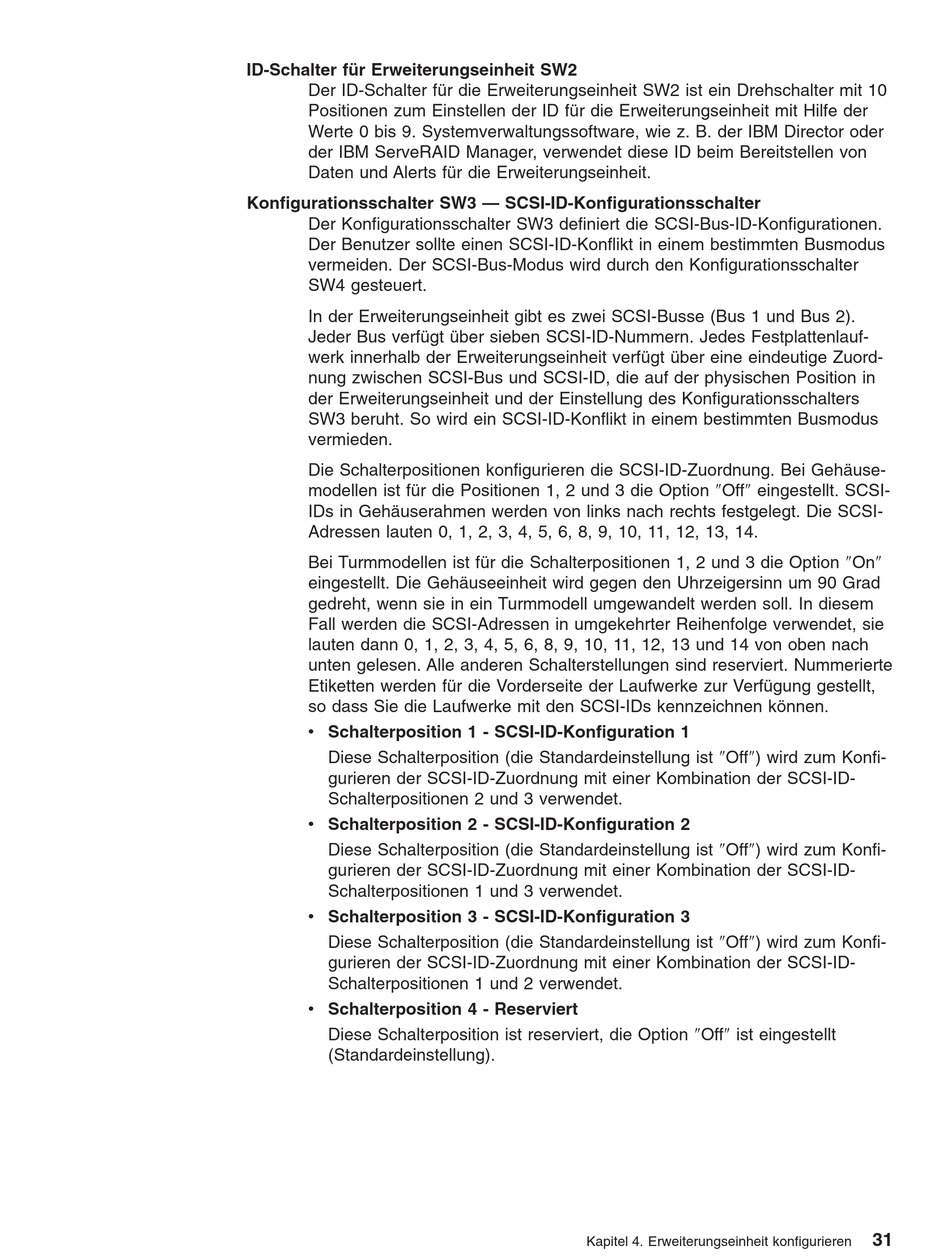

ID-Schalter für Erweiterungseinheit SW2
Der ID-Schalter für die Erweiterungseinheit SW2 ist ein Drehschalter mit 10
Positionen zum Einstellen der ID für die Erweiterungseinheit mit Hilfe der
Werte 0 bis 9. Systemverwaltungssoftware, wie z. B. der IBM Director oder
der IBM ServeRAID Manager, verwendet diese ID beim Bereitstellen von
Daten und Alerts für die Erweiterungseinheit.
Konfigurationsschalter SW3 — SCSI-ID-Konfigurationsschalter
Der Konfigurationsschalter SW3 definiert die SCSI-Bus-ID-Konfigurationen.
Der Benutzer sollte einen SCSI-ID-Konflikt in einem bestimmten Busmodus
vermeiden. Der SCSI-Bus-Modus wird durch den Konfigurationsschalter
SW4 gesteuert.
In der Erweiterungseinheit gibt es zwei SCSI-Busse (Bus 1 und Bus 2).
Jeder Bus verfügt über sieben SCSI-ID-Nummern. Jedes Festplattenlauf-
werk innerhalb der Erweiterungseinheit verfügt über eine eindeutige Zuord-
nung zwischen SCSI-Bus und SCSI-ID, die auf der physischen Position in
der Erweiterungseinheit und der Einstellung des Konfigurationsschalters
SW3 beruht. So wird ein SCSI-ID-Konflikt in einem bestimmten Busmodus
vermieden.
Die Schalterpositionen konfigurieren die SCSI-ID-Zuordnung. Bei Gehäuse-
modellen ist für die Positionen 1, 2 und 3 die Option "Off" eingestellt. SCSI-
IDs in Gehäuserahmen werden von links nach rechts festgelegt. Die SCSI-
Adressen lauten 0, 1, 2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13, 14.
Bei Turmmodellen ist für die Schalterpositionen 1, 2 und 3 die Option "On"
eingestellt. Die Gehäuseeinheit wird gegen den Uhrzeigersinn um 90 Grad
gedreht, wenn sie in ein Turmmodell umgewandelt werden soll. In diesem
Fall werden die SCSI-Adressen in umgekehrter Reihenfolge verwendet, sie
lauten dann 0, 1, 2, 3, 4, 5, 6, 8, 9, 10, 11, 12, 13 und 14 von oben nach
unten gelesen. Alle anderen Schalterstellungen sind reserviert. Nummerierte
Etiketten werden für die Vorderseite der Laufwerke zur Verfügung gestellt,
so dass Sie die Laufwerke mit den SCSI-IDs kennzeichnen können.
v Schalterposition 1 - SCSI-ID-Konfiguration 1
Diese Schalterposition (die Standardeinstellung ist "Off") wird zum Konfi-
gurieren der SCSI-ID-Zuordnung mit einer Kombination der SCSI-ID-
Schalterpositionen 2 und 3 verwendet.
v Schalterposition 2 - SCSI-ID-Konfiguration 2
Diese Schalterposition (die Standardeinstellung ist "Off") wird zum Konfi-
gurieren der SCSI-ID-Zuordnung mit einer Kombination der SCSI-ID-
Schalterpositionen 1 und 3 verwendet.
v Schalterposition 3 - SCSI-ID-Konfiguration 3
Diese Schalterposition (die Standardeinstellung ist "Off") wird zum Konfi-
gurieren der SCSI-ID-Zuordnung mit einer Kombination der SCSI-ID-
Schalterpositionen 1 und 2 verwendet.
v Schalterposition 4 - Reserviert
Diese Schalterposition ist reserviert, die Option "Off" ist eingestellt
(Standardeinstellung).
Kapitel 4. Erweiterungseinheit konfigurieren
31
