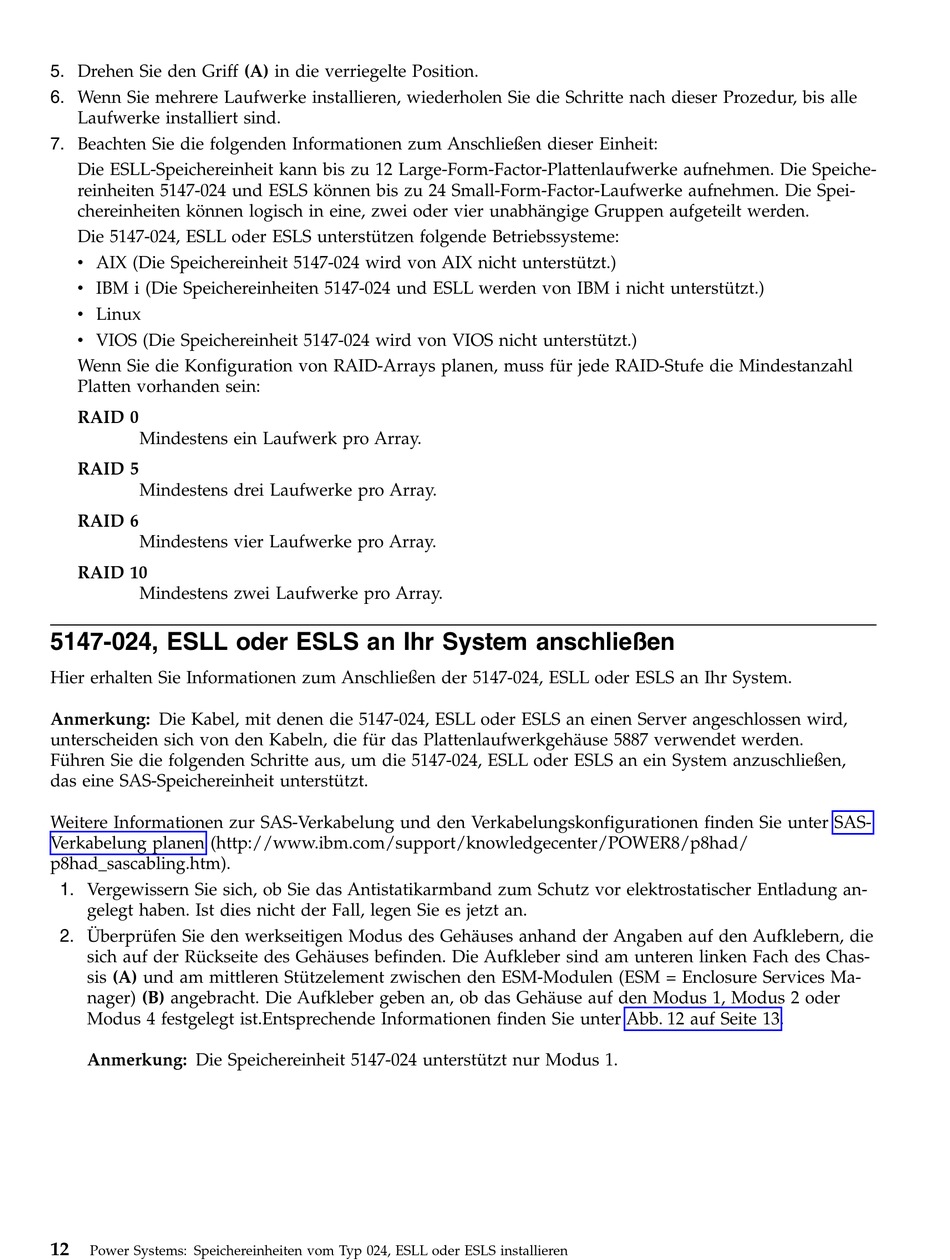

5. Drehen Sie den Griff (A) in die verriegelte Position.
6. Wenn Sie mehrere Laufwerke installieren, wiederholen Sie die Schritte nach dieser Prozedur, bis alle
Laufwerke installiert sind.
7. Beachten Sie die folgenden Informationen zum Anschließen dieser Einheit:
Die ESLL-Speichereinheit kann bis zu 12 Large-Form-Factor-Plattenlaufwerke aufnehmen. Die Speiche-
reinheiten 5147-024 und ESLS können bis zu 24 Small-Form-Factor-Laufwerke aufnehmen. Die Spei-
chereinheiten können logisch in eine, zwei oder vier unabhängige Gruppen aufgeteilt werden.
Die 5147-024, ESLL oder ESLS unterstützen folgende Betriebssysteme:
v AIX (Die Speichereinheit 5147-024 wird von AIX nicht unterstützt.)
v IBM i (Die Speichereinheiten 5147-024 und ESLL werden von IBM i nicht unterstützt.)
v Linux
v VIOS (Die Speichereinheit 5147-024 wird von VIOS nicht unterstützt.)
Wenn Sie die Konfiguration von RAID-Arrays planen, muss für jede RAID-Stufe die Mindestanzahl
Platten vorhanden sein:
RAID 0
Mindestens ein Laufwerk pro Array.
RAID 5
Mindestens drei Laufwerke pro Array.
RAID 6
Mindestens vier Laufwerke pro Array.
RAID 10
Mindestens zwei Laufwerke pro Array.
5147-024, ESLL oder ESLS an Ihr System anschließen
Hier erhalten Sie Informationen zum Anschließen der 5147-024, ESLL oder ESLS an Ihr System.
Anmerkung: Die Kabel, mit denen die 5147-024, ESLL oder ESLS an einen Server angeschlossen wird,
unterscheiden sich von den Kabeln, die für das Plattenlaufwerkgehäuse 5887 verwendet werden.
Führen Sie die folgenden Schritte aus, um die 5147-024, ESLL oder ESLS an ein System anzuschließen,
das eine SAS-Speichereinheit unterstützt.
Weitere Informationen zur SAS-Verkabelung und den Verkabelungskonfigurationen finden Sie unter SAS-
Verkabelung planen (http://www.ibm.com/support/knowledgecenter/POWER8/p8had/
p8had_sascabling.htm).
1. Vergewissern Sie sich, ob Sie das Antistatikarmband zum Schutz vor elektrostatischer Entladung an-
gelegt haben. Ist dies nicht der Fall, legen Sie es jetzt an.
2. Überprüfen Sie den werkseitigen Modus des Gehäuses anhand der Angaben auf den Aufklebern, die
sich auf der Rückseite des Gehäuses befinden. Die Aufkleber sind am unteren linken Fach des Chas-
sis (A) und am mittleren Stützelement zwischen den ESM-Modulen (ESM = Enclosure Services Ma-
nager) (B) angebracht. Die Aufkleber geben an, ob das Gehäuse auf den Modus 1, Modus 2 oder
Modus 4 festgelegt ist.Entsprechende Informationen finden Sie unter Abb. 12 auf Seite 13.
Anmerkung: Die Speichereinheit 5147-024 unterstützt nur Modus 1.
12
Power Systems: Speichereinheiten vom Typ 024, ESLL oder ESLS installieren
