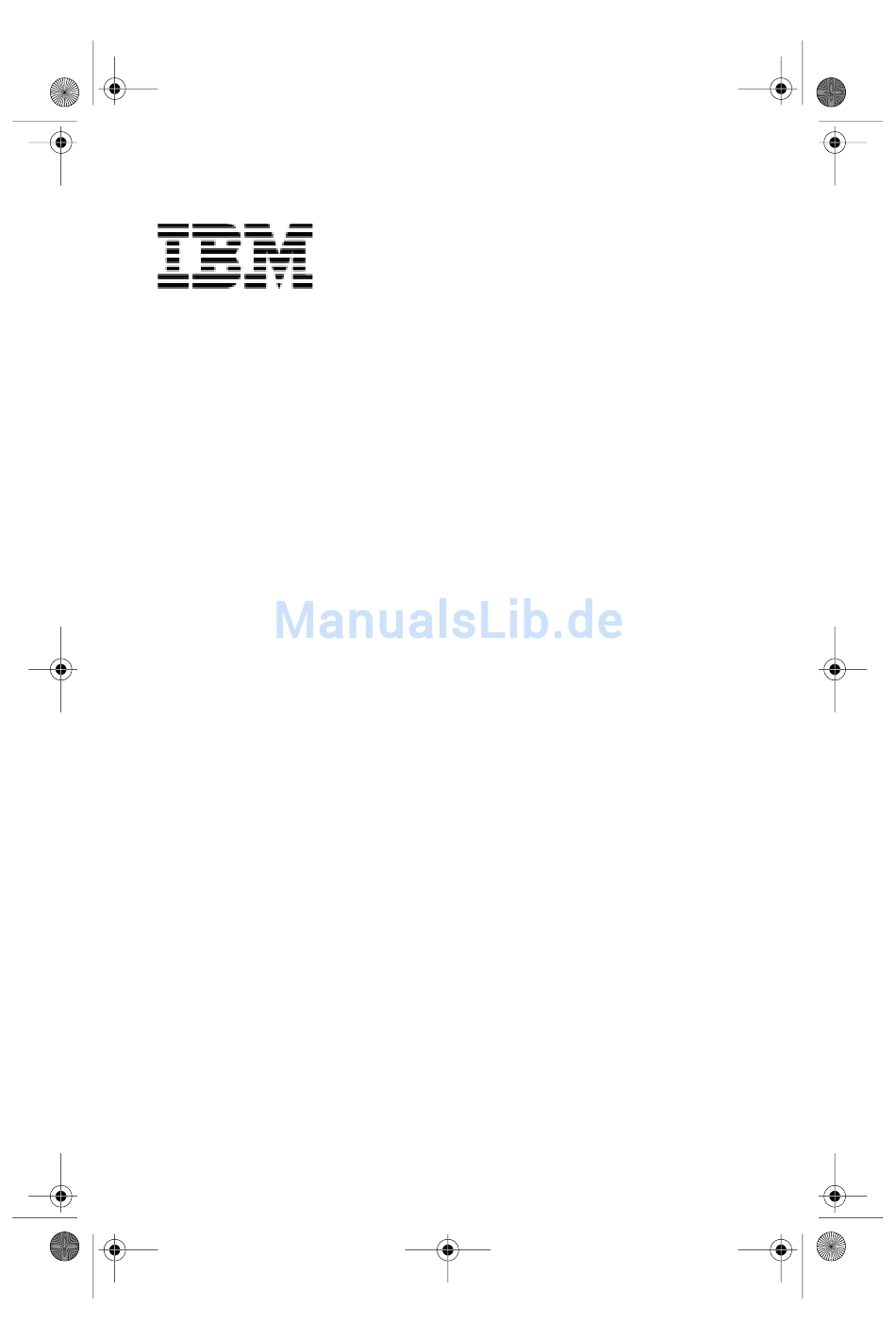

Vegas.book Seite i Dienstag, 4. April 2000 11:11 11
Personal Computer
Typen 2193, 2194 und 6345
Benutzerhandbuch

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für IBM 2193

Inhaltszusammenfassung für IBM 2193

  • Seite 1 Vegas.book Seite i Dienstag, 4. April 2000 11:11 11 Personal Computer Typen 2193, 2194 und 6345 Benutzerhandbuch...
  • Seite 2 Hinweise in Anhang D, “Garantie”, auf Seite D-1 gelesen werden. Erste Ausgabe (März 2000) Diese Veröffentlichung ist eine Übersetzung des IBM Personal Computer Types 2193, 2194, and 6345 User’s Guide, IBM Teilenummer P19K2413, herausgegeben von International Business Machines Corporation, USA ©...

  • Seite 3: Inhaltsverzeichnis

    Kapitel 2. HelpWare - Unterstützung und Services ........2-1 Erste Schritte ....................2-1 Was ist IBM HelpWare? .................2-1 Ist schnelle Hilfe erforderlich? ..............2-2 Was Sie selbst tun können ..............2-2 Elektronische Unterstützungsservices anfordern ..........2-4 Elektronische Unterstützungsservices ...........2-4 Wie/wann wende ich mich an die IBM PC Support Line? ......2-5...
  • Seite 4 Vegas.book Seite iv Dienstag, 4. April 2000 11:11 11 Welche Hilfe erhalte ich per Telefon? ............ 2-5 Bevor Sie IBM anrufen................2-7 Wie/wann erwerbe ich zusätzliche Leistungen? ..........2-10 Zusätzliche HelpWare-Leistungen erwerben ......... 2-10 Kapitel 3. Express Maintenance ..............3-1 Teil 3.
  • Seite 5 Vegas.book Seite v Dienstag, 4. April 2000 11:11 11 Bei eingeschaltetem Computer ..............6-4 Bei ausgeschaltetem Computer .............6-4 Menüs des Konfigurationsprogramms verwenden ........6-5 Menü des Konfigurationsdienstprogramms ..........6-5 Systeminformationen und Produktdaten anzeigen .........6-7 Parametereinstellungen ändern .............6-7 Standardeinstellungen laden ..............6-7 Änderungen verwerfen ................6-8 Konfigurationsprogramm verlassen ............6-9 Konfigurationsparameter ................6-10 Einheiten und E/A-Anschlüsse ...............6-10...
  • Seite 6 Für Laufwerke ..................8-14 Kapitel 9. Komponenten der Systemplatine hinzufügen und austauschen ..................9-1 Komponenten der Systemplatine identifizieren (Maschinentyp 2193) ..................9-2 Position von Brücken und Anschlüssen auf der Systemplatine (Maschinentyp 2193) ..................9-4 Position der Komponenten auf der Systemplatine (Maschinentypen 2194 und 6345) ..............
  • Seite 7 Hardware- und Softwarefehler beheben ............10-7 Hardwarefehler beheben ................10-7 Softwarefehler beheben .................10-16 Modemfehler beheben ................10-19 Fehlercodes und -nachrichten ...............10-21 IBM Diagnoseprogramme ................10-25 Werkseitig installierte Programme und Dateien wiederherstellen ....10-27 Teil 6. Technische Referenzen Anhang A. Tabellen mit Spezifikationen ...........A-1 Speichermodule .....................A-1 Speicherbelegung ..................A-3...
  • Seite 8 Vegas.book Seite viii Dienstag, 4. April 2000 11:11 11 Anhang D. Garantie ..................D-1 Teil 1 - Allgemeine Bedingungen ............D-1 Teil 2 - Länderspezifische Bedingungen ..........D-6 Index ......................I-1 viii IBM Personal Computer Benutzerhandbuch...

  • Seite 9: Bemerkungen

    Bemerkungen Hinweise auf IBM Produkte, Programme und Dienstleistungen in dieser Veröffent- lichung bedeuten nicht, daß IBM diese in allen Ländern, in denen IBM vertreten ist, anbietet. Hinweise auf IBM Lizenzprogramme oder andere IBM Produkte bedeuten nicht, daß nur Programme, Produkte oder Dienstleistungen von IBM verwendet wer- den können.

  • Seite 10: Konventionen In Diesem Handbuch

    Schrift Kursive Schrift zeigt die korrekten Namen von Programmen oder Büchern an. Kursive Schrift Kursiv wird auch bei Tabellenfußnoten und Vermerken verwendet. Anführungszeichen werden verwendet, um Fen- "Anführungs- ster, Anzeigen und Überschriften zu kenn- zeichen" zeichnen. IBM Personal Computer Benutzerhandbuch...
  • Seite 11 Vegas.book Seite xi Dienstag, 4. April 2000 11:11 11 Hervorhebung Erläuterung Unterstreichungen werden verwendet, wenn eine Unterstreichung Information oder Anweisung besondere Auf- merksamkeit erfordert.

  • Seite 12: Sicherheitshinweise

    Vegas.book Seite xii Dienstag, 4. April 2000 11:11 11 Sicherheitshinweise Installation Der IBM Personal Computer bietet Schutz vor elektrischem Schlag. In dem Netz- kabel ist der Schutzleiter zur Erdung von metallischen Teilen mitgeführt. Für den Anschluß des Netzkabels an eine ordnungsgemäß geerdete Schutzkontakt- steckdose ist derjenige, der das Gerät installiert, verantwortlich.

  • Seite 13: Sicherheit Beim Arbeiten Mit Hardware

    Vegas.book Seite xiii Dienstag, 4. April 2000 11:11 11 Sicherheit beim Arbeiten mit Hardware Bei jedem Öffnen des Computers müssen bestimmte Sicherheitsprozeduren befolgt werden, um sicherzustellen, daß der Computer nicht beschädigt wird. Führen Sie zu Ihrer Sicherheit und um Schäden an der Hardware zu vermeiden die im Ab- schnitt "Kabel vom Computer lösen"...

  • Seite 14: Kabel Vom Computer Lösen

    • Während eines Gewitters kein Telefon (außer ein drahtloses Modell) benutzen, da die Gefahr eines elektrischen Schlages besteht. • Das Telefon nicht in der Nähe der undichten Stelle einer Gasleitung benutzen, um den Leitungsbruch zu melden. Es besteht Explosionsgefahr. IBM Personal Computer Benutzerhandbuch...

  • Seite 15: Hinweis Zur Lithiumbatterie

    Vegas.book Seite xv Dienstag, 4. April 2000 11:11 11 Hinweis zur Lithiumbatterie Der Computer enthält Lithiumbatterien. Diese sind ACHTUNG feuergefährlich, explosiv und können schwere Ver- brennungen verursachen. Beachten Sie zu Ihrer Sicherheit folgendes: • Die Batterien nicht mit Wasser in Berührung bringen, erhitzen, wiederaufladen, reparieren oder zerlegen.

  • Seite 16: Erklärung Zur Erfüllung Der Sicherheitsbestimmungen

    Vegas.book Seite xvi Dienstag, 4. April 2000 11:11 11 Erklärung zur Erfüllung der Sicherheitsbestimmungen Einige IBM PC-Modelle sind werkseitig mit einem CD-ROM- oder DVD-ROM- Laufwerk ausgestattet. CD-ROM/DVD-ROM-Laufwerke können auch gesondert als Zusatzeinrichtung erworben werden. Das CD-ROM/DVD-ROM-Laufwerk enthält einen Laser und ist gemäß europäischer Norm HD 482, entsprechend DIN VDE 0837, sicherheitsgeprüft und als Gerät der Klasse 1 zugelassen.

  • Seite 17: Consignes De Sécurité

    Consignes de sécurité Installation La conception de fabrication de l'ordinateur personnel IBM assure une protection accrue contre les risques d'électrocution. Le PC IBM possède un cordon d'alimentation équipé d'une fiche à trois broches qui permet une mise à la terre des principaux éléments métalliques de la machine.

  • Seite 18: Consignes De Sécurité Lors De La Manipulation Du Matériel

    5. Mettez l’ordinateur sous tension ainsi que tout périphérique connecté disposant d’un interrupteur d’alimentation. Débranchement de l'ordinateur. Pour débrancher l'ordinateur, procédez comme suit: 1. Mettez l'ordinateur hors tension ainsi que tout périphérique connecté disposant d'un interrupteur d'alimentation. xviii IBM Personal Computer Benutzerhandbuch...
  • Seite 19 Vegas.book Seite xix Dienstag, 4. April 2000 11:11 11 2. Débranchez tous les cordons d'alimentation des prises de courant. 3. Débranchez tous les câbles (câble de téléphone, par exemple) de leurs prises. 4. Débranchez tous câbles de l’ordinateur (les cordons d’alimentation, les câbles d’entrée-sortie et tous les autres câbles qui pourraient y être connectés).
  • Seite 20 à un rayonnement laser de niveau supérieur à la classe 1 dans des conditions normales d’utilisation. Veuillez noter qu’aucune pièce de l’unité de CD-ROM n’est réglable ni réparable. Ne confiez la réparation de cette unité qu’à une personne qualifiée. IBM Personal Computer Benutzerhandbuch...
  • Seite 21 Vegas.book Seite xxi Dienstag, 4. April 2000 11:11 11 Conformité aux normes relatives aux appareils laser. Certains modèles d’ordinateurs personnels sont équipés d’origine d’une unité de CD-ROM ou de DVD-ROM. Mais ces unités sont également vendues séparément en tant qu’options. L’unité de CD-ROM/DVD-ROM est un appareil à laser. Aux Etat- Unis, l’unité...

  • Seite 22: Hinweise Zur Elektromagnetischen Verträglichkeit

    Vegas.book Seite xxii Dienstag, 4. April 2000 11:11 11 Hinweise zur elektromagnetischen Verträglichkeit North American FCC and telephone company requirements If your IBM Personal Computer comes with a modem already installed, the following Federal Communications Commission (FCC) and telephone company requirements apply: 1.
  • Seite 23 Vegas.book Seite xxiii Dienstag, 4. April 2000 11:11 11 7. The modem may not be used on coin service provided by the telephone company. Connection to party lines is subject to state tariffs. Contact your state public utility commission or corporation commission for information. 8.
  • Seite 24 à un circuit téléphonique bouclé utilisé par ce dispositif. L'extrémité du circuit bouclé peut consister en n'importe quelle combinaison de dispositifs pourvu que la somme des INDICES DE CHARGE de l'ensemble des dispositifs ne dépasse pas 100. xxiv IBM Personal Computer Benutzerhandbuch...

  • Seite 25: North American Federal Communications Commission (Fcc) Statement

    North American Federal Communications Commission (FCC) Statement IBM Personal Computer machine types 2196, 2197, and 6344 The following statement applies to this IBM product. The statement for other IBM products intended for use with this product will appear in their accompanying manuals.

  • Seite 26: Zulassungsbescheinigung Laut Dem Deutschen Gesetz Über Die Elektromagnetische Verträglichkeit Von Geräten (Emvg) Vom 30. August 1995 (Bzw. Der Emc Eg Richlinie 89/336)

    Dieses Gerät ist berechtigt, in Übereinstimmung mit dem Deutschen EMVG das EG-Konformitätszeichen - CE - zu führen. Verantwortlich für die Konformitäts- erklärung nach Paragraph 5 des EMVG ist die IBM Deutschland Informations- systeme GmbH, 70548 Stuttgart. Informationen in Hinsicht EMVG Paragraph 3 Abs. (2) 2: Das Gerät erfüllt die Schutzanforderungen nach EN 50082-1 und EN 55022...

  • Seite 27: Marken

    Vegas.book Seite xxvii Dienstag, 4. April 2000 11:11 11 Anmerkung: Um die Einhaltung des EMVG sicherzustellen, sind die Geräte wie in den IBM Handbüchern angegeben zu installieren und zu betreiben. Marken Folgende Namen sind in gewissen Ländern Marken oder eingetragene Marken der IBM Corporation: •...

  • Seite 28: Hinweis Zum Jahr 2000

    Vegas.book Seite xxviii Dienstag, 4. April 2000 11:11 11 Hinweis zum Jahr 2000 (14. Januar 1999) Zum IBM PC gelieferte Software und ihre Bereitschaft für das Jahr 2000 IBM liefert zu Ihrem IBM PC ausgewählte Softwareprodukte, die von unabhängigen Softwarelieferanten bereitgestellt werden. Zum oben genannten Datum haben einige Softwarelieferanten für bestimmte Versionen der von ihnen vertrie-...
  • Seite 29 Sie überlegen, in wie weit diese die Verwendung der Software beeinflussen könnten. Hilfreiche Informationen zum Jahr-2000-Problem und die Jahr-2000-Fähigkeit von IBM PCs finden Sie im World Wide Web unter www.ibm.com/pc/year2000. Die Angaben auf dieser Web-Site werden regelmäßig aktualisiert.

  • Seite 30: Ergonomie

    Vegas.book Seite xxx Dienstag, 4. April 2000 11:11 11 Verweise auf Produkte bestimmter Softwarelieferanten bedeuten nicht, daß die ab Werk auf Ihrem IBM PC installierte oder im Lieferumfang Ihres Computers enthal- tene Software anderer Softwarelieferanten Jahr-2000-fähig ist. Den Jahr-2000- Status der Software können Sie beim jeweiligen Softwarelieferanten erfragen.

  • Seite 31: Stuhl Auswählen

    Vegas.book Seite xxxi Dienstag, 4. April 2000 11:11 11 Ordnen Sie Arbeitsmaterialien und Geräte auf Ihrem Schreibtisch entsprechend Ihren Arbeitsanforderungen an. Plazieren Sie Dinge, die Sie häufig benutzen (z. B. die Maus oder das Telefon), in bequemer Reichweite. Stuhl auswählen •...

  • Seite 32: Tastatur Aufstellen

    Arm und nicht nur Ihr Handgelenk. Ausführliche Informationen und Tips zur Verwendung des Computers finden Sie in den auf dem Computer installierten Lernprogrammen und (in englischer Sprache) auf der Web-Site "IBM Healthy Computing" mit der folgenden Adresse: http://www.pc.ibm.com/ww/healthycomputing/ xxxii IBM Personal Computer Benutzerhandbuch...

  • Seite 33: Teil 1. Einführung In Dieses Handbuch

    Vegas.book Seite 1 Dienstag, 4. April 2000 11:11 11 Teil 1. Einführung in dieses Handbuch Dieser Teil enthält eine Einführung in das vorliegende Benutzerhandbuch. Die Informationen in diesem Teil werden Ihnen die Verwendung dieses Handbuchs erleichtern. Außerdem erfahren Sie, wo Sie ggf. zusätzliche Informationen erhalten können.
  • Seite 34 Vegas.book Seite 2 Dienstag, 4. April 2000 11:11 11...

  • Seite 35: Kapitel 1. Handbuch Verwenden

    Kapitel 1. Handbuch verwenden Das vorliegende Benutzerhandbuch enthält Basisinformationen für alle Benutzer eines IBM Personal Computers. Sobald Sie Ihren Computer ausgepackt und alle Komponenten angeschlossen haben, können Sie dieses Handbuch als Anleitung zur Verwendung der Computerhardware und zur Fehlerbehebung heranziehen.
  • Seite 36 Teil 4: Hardware aufrüsten und austauschen Die Informationen in diesem Teil sollen Ihnen helfen, die werkseitig in Ihrem Com- puter installierte Hardware zu ergänzen bzw. zu auszutauschen. Dieser Teil umfaßt die folgenden Kapitel: • Kapitel 7, ”Aufrüstung vorbereiten”, auf Seite 7-1 IBM Personal Computer Benutzerhandbuch...
  • Seite 37 Vegas.book Seite 3 Dienstag, 4. April 2000 11:11 11 Dieses Kapitel enthält Informationen, die Sie bei den Vorbereitungen für das Hinzufügen oder Austauschen von Adapterkarten, Laufwerken und Kompo- nenten der Systemplatine in der Systemeinheit unterstützen sollen. • Kapitel 8, ”Adapterkarten hinzufügen und entfernen”, auf Seite 8-1 Dieses Kapitel enthält Anweisungen für das Hinzufügen und Entfernen von Adapterkarten und Laufwerken.
  • Seite 38 Dieser Anhang enthält Definitionen einiger Begriffe, die allgemein zur Beschrei- bung von Bildschirmkenndaten verwendet werden. • ”Anhang D. Garantie” auf Seite D-1 Dieser Anhang enthält Informationen zu der für Ihren Computer geltenden Gewährleistung für IBM Hardwareprodukte. Am Ende das Handbuchs finden Sie einen Index. IBM Personal Computer Benutzerhandbuch...

  • Seite 39: Referenzliteratur

    Vegas.book Seite 5 Dienstag, 4. April 2000 11:11 11 Referenzliteratur Die folgenden Veröffentlichungen und Online-Dokumentationen enthalten weitere Informationen zu Ihrem Computer: Installationsarbeitsblatt. Dieses Arbeitsblatt enthält Anweisungen, die Ihnen das Auspacken, das Installieren und die Inbetriebnahme Ihres Computers erleich- tern sollen. Online-Dokumentation.
  • Seite 40 Vegas.book Seite 6 Dienstag, 4. April 2000 11:11 11 IBM Personal Computer Benutzerhandbuch...

  • Seite 41: Teil 2. Informationen Zur Unterstützung

    Zu diesem Teil gehören die folgenden Kapitel: • Kapitel 2, "HelpWare - Unterstützung und Services", auf Seite 2-1 Dieses Kapitel enthält detaillierte Informationen zu den IBM HelpWare-Unter- stützungsleistungen und Services. Hier erfahren Sie, was Sie tun müssen, falls Sie Hinweise oder Unterstützung bei Problemen mit Ihrem Computer benö- tigen.
  • Seite 42 Vegas.book Seite 2 Dienstag, 4. April 2000 11:11 11...

  • Seite 43: Kapitel 2. Helpware - Unterstützung Und Services

    Ihnen IBM HelpWare eine Vielzahl von Unterstützungsmöglichkeiten und Lösungen an. Diese Optionen stehen Ihnen jederzeit zur Verfügung, sofern Sie einen IBM Personal Computer besitzen und Hilfe benötigen. Wenn die Garantiezeit überschritten ist, bietet Ihnen IBM HelpWare weiterhin Unterstützung und Services an, die Sie gegen eine Gebühr erwerben können.

  • Seite 44: Ist Schnelle Hilfe Erforderlich

    Bei Bedarf können Sie dann später bei IBM anrufen und Unterstüt- zung anfordern. Weitere Information zur telefonischen Unterstützung enthält der Abschnitt “Wie/wann wende ich mich an die IBM PC Support Line?” auf Seite 2-5. Gedruckte Dokumentation Die Dokumentation zum Computer enthält Informationen zur Behebung von Hard- ware- und Softwarefehlern.
  • Seite 45 Fehler der Systemsoftware. Die CD Wiederherstellung und Diagnose enthält die MS-DOS-Version von PC-Doctor. Dieses Dienstprogramm führt direkte Tests der Hardware durch. Bevor Sie sich an die IBM PC Support Line wenden, sollten Sie beide Programmversionen ausgeführt haben. HelpWare - Unterstützung und Services...

  • Seite 46: Elektronische Unterstützungsservices Anfordern

    Vegas.book Seite 4 Dienstag, 4. April 2000 11:11 11 IBM Update Connector Mit diesem Programm können Sie eine Verbindung zur IBM PC Support Line herstellen und Aktualisierungen zu der auf dem System vorinstallierten Software herunterladen. Sobald Sie die Dateien empfangen haben, können Sie den auto- matisierten Installationsprozeß...

  • Seite 47: Wie/Wann Wende Ich Mich An Die Ibm Pc Support Line

    Sie zurückgreifen können. Informationen zur Fehlerbehebung sind auch im Ab- schnitt ”Kurzübersicht zur Fehlerbehebung” auf Seite 10-6 enthalten. Diese sollten Sie lesen, bevor Sie sich an die IBM PC Support Line wenden. Wenn Sie die Schrit- te zur Fehlerbehebung im Kapitel "Fehler bestimmen und beheben" durchgeführt haben und weiterhin Hilfe benötigen, müssen Sie die IBM PC Support Line anrufen.

  • Seite 48: Zusätzliche Unterstützung

    Abschnitt “Wie/wann erwerbe ich zusätzliche Leistungen?” auf Seite 2-10. Hardwaregarantieservice Es kann vorkommen, daß der IBM PC, den Sie erworben haben, nicht wie in den Gewährleistungsbedingungen beschrieben funktioniert. Innerhalb der Garantiezeit leistet die IBM Support Line Garantieservice für werkseitig installierte IBM Hard- ware.

  • Seite 49: Bevor Sie Ibm Anrufen

    Verwendung des Diagnoseprogramms PC-Doctor finden Sie im Abschnitt ”IBM Diagnoseprogramme” auf Seite 10-25. 3. Wenn Sie die IBM PC Support Line zum ersten Mal anrufen, werden Sie auf- gefordert, Ihren Computer registrieren zu lassen, falls Sie dies noch nicht getan haben.
  • Seite 50 Kosten in Rechnung gestellt. Halten Sie sich möglichst in der Nähe des Computers auf, wenn Sie anrufen. Falls Ihr Land hier nicht aufgeführt ist, wenden Sie sich an den zuständigen IBM Händler oder IBM Vertriebsbeauftragten. Land/Region Telefonnummer Servicezeiten...
  • Seite 51 Vegas.book Seite 9 Dienstag, 4. April 2000 11:11 11 Neuseeland 0800-446-149 täglich 9.00 - 21.00 Uhr (australische EST) Niederlande 020-504-0530 Montag - Freitag 9.00 - 21.00 Uhr MEZ Norwegen 2-305-0304 Montag - Freitag 9.00 - 22.00 Uhr MEZ Samstag und Sonntag 12.00 - 17.30 Uhr MEZ Österreich 1 546 325 102...

  • Seite 52: Wie/Wann Erwerbe Ich Zusätzliche Leistungen

    Jahr nach dem Kauftag. Jahresvertrag Bei diesem Vertrag wird Anspruch auf ein Paket von Problemlösungen zu einem ermäßigten Preis (verglichen mit der Berechnung pro Anruf) erworben. Der Vertrag gilt bis zu einem Jahr nach dem Kauftag. IBM Personal Computer Benutzerhandbuch 2-10...

  • Seite 53: Bestellung Weiterer Unterstützungspakete

    International Warranty Service nicht verfügbar International Warranty Service (IWS) ist ein für ausgewählte IBM PC-Produkte verfügbares IBM Programm. Mit IWS können sich Kunden, die Ihre Produkte auf Reisen oder ins Ausland mitnehmen müssen, beim IWSO (International Warranty Service Office) für den internationalen Garantieservice registrieren lassen. Für registrierte Produkte stellt IBM ein Zertifikat aus, das von allen IBM Geschäfts-...
  • Seite 54 Vegas.book Seite 12 Dienstag, 4. April 2000 11:11 11 IBM Personal Computer Benutzerhandbuch 2-12...

  • Seite 55: Kapitel 3. Express Maintenance

    IBM within 30 days of your receipt of the new part. If the part is not returned within 30 days, your card will be charged the full retail price of the part. Credit card information will not be made available to any one outside IBM.
  • Seite 56 Vegas.book Seite 2 Dienstag, 4. April 2000 11:11 11 IBM Personal Computer Benutzerhandbuch...

  • Seite 57: Teil 3. Systemeinstellungen Steuern

    Vegas.book Seite 1 Dienstag, 4. April 2000 11:11 11 Teil 3. Systemeinstellungen steuern Die Informationen in diesem Teil sollen Ihnen helfen, die werkseitig in Ihrem Com- puter installierte Hardware sowie die installierten Hardwareeinrichtungen zu konfigurieren oder zu rekonfigurieren. Dieser Teil umfaßt die folgenden Kapitel: •...
  • Seite 58 Vegas.book Seite 2 Dienstag, 4. April 2000 11:11 11...

  • Seite 59: Kapitel 4. Erste Schritte

    Vegas.book Seite 1 Dienstag, 4. April 2000 11:11 11 Kapitel 4. Erste Schritte Wenn Sie Ihren IBM Personal Computer gekauft und installiert haben, ist dieser beim ersten Einschalten betriebsbereit. Wenn Sie Ihre Arbeit mit dem Computer aufnehmen, möchten Sie möglicherweise den Bildschirm und die Lautstärke Ihren Wünschen entsprechend einstellen.

  • Seite 60: Bildschirmeinstellungen Steuern

    Glasreiniger, wenn dies erforderlich ist. Sprühen Sie den Reiniger nicht direkt auf den Bildschirm. • Unter bestimmten Bedingungen kann es zu Überlagerungsmustern wie Wellenlinien mit Schatten kommen. Sollten Sie solche Muster auf dem Bildschirm sehen, ändern Sie die Hintergrundfarbe oder die Hintergrund- gestaltung des Softwareprogramms. IBM Personal Computer Benutzerhandbuch...

  • Seite 61: Stromsparfunktion

    Vegas.book Seite 3 Dienstag, 4. April 2000 11:11 11 • Sie können die Lebensdauer des Bildschirms verlängern, indem Sie ihn am Ende des Tages ausschalten. Stromsparfunktion Die Dokumentation zum Bildschirm müßte einen Hinweis darauf enthalten, ob es sich um einen Bildschirm mit Stromsparfunktion handelt. Die Bezeichnung dieser Funktion könnte DPMS (Display Power Management Signaling, Signale der Strom- sparfunktion für Bildschirme) sein.
  • Seite 62 Die Werte, die Sie für Bildschirmbereich (Auflösung) und Farben auswählen können, werden durch folgendes begrenzt: • Die maximale horizontale und vertikale Bildwiederholfrequenz des Bild- schirms. • Die vom Systemspeicher des Computers für die Videofunktion bereit- gestellte Speicherkapazität. IBM Personal Computer Benutzerhandbuch...
  • Seite 63 Vegas.book Seite 5 Dienstag, 4. April 2000 11:11 11 Ihr Computer verwendet mindestens 4 MB des Systemspeichers als Video- speicher. Im Konfigurationsdienstprogramm können Sie die Speicherkapazität für die Videofunktion auswählen. Weitere Informationen hierzu finden Sie im Kapitel “BIOS-Konfigurationsprogramm” auf Seite 6-1. Hinweise zur Auswahl von Anzeigemerkmalen Aus den vom Bildschirm unterstützten Einstellungen sollten Sie die auswählen, die Ihnen ein möglichst angenehmes Arbeiten ermöglichen.

  • Seite 64: Lautstärke Steuern

    Ihr System ist möglicherweise nicht mit diesem Lautstärkeregler ausgestattet. Sollte dieser Regler vorhanden sein, steuert er nur die Lautstärke von Kopf- hörern, die an die Buchse des CD-ROM-Laufwerks in der Frontverkleidung angeschlossen werden. Auf die Lautsprecher hat dieser Regler keinen Einfluß. IBM Personal Computer Benutzerhandbuch...

  • Seite 65: Lautstärke Der Lautsprecher Einstellen

    Vegas.book Seite 7 Dienstag, 4. April 2000 11:11 11 Welches Steuerelement Sie verwenden müssen, ist davon abhängig, ob Sie für die Audiofunktion die Lautsprecher oder die Kopfhörer nutzen möchten. Lautstärke der Lautsprecher einstellen Die Lautstärke der Lautsprecher wird von einem Softwareprogramm gesteuert, das im Lieferumfang Ihres Computers enthalten ist.

  • Seite 66: Lautstärke Der Kopfhörer Einstellen

    Line-Out-Buchse auf der Rückseite der Systemeinheit Ihres Computers anschließen. Die Line-Out-Buchse ist mit dem Symbol gekennzeichnet. • Bei einigen IBM Computern befinden sich am CD-ROM-Laufwerk auf der Vorderseite der Systemeinheit ein Kopfhöreranschluss und ein Lautstärke- regler. Das CD-ROM-Laufwerk des von Ihnen gekauften Anmerkung: Computers hat möglicherweise nicht alle in der...
  • Seite 67 Vegas.book Seite 9 Dienstag, 4. April 2000 11:11 11 Werden die Kopfhörer an diese Buchse angeschlossen, müssen Sie die Lautstärke der Kopfhörer mit dem Lautstärkeregler des CD-ROM-Laufwerks einstellen. Dieser Regler stellt nur die Lautstärke der Kopfhörer, nicht aber die der Lautsprecher ein. Falls Sie bei Verwendung der Kopfhörer die Lautstärke der Lautsprecher verringern möchten, verwenden Sie dazu das Programm "Lautstärkeregelung".

  • Seite 68: Vorbereitungen Für Das Drucken

    -modells nicht in der Liste aufgeführt sein, prüfen Sie, ob zu Ihrem Drucker eine Diskette oder CD-ROM mit einem Treiber für Windows 98 geliefert wurde. Ist dies der Fall, befolgen Sie die Anwei- sungen für die Verwendung der Diskette oder CD-ROM. IBM Personal Computer Benutzerhandbuch 4-10...

  • Seite 69: Datenfernverarbeitung Konfigurieren

    Wenn Ihr Computer mit einem Fax-/Datenmodem ausgestattet ist, kann er mit an- deren Computern und Telefaxgeräten kommunizieren. In einigen IBM Personal Computern ist bereits ein Modem installiert. Sollte zu Ihrem Computer ein Modem geliefert worden sein, der noch nicht installiert ist, öffnen Sie zunächst das System und installieren Sie den Modem.

  • Seite 70: Dfv-Software Konfigurieren

    Sie sich neu einwählen. DFV-Software konfigurieren Ihr Computer kann Software ausführen, die es Ihnen ermöglicht, Ihr System als Telefaxgerät zu verwenden. Informationen zum Betrieb des Computers als Tele- faxgerät enthält die Online-Hilfefunktion von Windows 98. IBM Personal Computer Benutzerhandbuch 4-12...

  • Seite 71: Computer Für Die Verbindung Mit Dem Internet Konfigurieren

    Service Provider eine Gebühr. IBM Internet Connection Services IBM Internet Connection Services ist der Online-Service von IBM, mit dem Sie einen leichten Zugang zum Internet haben. Sobald Sie Ihren Computer für die Verbindung zum Internet konfiguriert haben, können Sie auf eine große Vielfalt von Online-Informationen zugreifen.

  • Seite 72: Microsoft-Netzwerk

    Vegas.book Seite 14 Dienstag, 4. April 2000 11:11 11 Führen Sie die folgenden Schritte aus, um über die IBM Internet Connection Services eine Verbindung zum Internet herzustellen: 1. Klicken Sie auf der Arbeitsoberfläche von Windows 98 auf das Symbol NetScape oder das Symbol Internet Explorer.

  • Seite 73: Tastatur Rapid Access Ii Verwenden

    Vegas.book Seite 15 Dienstag, 4. April 2000 11:11 11 2. Wählen Sie nacheinander die Einträge Programme, Zubehör und Kommu- nikation aus. 3. Klicken Sie auf die Option Assistent für den Internetzugang. Der Assistent listet die Informationen auf, die Sie für die Verbindung benö- tigen, und führt Sie dann durch die einzelnen Schritte für das Herstellen der Verbindung.
  • Seite 74 3. Klicken Sie doppelt auf Tastatur (Rapid Access). Daraufhin wird das Pro- gramm zur Anpassung der Rapid-Access-Tastatur gestartet. 4. Befolgen Sie die angezeigten Anweisungen. Wenn Sie mehr über die Rapid-Access-Tastatur erfahren möchten, klicken Sie auf Hilfe. IBM Personal Computer Benutzerhandbuch 4-16...

  • Seite 75: Kapitel 5. Stromsparfunktionen

    Vegas.book Seite 1 Dienstag, 4. April 2000 11:11 11 Kapitel 5. Stromsparfunktionen Ihr Computer ist fähig, ACPI- (Advanced Control Power Interface) und APM-Funk- tionen (Advanced Power Management) auszuführen. Er wechselt entsprechend der von Ihnen angegebenen Stromverbrauchssteuerungsoption in einen der Strom- sparmodi.

  • Seite 76: Systemabschluß

    • durch Drücken der Standby-Taste (gilt nur für Modelle mit Tastatur Rapid Access II). Wenn der Computer in den Standby-Modus versetzt wird, wechseln Programme, die gerade ausgeführt werden, in einen Bereitschaftsstatus. Sie werden jedoch nicht beendet. Die Betriebsanzeige blinkt im Sekundentakt. IBM Personal Computer Benutzerhandbuch...

  • Seite 77: Startmenü Von Windows 98 Verwenden

    Vegas.book Seite 3 Dienstag, 4. April 2000 11:11 11 Startmenü von Windows 98 verwenden Führen Sie die folgenden Schritte aus, um das System mit der Funktion von Windows 98 in den Standby-Modus zu versetzen: 1. Klicken Sie auf der Arbeitsoberfläche von Windows 98 auf den Knopf Start. 2.

  • Seite 78: Wenn Das System Den Status "Normal Eingeschaltet" Hat

    1. Klicken Sie doppelt auf das Symbol Arbeitsplatz. 2. Klicken Sie doppelt auf das Symbol Systemsteuerung. 3. Klicken Sie doppelt auf das Symbol Energieverwaltung. In dem daraufhin angezeigten Menü können Sie Optionen der Strom- verbrauchssteuerung auswählen. IBM Personal Computer Benutzerhandbuch...

  • Seite 79: Bildschirmbereitschaft

    Vegas.book Seite 5 Dienstag, 4. April 2000 11:11 11 Bildschirmbereitschaft Windows 98 stellt eine Stromsparfunktion für den Bildschirm bereit. Wenn Ihr Bildschirm diese Funktion unterstützt (entsprechende Hinweise finden Sie in der Dokumentation zum Bildschirm), führen Sie die folgenden Schritte aus, um die Stromsparfunktion für den Bildschirm einzustellen.
  • Seite 80 Vegas.book Seite 6 Dienstag, 4. April 2000 11:11 11 IBM Personal Computer Benutzerhandbuch...

  • Seite 81: Kapitel 6. Bios-Konfigurationsprogramm

    Vegas.book Seite 1 Dienstag, 4. April 2000 11:11 11 Kapitel 6. BIOS-Konfigurationsprogramm Ihr IBM Personal Computer ist schon konfiguriert und sofort betriebsbereit. Sie können die Konfigurationseinstellungen Ihres Computers mit dem Konfigurations- dienstprogramm und dem Geräte-Manager von Windows 98 anzeigen. Mit diesen Konfigurationsdienstprogrammen können Sie außerdem einige Konfigu- rationseinstellungen ändern.

  • Seite 82: Konfigurationsdienstprogramm Im Überblick

    Hardwarekonfiguration Ihres Systems aufrufen. Die Menüs des Konfigurations- programms stellen Informationen zu den folgenden Bereichen bereit: • Prozessortyp und -geschwindigkeit • Systemspeicher • Disketten-, Festplatten- und CD-ROM-Laufwerke • Serielle Anschlüsse und Parallelanschlüsse • Plug-and-Play-Optionen • Startoptionen • Modellangaben IBM Personal Computer Benutzerhandbuch...
  • Seite 83 Vegas.book Seite 3 Dienstag, 4. April 2000 11:11 11 • Einstellungen für Datum und Uhrzeit • Sicherheitsoptionen • Optionen für die Stromverbrauchssteuerung Einige der Parameter und zugehörigen Einstellungen im Konfigurationsprogramm dienen nur zur Information. Dazu gehören die Einträge der Menüs "Systeminfor- mationen"...

  • Seite 84: Konfigurationsprogramm Aufrufen

    4. Klicken Sie in dem daraufhin angezeigten Fenster auf die Option Computer neu starten und dann auf OK. 5. Wenn das IBM Logo und die Nachricht “Funktionstaste F1 für Konfiguration/ Setup drücken” angezeigt werden, drücken Sie die Taste F1, um das Konfi- gurationsprogramm aufzurufen und die Menüs des Konfigurationsprogramms...

  • Seite 85: Menüs Des Konfigurationsprogramms Verwenden

    Vegas.book Seite 5 Dienstag, 4. April 2000 11:11 11 3. Wenn das IBM Logo und die Nachricht “Tabulatortaste für POST-Anzeige, Funktionstaste F1 für Konfiguration/Setup drücken” angezeigt werden, drücken Sie die Taste F1, um das Konfigurationsprogramm aufzurufen und die Menüs des Konfigurationsprogramms anzuzeigen.
  • Seite 86 Mit den Tasten + und - können Sie den Wert im Menü zur Einstellung von Datum und Uhrzeit ändern. Nicht alle der oben aufgeführten Tasten sind in jedem Anmerkung: Menü aktiv. Die verfügbaren Tasten werden am unteren Rand des jeweiligen Menüs angezeigt. IBM Personal Computer Benutzerhandbuch...

  • Seite 87: Systeminformationen Und Produktdaten Anzeigen

    Informationen zu den konfigurierbaren Parametern der einzelnen Menüs finden Sie im Abschnitt “Konfigurationsparameter” auf Seite 6-10. Standardeinstellungen laden Ihr IBM Personal Computer ist bei Lieferung bereits für den Betrieb konfiguriert. Die ursprünglichen Konfigurationseinstellungen, die als werkseitige Einstellungen oder Standardeinstellungen bezeichnet werden, sind im CMOS gespeichert. Das Konfi- gurationsprogramm bietet die Option "Standardeinstellungen laden"...

  • Seite 88: Änderungen Verwerfen

    1. Kehren Sie zum Menü des Konfigurationsdienstprogramms zurück. 2. Heben Sie den Eintrag Konfiguration verlassen ohne Änderungen zu sichern hervor. Drücken Sie dann die Eingabetaste und geben Sie J ein. Drücken Sie erneut die Eingabetaste. IBM Personal Computer Benutzerhandbuch...

  • Seite 89: Konfigurationsprogramm Verlassen

    Vegas.book Seite 9 Dienstag, 4. April 2000 11:11 11 Daraufhin löscht das Konfigurationsprogramm alle Änderungen und setzt die Parameter auf die vorherigen Einstellungen zurück. Dies sind die Einstel- lungen, die beim Aufrufen des Konfigurationsprogramms aktiv waren. Konfigurationsprogramm verlassen Wenn Sie alle gewünschten Einstellungen angezeigt und die erforderlichen Ände- rungen vorgenommen haben, drücken Sie die Taste Esc, um zum Menü...

  • Seite 90: Konfigurationsparameter

    Mit dieser Einstellung können Sie die integrierte Funktion für lokales Netz (LAN) des Computers aktivieren oder inaktivieren. Konfiguration für seriellen Anschluß Mit diesen Einstellungen können Sie die vom seriellen Anschluß zu verwendende E/A-Anschlußadresse und Unterbrechungsanforderung definieren. IBM Personal Computer Benutzerhandbuch 6-10...
  • Seite 91 Vegas.book Seite 11 Dienstag, 4. April 2000 11:11 11 Konfiguration für Parallelanschluß Mit diesen Einstellungen können Sie die vom Parallelanschluß zu verwendende E/A-Anschlußadresse und Unterbrechungsanforderung definieren. Die Einstellun- gen steuern außerdem den Modus des Parallelanschlusses (EPP , ECP , ECP/EPP oder SPP) sowie die DMA-Einstellung bei Verwendung des Modus ECP .
  • Seite 92 Write“. IDE-Blockmodus für Festplattenlaufwerk Diese Einstellung regelt die automatische Feststellung der optimalen vom Fest- plattenlaufwerk unterstützten Anzahl der pro Sektor zu lesenden/schreibenden Blöcke. Videokonfiguration Wählen Sie diesen Menüeintrag aus, wenn Sie die Videoeinstellungen ändern möchten. IBM Personal Computer Benutzerhandbuch 6-12...

  • Seite 93: Startoptionen

    Vegas.book Seite 13 Dienstag, 4. April 2000 11:11 11 Bildschirm zuerst initialisieren Mit dieser Einstellung können Sie angeben, welches Videosubsystem zuerst initia- lisiert werden soll. PCI-Steckplatz Gibt eine Videokarte in einem PCI-Steckplatz an. Integriert Gibt das Videosubsystem auf der Systemplatine an. Größe des gemeinsam benutzen Systemspeichers Mit dieser Einstellung können Sie auswählen, ob von der Videofunktion 4 MB, 8 MB, 16 MB, 32 MB oder 64 MB Systemspeicher genutzt werden sollen.

  • Seite 94: Virenwarnung

    Warnung verursachen. Wenn Sie ein solches Anmerkung: Programm ausführen möchten, können Sie die Viren- warnung vermeiden, indem Sie den Virenschutz vor dem Starten des Programms inaktivieren. Vergessen Sie nach Beendigung des Programms nicht, den Viren- schutz wieder zu aktivieren. IBM Personal Computer Benutzerhandbuch 6-14...

  • Seite 95: Schneller Selbsttest Beim Einschalten

    Vegas.book Seite 15 Dienstag, 4. April 2000 11:11 11 Schneller Selbsttest beim Einschalten Diese Einstellung veranlaßt den Computer, eine verkürzte Version des Selbsttests beim Einschalten (POST, Power-On Self-Test) auszuführen. Der verkürzte POST benötigt weniger Zeit, testet den Computer allerdings nicht so gründlich wie der normale POST.

  • Seite 96: Einstellung Der Dauerfunktionsrate

    30 Zeichen pro Sekunde Verzögerung der Dauerfunktion (ms) Ist die Dauerfunktionsrate aktiviert, können Sie die Verzögerung vom Herunter- drücken der Taste bis zur beschleunigten Zeichenwiederholung auswählen. 250 ms 500 ms 750 ms 1000 1000 ms IBM Personal Computer Benutzerhandbuch 6-16...

  • Seite 97: Halt Bei

    Vegas.book Seite 17 Dienstag, 4. April 2000 11:11 11 Halt bei Mit dieser Einstellung können Sie festlegen, unter welchen Bedingungen der Selbsttest beim Einschalten (POST) beim Feststellen von Fehlern angehalten wird. Das System wird beim Auftreten von Fehlern Alle Fehler gestoppt.

  • Seite 98: Rom-Spiegelung

    Aussetzen -> Aus Systembetrieb ausgesetzt ist. Die Videofunktion ist inaktiviert, wenn der Aussetzen, Systembetrieb ausgesetzt ist oder sich das Standby -> Aus System im Standby-Modus befindet. Alle Modi -> Aus Die Videofunktion ist in allen Modi inaktiviert. IBM Personal Computer Benutzerhandbuch 6-18...

  • Seite 99: Videoausschaltmethode

    Vegas.book Seite 19 Dienstag, 4. April 2000 11:11 11 Videoausschaltmethode Diese Einstellung legt fest, wie der Bildschirm gelöscht wird. Bei Auswahl dieser Option schaltet das System die V/H SYNC+Leer Ports für vertikale und horizontale Synchronisation aus und schreibt Leerzeichen in den Videopuffer. Bei Auswahl dieser Option werden nur Leer- Leere Anzeige zeichen in den Videopuffer geschrieben.

  • Seite 100: Vga-Aktivität

    • IRQ13 (Koprozessor) • IRQ14 (Festplatte) • IRQ15 (reserviert) Automatisches Einschalten Mit dieser Einstellung können Sie die folgenden automatischen Methoden für das Einschalten des Computers definieren: • Einschalten, wenn der Modem einen ankommenden Anruf erkennt IBM Personal Computer Benutzerhandbuch 6-20...

  • Seite 101: Acpi-Aussetztyp

    Vegas.book Seite 21 Dienstag, 4. April 2000 11:11 11 • Einschalten zu einem späteren Zeitpunkt • Einschalten, wenn das LAN ein ankommendes Datenpaket erkennt • Einschalten, wenn das PCIPME-Signal aktiv ist • Einschalten, wenn eine Taste der Tastatur gedrückt wird. Sie können außerdem die Funktion des Netzschalters definieren.

  • Seite 102: Andere Konfigurationsdienstprogramme Verwenden

    Manager von Windows 98 verwenden” auf Seite 7-4. Wenn Sie neue Hardware für Ihren Computer kaufen, werden zu dieser Hardware möglicherweise ein Konfigurationsdienstprogramm oder neue Treiber geliefert. Lesen Sie die diesbezüglichen Anweisungen in der Dokumentation zur neuen Hardware. IBM Personal Computer Benutzerhandbuch 6-22...

  • Seite 103: Teil 4. Hardware Aufrüsten Und Austauschen

    Vegas.book Seite 1 Dienstag, 4. April 2000 11:11 11 Teil 4. Hardware aufrüsten und austauschen Die Informationen in diesem Teil sollen Ihnen helfen, die werkseitig in Ihrem Computer installierte Hardware zu ergänzen bzw. zu auszutauschen. Dieser Teil umfaßt die folgenden Kapitel: •...
  • Seite 104 Vegas.book Seite 2 Dienstag, 4. April 2000 11:11 11...

  • Seite 105: Kapitel 7. Aufrüstung Vorbereiten

    Vegas.book Seite 1 Dienstag, 4. April 2000 11:11 11 Kapitel 7. Aufrüstung vorbereiten Sie können die Hardware Ihres Computers aufrüsten, indem Sie Karten, Laufwerke oder Komponenten der Systemplatine hinzufügen oder austauschen. Wenn Sie sich die Zeit nehmen, sich gründlich mit der neuen Hardware zu beschäftigen und die Hardwareänderungen sorgfältig zu planen, wird das Vornehmen der Änderungen Sie um so weniger Zeit kosten.

  • Seite 106: Informationen Zur Neuen Hardware

    Fehlernachricht erscheinen, ordnen Sie die Systemressourcen im Geräte- Manager von Windows 98 neu zu. Diesbezügliche Anweisungen finden Sie im Ab- schnitt “Geräte-Manager von Windows 98 verwenden” auf Seite 7-4. Beachten Sie auch die Informationen zu den Systemressourcen im ”Anhang A. Tabellen mit Spezifikationen”. IBM Personal Computer Benutzerhandbuch...

  • Seite 107: Hardwareänderungen Planen

    Vegas.book Seite 3 Dienstag, 4. April 2000 11:11 11 Hardwareänderungen planen Bevor Sie den Netzstecker der Systemeinheit ziehen, die Abdeckung abnehmen und mit dem Entfernen bzw. Hinzufügen von Hardware beginnen, sollten Sie wissen, wie die neue Hardware zusammen mit der vorhandenen Hardware funk- tionieren wird.

  • Seite 108: Ressourcenkonflikte Lösen

    Führen Sie zum Starten des Geräte-Managers und Ändern der Einheiteneinstel- lungen die folgenden Schritte aus: 1. Klicken Sie auf der Arbeitsoberfläche von Windows 98 doppelt auf das Symbol Arbeitsplatz. 2. Klicken Sie im Fenster "Arbeitsplatz" doppelt auf das Symbol System- steuerung. IBM Personal Computer Benutzerhandbuch...

  • Seite 109: Systemeinheit Öffnen

    Vegas.book Seite 5 Dienstag, 4. April 2000 11:11 11 3. Klicken Sie im Fenster "Systemsteuerung" doppelt auf das Symbol System. 4. Klicken Sie im Fenster "Eigenschaften für System" auf das Register Geräte- Manager. 5. Wählen Sie den Eintrag für eine Einheit aus. Klicken Sie dann auf den Knopf Eigenschaften.

  • Seite 110: Obere Abdeckung Entfernen

    Rückseite der Systemeinheit befestigt ist. 2. Halten Sie die Abdeckung der Systemeinheit an beiden Seiten fest und ziehen Sie sie ca. 25 mm nach hinten. 3. Heben Sie die obere Abdeckung an und entfernen Sie sie vollständig. IBM Personal Computer Benutzerhandbuch...
  • Seite 111 Vegas.book Seite 7 Dienstag, 4. April 2000 11:11 11 4. Leiten Sie die statische Aufladung Ihres Körpers durch Berühren des Metallrahmens der Systemeinheit ab. Berühren Sie keine der Komponenten im Inneren des Rahmens, bevor Sie nicht den Rahmen berührt haben. Berühren Sie keine Komponenten mit einem Warnhinweis auf gefährliche Berührungsspannung.

  • Seite 112: Geöffnete Systemeinheit

    Ihr Computer stellt Steckplätze für Adapterkarten bereit, in denen zusätzliche Er- weiterungskarten installiert werden können. Sie können auch PCI-Adapterkarten (Peripheral Component Interconnect) im System installieren. In der obigen Abbildung sind die Komponenten im Inneren der Systemeinheit dar- gestellt und mit Nummern versehen. IBM Personal Computer Benutzerhandbuch...
  • Seite 113 Vegas.book Seite 9 Dienstag, 4. April 2000 11:11 11 Nachfolgend sind die einzelnen Komponenten beschrieben: Umschaltbares Netzteil. Das System wird mit einem umschaltbaren Netzteil geliefert. Position 1. In dieser Laufwerkposition kann ein halbhohes 5,25-Zoll- Laufwerk, z. B. ein Disketten-, Festplatten-, Band- oder CD-ROM- Laufwerk, installiert werden.
  • Seite 114 Vegas.book Seite 10 Dienstag, 4. April 2000 11:11 11 7-10 IBM Personal Computer Benutzerhandbuch...

  • Seite 115: Kapitel 8. Adapterkarten Hinzufügen Und Entfernen

    Vegas.book Seite 1 Dienstag, 4. April 2000 11:11 11 Kapitel 8. Adapterkarten hinzufügen und entfernen Lesen Sie vor dem Ausführen von Arbeiten an der Hardware im Inneren der Systemeinheit die folgenden Abschnitte: • “Informationen zur neuen Hardware” auf Seite 7-2 Dieser Abschnitt enthält Informationen zu potentiellen Konflikten bei System- ressourcen.

  • Seite 116: Konflikte Mit Installierten Adapterkarten Lösen

    Schritt 5 fort. – Wenn Sie die Speicheradressen ändern oder anzeigen oder die zuge- ordnete Unterbrechungsanforderung anzeigen möchten, klicken Sie doppelt auf den Listeneintrag HFCMODEM, um die Anzeige zu erweitern. Fahren Sie dann mit Schritt 5 fort. IBM Personal Computer Benutzerhandbuch...

  • Seite 117: Arbeiten An Der Hardware In Der Systemeinheit

    Vegas.book Seite 3 Dienstag, 4. April 2000 11:11 11 5. Klicken Sie in der erweiterten Anzeige doppelt auf den aufgelisteten Modem- Eintrag. 6. Klicken Sie im Fenster Eigenschaften für Modem auf das Register Ressourcen. Falls Sie Hilfe benötigen, drücken Sie die Taste F1, um die Online-Hilfefunktion anzuzeigen.

  • Seite 118: Adapterkarten Hinzufügen Und Entfernen

    3. Befestigen Sie die Karte mit der in Schritt 1 entfernten Schraube. 4. Falls sich Kabel an der Karte befinden, verbinden Sie das bzw. die Kabel der Adapterkarte mit dem richtigen Anschluß auf der Systemplatine bzw. am CD- ROM-Laufwerk. IBM Personal Computer Benutzerhandbuch...

  • Seite 119: Adapterkarten Entfernen

    Vegas.book Seite 5 Dienstag, 4. April 2000 11:11 11 5. Installieren Sie die gesamte Hardware (mit Ausnahme der Abdeckung des Erweiterungssteckplatzes, die nicht wieder angebracht werden kann), die Sie vor Installation der Adapterkarte entfernt haben. Bringen Sie auch die Schrauben wieder an. Falls Sie Kabel aus ihren Anschlüssen abgezogen haben, um Zugang zum Adapterkartenanschluß...

  • Seite 120: Laufwerke Entfernen Und Hinzufügen

    Anschluß ist für Laufwerke mit Diskettenschnittstelle (z. B. Disketten- laufwerke oder Bandlaufwerke) ausgelegt. Wenn Sie eine Maschine des Typs 2193 besitzen, können Sie die Signalkabel- anschlüsse auf der Systemplatine anhand der folgenden Tabelle identifizieren: Anschluß auf der...

  • Seite 121: Richtlinien Für Das Anschließen Von Ide/Ata-Signalkabeln

    Vegas.book Seite 7 Dienstag, 4. April 2000 11:11 11 Wenn Ihre Maschine eine Maschine des Typs 2194 oder 6345 ist, können Sie die Signalkabelanschlüsse auf der Systemplatine anhand der folgenden Tabelle identifizieren: Anschluß auf der Art des Laufwerks an diesem Schnittstellentyp Systemplatine Anschluß...
  • Seite 122 Anschluß für primäre IDE-Einheit verbundenen Kabels an. (Der Anschluß für primäre IDE-Einheit auf der Systemplatine hat bei Maschinen des Typs 2193 die Kennzeichnung J4 und bei Maschinen der Typen 2194 und 6345 die Kennzeichnung J11.) Beachten Sie beim Anschließen eines zweiten Laufwerks an den Anschluß für sekundäre IDE-Einheit die folgenden Richtlinien:...

  • Seite 123: Diskettenlaufwerk Entfernen

    Vegas.book Seite 9 Dienstag, 4. April 2000 11:11 11 das neue Laufwerk als übergeordnete Einheit. Das werkseitig installierte Laufwerk müssen Sie dementsprechend als untergeordnete Einheit konfi- gurieren. Die Brücken zum Konfigurieren von Laufwerken als übergeord- nete oder untergeordnete Einheit befinden sich in der Regel auf der Rück- seite des Laufwerks.

  • Seite 124: Cd-Rom-Laufwerk Entfernen

    3. Öffnen Sie die Klappe auf der Vorderseite des Computers. 4. Schieben Sie das CD-ROM-Laufwerk durch die Öffnung auf der Vorderseite und entnehmen Sie es. 5. Wenn Sie ein neues Laufwerk installieren möchten, müssen Sie diese Schritte umgekehrt ausführen. IBM Personal Computer Benutzerhandbuch 8-10...

  • Seite 125: Festplattenlaufwerk Entfernen

    Vegas.book Seite 11 Dienstag, 4. April 2000 11:11 11 Festplattenlaufwerk entfernen Gehen Sie zum Austauschen oder Entfernen des Festplattenlaufwerks wie folgt vor: 1. Vergessen Sie nicht, das Stromversorgungskabel und das Signalkabel vom CD-ROM-Laufwerk und vom Diskettenlaufwerk abzuziehen. 2. Schwenken Sie die Verriegelung von der Unterseite des Laufwerkeinbau- rahmens nach oben.

  • Seite 126: Laufwerk In Position 2 Installieren

    Schwenken Sie die Blende dann nach vorn und entfernen Sie sie. Falls Sie mit dem Finger nicht an die linke Kante der Blende herankommen, öffnen Sie die Klappe weiter, damit Sie besseren Zugang zur Blende haben. Bewahren Sie die Blende auf. IBM Personal Computer Benutzerhandbuch 8-12...
  • Seite 127 Vegas.book Seite 13 Dienstag, 4. April 2000 11:11 11 2. Entfernen Sie wie folgt die Metallplatte aus der Position: a. Führen Sie die flache Schneide eines großen Schraubendrehers in den Schlitz in der Mitte der Platte ein und hebeln Sie die Platte soweit nach oben, bis Sie sie mit den Fingern greifen können.

  • Seite 128: Cmos-Einstellungen Im Konfigurationsprogramm Aktualisieren

    Wenn Sie ein Diskettenlaufwerk, Festplattenlaufwerk oder CD-ROM-Laufwerk ent- fernen, generiert der POST eine Fehlernachricht. Prüfen Sie im Konfigurations- programm, ob die vom BIOS automatisch aufgezeichneten Daten stimmen. Über- prüfen Sie bei dieser Gelegenheit auch, ob die übrigen Laufwerke wie gewünscht installiert sind. IBM Personal Computer Benutzerhandbuch 8-14...
  • Seite 129 Vegas.book Seite 15 Dienstag, 4. April 2000 11:11 11 Wählen Sie im Menü des Konfigurationsdienstprogramms Einheiten und E/A- Anschlüsse aus, um die auf Seite 6-11 aufgelisteten Laufwerkeinstellungen zu überprüfen. Normalerweise erkennt das BIOS beim POST automatisch das Festplattenlaufwerk und das CD-ROM-Laufwerk und gibt diese auf dem Bildschirm an. Adapterkarten hinzufügen und entfernen 8-15...
  • Seite 130 Vegas.book Seite 16 Dienstag, 4. April 2000 11:11 11 IBM Personal Computer Benutzerhandbuch 8-16...

  • Seite 131: Kapitel 9. Komponenten Der Systemplatine Hinzufügen Und Austauschen

    Systemplatine fest, welchen Maschinentyp Sie besitzen. In den folgenden Abschnitten finden Sie Anweisungen für Arbeiten an Hardware- komponenten auf der Systemplatine: • ”Komponenten der Systemplatine identifizieren (Maschinentyp 2193)” auf Seite 9-2 • ”Position von Brücken und Anschlüssen auf der Systemplatine (Maschinentyp 2193)”...

  • Seite 132: Komponenten Der Systemplatine Identifizieren (Maschinentyp 2193)

    Wenn Sie vorhaben, die Hardware Ihres Computers zu ergänzen oder auszu- tauschen, müssen Sie den Aufbau der Systemplatine kennen. Diese Abbildung zeigt ein Beispiel für eine Systemplatine des Maschinentyps 2193. Die Liste auf der folgenden Seite bezieht sich auf die Numerierung dieser Abbildung.
  • Seite 133 Vegas.book Seite 3 Dienstag, 4. April 2000 11:11 11 Die Systemplatine wird manchmal auch als Platine oder Steuerplatine bezeichnet und ist die Hauptschaltkarte in der Systemeinheit. Sie stellt die grundlegenden Computerfunktionen bereit und unterstützt eine Vielzahl von Einheiten, die bereits werkseitig installiert sind oder später von Ihnen installiert werden können.

  • Seite 134: Position Von Brücken Und Anschlüssen Auf Der Systemplatine (Maschinentyp 2193)

    Mikrofon, Mikrofon und Lautstärkeregler (J25) (gilt nur für handelsübliches Desktop-Modell) Position von Brücken und Anschlüssen auf der Systemplatine (Maschinentyp 2193) Die folgende Abbildung zeigt die Position der Brücken und Anschlüsse auf der Systemplatine. Die Brücken sind bereits ab Werk eingestellt. Ändern Sie nicht diese standardmäßigen Brückeneinstellungen.

  • Seite 135: Position Der Komponenten Auf Der Systemplatine (Maschinentypen 2194 Und 6345)

    Vegas.book Seite 5 Dienstag, 4. April 2000 11:11 11 Position der Komponenten auf der Systemplatine (Maschinentypen 2194 und 6345) Wenn Sie vorhaben, die Hardware Ihres Computers zu ergänzen oder auszu- tauschen, müssen Sie den Aufbau der Systemplatine kennen. Diese Abbildung zeigt ein Beispiel für eine Systemplatine des Maschinentyps 2194 bzw.
  • Seite 136 Steckplatz für Adapterkarten. Anschluß für USB und lokales Netz (J4) Anschluß für CD-ROM-Tonsignal (J14) Audioanschluß und Anschluß für Computerspiele (J13) Netzteilanschluß (J21) Tastatur- und Mausanschluß (KBMS1) Parallelanschluß, Videoanschluß und serieller Anschluß (LP1) Anschluß für digitalen Flachbildschirm (J10) IBM Personal Computer Benutzerhandbuch...

  • Seite 137: Position Von Brücken Und Anschlüssen Auf Der Systemplatine (Maschinentypen 2194 Und 6345)

    Vegas.book Seite 7 Dienstag, 4. April 2000 11:11 11 USB-Anschluß auf der Vorderseite, Kopfhörer mit integriertem Mikrofon, Mikrofon und Lautstärkeregler (J22) (gilt nur für handelsübliches Desktop-Modell) Position von Brücken und Anschlüssen auf der Systemplatine (Maschinentypen 2194 und 6345) Die folgende Abbildung zeigt die Position der Brücken und Anschlüsse auf der Systemplatine.

  • Seite 138: Informationen Zu Anschlüssen Und Brücken Von Karten

    Plug-and-Play-Karten erfordern normalerweise keine Änderungen, bei anderen Karten kann dies jedoch der Fall sein. Prüfen Sie anhand der Dokumen- tation, die zur neuen Hardware geliefert wurde, ob Brücken umgesetzt oder Schal- tereinstellungen geändert werden müssen. IBM Personal Computer Benutzerhandbuch...

  • Seite 139: Systemspeicher Erweitern

    Vegas.book Seite 9 Dienstag, 4. April 2000 11:11 11 Die folgende Abbildung zeigt, wie eine Brücke umgesetzt wird. In Position A sind die Kontaktstifte 1-2 überbrückt, in Position B die Kontaktstifte 2-3. Der Kontaktstift 1 ei- ner Brücke ist in der Regel durch einen weißen Strich neben dem Kontaktstift ge- kennzeichnet.
  • Seite 140 Installation zu gewährleisten. Wenn Sie Anmerkung: ein DIMM installieren möchten und sich dieses nicht leicht einsetzen läßt, setzen Sie das DIMM falsch ein. Drehen Sie das DIMM herum und versu- chen Sie es erneut. 9-10 IBM Personal Computer Benutzerhandbuch...

  • Seite 141: Speichermodule Entfernen

    Vegas.book Seite 11 Dienstag, 4. April 2000 11:11 11 Speichermodule entfernen Zum Entfernen eines DIMM müssen Sie die Federbügel auf beiden Seiten des Stecksockels nach außen klappen. Systemspeicher testen Wählen Sie im Menü des Konfigurationsdienstprogramms den Eintrag System- informationen aus, um die Einstellungen für den Systemspeicher anzuzeigen. Komponenten der Systemplatine hinzufügen und austauschen 9-11...

  • Seite 142: Systembatterie Austauschen

    Halteklammer klickt und die Batterie arretiert. Nach dem Austauschen der Systembatterie müssen Sie Datum und Uhrzeit des Systems im Konfigurationsprogramm zurücksetzen. Die Batterie muß mit dem Pluspol nach oben Wichtiger Hinweis: eingesetzt werden. Der Pluspol ist durch ein Pluszeichen (+) gekennzeichnet. 9-12 IBM Personal Computer Benutzerhandbuch...
  • Seite 143 Vegas.book Seite 13 Dienstag, 4. April 2000 11:11 11 Führen Sie dazu die folgenden Schritte aus: 1. Rufen Sie das Konfigurationsprogramm auf. Informationen hierzu finden Sie im Abschnitt ”Konfigurationsprogramm aufrufen” auf Seite 6-4. 2. Wählen Sie im Menü des Konfigurationsdienstprogramms den Eintrag "Standard-CMOS-Konfiguration"...

  • Seite 144: Cmos-Einstellungen Im Konfigurationsprogramm Aktualisieren

    Nachricht aufgefordert zu überprüfen, ob die automatische Erkennungs- funktion die Konfiguration korrekt geändert hat. Rufen Sie zum Überprüfen der Richtigkeit der Einstellungen für die System- konfiguration das Konfigurationsprogramm auf. Diesbezügliche Informationen finden Sie im Abschnitt ”Konfigurationsprogramm aufrufen” auf Seite 6-4. 9-14 IBM Personal Computer Benutzerhandbuch...

  • Seite 145: Teil 5. Fehlerbehebung

    Vegas.book Seite 1 Dienstag, 4. April 2000 11:11 11 Teil 5. Fehlerbehebung Die Informationen in diesem Teil sollen Ihnen helfen, Lösungen für Fehler zu finden, die an der werkseitig in Ihrem Computer installierten Hardware oder Software bzw. an den installierten Zusatzeinrichtungen auftreten. Zu diesem Teil gehört das folgende Kapitel: •...
  • Seite 146 Vegas.book Seite 2 Dienstag, 4. April 2000 11:11 11...

  • Seite 147: Kapitel 10. Fehler Bestimmen Und Beheben

    In diesem Abschnitt sind die BIOS-Fehlercodes und -Fehlernachrichten sowie die entsprechenden Maßnahmen zur Fehlerberichtigung aufgeführt. • ”IBM Diagnoseprogramme” auf Seite 10-25 Dieser Abschnitt informiert Sie über die Verwendung der CD für Wieder- herstellung und Diagnose, falls werkseitig auf Ihrem Computer installierte Programme verlorengehen.

  • Seite 148: Einfache Korrekturmaßnahmen

    Einheit zum Schutz vor Spannungsschwankungen oder eine Steckdosenleiste) verwenden, vergewissern Sie sich, daß diese Einheit eingesteckt und eingeschaltet ist. Sollte der Fehler weiterhin auftreten, lesen Sie die Informationen im Abschnitt ”Kurzübersicht zur Fehlerbehebung” auf Seite 10-6. 10-2 IBM Personal Computer Benutzerhandbuch...
  • Seite 149 Vegas.book Seite 3 Dienstag, 4. April 2000 11:11 11 Schritt 2 Hat die Systemeinheit nach dem Einschalten einen Signalton ausgegeben? Es liegt ein Fehler der Systemeinheit vor. Suchen Ja, mehrere Sie den Fehlercode bzw. die Fehlernachricht im Abschnitt ”Fehlercodes und -nachrichten” auf Seite 10-21 und ergreifen Sie die aufgelisteten Maßnahmen.
  • Seite 150 2. Wenn der angeschlossene Bildschirm ein VGA- und kein SVGA-Bild- schirm ist (was bei älteren Bildschirmen möglich ist), schließen Sie anstelle des VGA-Bildschirms einen SVGA-Bildschirm an. Bei Ver- wendung eines SVGA-Bildschirms kann Ihr Datenverarbeitungssystem die Windows-Videofunktion voll nutzen. 10-4 IBM Personal Computer Benutzerhandbuch...
  • Seite 151 Vegas.book Seite 5 Dienstag, 4. April 2000 11:11 11 Schritt 3 Wird auf dem Bildschirm etwas angezeigt? (Fortsetzung) • Es werden falsche Farben angezeigt. Vergewissern Sie sich, daß das Bildschirmkabel richtig an die Systemeinheit angeschlossen ist. Informationen zum Anschließen des Kabels finden Sie auf dem Installationsarbeitsblatt.

  • Seite 152: Kurzübersicht Zur Fehlerbehebung

    Vegas.book Seite 6 Dienstag, 4. April 2000 11:11 11 Kurzübersicht zur Fehlerbehebung 10-6 IBM Personal Computer Benutzerhandbuch...

  • Seite 153: Hardware- Und Softwarefehler Beheben

    Vegas.book Seite 7 Dienstag, 4. April 2000 11:11 11 Hardware- und Softwarefehler beheben Hardwarefehler beheben Tabelle1: Hardwarefehler Fehler: Maßnahmen: Schwarzer Bildschirm (kein Falls Sie Speichermodule oder Adapterkarten installiert Fehlercode). Während des haben, prüfen Sie, ob diese ordnungsgemäß installiert sind. Selbsttests beim Ein- Anweisungen für das Installieren von Speichermodulen auf schalten (POST) wird ein der Systemplatine finden Sie im Abschnitt ”Speichermodule...
  • Seite 154 Der Tastaturanschluß ist mit folgendem Symbol gekennzeichnet: Anmerkung: Sollte einer der Fehler nach Ergreifung der aufgeführten Maßnahmen weiterhin auftreten, lesen Sie die Informationen zum Anfordern von Unterstützung im Kapitel "HelpWare - Unterstützung und Services" auf Seite 2-1. 10-8 IBM Personal Computer Benutzerhandbuch...
  • Seite 155 Vegas.book Seite 9 Dienstag, 4. April 2000 11:11 11 Tabelle1: Hardwarefehler (Fortsetzung) Fehler: Maßnahmen: Daten von Diskette oder 1. Vergewissern Sie sich, daß Sie eine Diskette des CD können nicht gelesen richtigen Typs verwenden. Prüfen Sie, ob die Diskette werden richtig formatiert ist.
  • Seite 156 4. Prüfen Sie im Standard-CMOS-Menü des BIOS, ob die Option Diskettenlaufwerk aktiviert ist. Anmerkung: Sollte einer der Fehler nach Ergreifung der aufgeführten Maßnahmen weiterhin auftreten, lesen Sie die Informationen zum Anfordern von Unterstützung im Kapitel "HelpWare - Unterstützung und Services" auf Seite 2-1. 10-10 IBM Personal Computer Benutzerhandbuch...
  • Seite 157 Vegas.book Seite 11 Dienstag, 4. April 2000 11:11 11 Tabelle1: Hardwarefehler (Fortsetzung) Fehler: Maßnahmen: Die Tastatur funktioniert 1. Vergewissern Sie sich, daß das Tastaturkabel nicht oder nur einge- ordnungsgemäß an den Tastaturanschluß (nicht an schränkt. den Mausanschluß) auf der Rückseite der System- einheit angeschlossen ist.
  • Seite 158 8. Schalten Sie die Systemeinheit aus und nach 10 Sekunden wieder ein. Anmerkung: Sollte einer der Fehler nach Ergreifung der aufgeführten Maßnahmen weiterhin auftreten, lesen Sie die Informationen zum Anfordern von Unterstützung im Kapitel "HelpWare - Unterstützung und Services" auf Seite 2-1. 10-12 IBM Personal Computer Benutzerhandbuch...
  • Seite 159 Vegas.book Seite 13 Dienstag, 4. April 2000 11:11 11 Tabelle1: Hardwarefehler (Fortsetzung) Fehler: Maßnahmen: Modem-/Übertragungs- 1. Vergewissern Sie sich, daß das Telefonkabel richtig fehler angeschlossen ist. Informationen zum Anschließen des Kabels finden Sie auf dem Installationsarbeitsblatt. 2. Prüfen Sie, ob die Telefonleitung in Ordnung ist, indem Sie an die Telefondose, mit der der Computer verbunden war, ein funktionierendes Telefon anschließen.
  • Seite 160 Festplatte des Computers. Anmerkung: Sollte einer der Fehler nach Ergreifung der aufgeführten Maßnahmen weiterhin auftreten, lesen Sie die Informationen zum Anfordern von Unterstützung im Kapitel "HelpWare - Unterstützung und Services" auf Seite 2-1. 10-14 IBM Personal Computer Benutzerhandbuch...
  • Seite 161 Vegas.book Seite 15 Dienstag, 4. April 2000 11:11 11 Tabelle1: Hardwarefehler (Fortsetzung) Fehler: Maßnahmen: Druckerfehler 1. Prüfen Sie, ob der Drucker eingeschaltet ist. 2. Vergewissern Sie sich, daß das Druckerkabel ordnungsgemäß an den Drucker und den Parallel- anschluß auf der Rückseite der Systemeinheit angeschlossen ist.

  • Seite 162: Softwarefehler Beheben

    Sollte dieser Fehler bei Ihrem Sys- tem auftreten, gehen Sie wie folgt vor: 1. Klicken Sie auf der Windows-Arbeitsoberfläche auf das Symbol IBM Update Connector, um die neuesten Aktualisierungen für Ihren Computer zu erhalten. 2. Falls Sie das Programm Norton AntiVirus installiert...
  • Seite 163 Vegas.book Seite 17 Dienstag, 4. April 2000 11:11 11 Tabelle2: Softwarefehler Fehler: Maßnahmen: Der Computer wechselt 1. Berühren Sie nicht die Maus oder Tastatur. Starten nach der festgelegten Zeit Sie kein Programm, das auf die Festplatte zugreift, nicht in den Standby- z.
  • Seite 164 Netzschalter für vier Sekunden drücken. Anmerkung: Sollte einer der Fehler nach Ergreifung der aufgeführten Maßnahmen weiterhin auftreten, lesen Sie die Informationen zum Anfordern von Unterstützung im Kapitel "HelpWare - Unterstützung und Services" auf Seite 2-1. 10-18 IBM Personal Computer Benutzerhandbuch...

  • Seite 165: Modemfehler Beheben

    Falls Sie den Fehler nach dem Lesen dieses Abschnitts nicht beheben können, fordern Sie bei der IBM PC Support Line Unterstützung an. Diesbezügliche Informationen finden Sie im Abschnitt ”Wie/wann wende ich mich an die IBM PC Support Line?” auf Seite 2-5.
  • Seite 166 über der vom Computer unterstützten Geschwin- digkeit liegt. Anmerkung: Sollte einer der Fehler nach Ergreifung der aufgeführten Maßnahmen weiterhin auftreten, lesen Sie die Informationen zum Anfordern von Unterstützung in "Kapitel 2: HelpWare - Unterstützung und Services" auf Seite 2-1. 10-20 IBM Personal Computer Benutzerhandbuch...

  • Seite 167: Fehlercodes Und -Nachrichten

    Vegas.book Seite 21 Dienstag, 4. April 2000 11:11 11 Fehlercodes und -nachrichten Wenn auf dem Bildschirm Fehlercodes und -nachrichten angezeigt werden, suchen Sie in der folgenden Tabelle den entsprechenden Code bzw. die jeweilige Nachricht und ergreifen Sie die zugehörigen Maßnahmen zur Fehlerberichtigung. Tabelle4: Fehlercodes und Nachrichten Fehler- Fehlernachrichten...
  • Seite 168 3. Überprüfen Sie das Festplatten- laufwerk. Anmerkung: Sollte einer der Fehler nach Ergreifung der aufgelisteten Maßnahmen zur Fehlerberichtigung weiterhin auftreten, lesen Sie die Informationen zum Anfordern von Unterstützung im Kapitel "HelpWare - Unterstützung und Services" auf Seite 2-1. 10-22 IBM Personal Computer Benutzerhandbuch...
  • Seite 169 Vegas.book Seite 23 Dienstag, 4. April 2000 11:11 11 Tabelle4: Fehlercodes und Nachrichten (Fortsetzung) Fehler- Fehlernachrichten Fehlerberichtigung codes 1762 Primäre übergeordnete IDE- 1. Vergewissern Sie sich, daß in Einheit geändert den Startoptionen des BIOS- Konfigurationsprogramms der Primäre untergeordnete IDE- Parameter "System-Boot-Laufwerk" Einheit geändert nicht auf (Nur Laufwerk A) gesetzt ist.
  • Seite 170 Konfigurationsprogramm richtig definiert ist. Anmerkung: Sollte einer der Fehler nach Ergreifung der aufgelisteten Maßnahmen zur Fehlerberichtigung weiterhin auftreten, lesen Sie die Informationen zum Anfordern von Unterstützung im Kapitel "HelpWare - Unterstützung und Services" auf Seite 2-1. 10-24 IBM Personal Computer Benutzerhandbuch...

  • Seite 171: Ibm Diagnoseprogramme

    Protokolldateien und drucken Sie diese aus. Wenn Sie den Fehler nicht selbst eingrenzen und beheben können, benötigen Sie die Protokolle für Ihren Anruf bei IBM und das Gespräch mit dem Mitarbeiter des Kundendienstes. (Das von PC-Doctor für Windows erstellte Protokoll wird automatisch in der Datei C:PCDR\DETAILED.TXT gesichert.)

  • Seite 172: Einheitentreiber Neu Installieren

    Zusätzliche Informationen zur Ausführung von PC-Doctor für Windows bietet die Hilfefunktion von PC-Doctor für Windows. IBM Enhanced Diagnostics starten Gehen Sie zum Starten des Programms IBM Enhanced Diagnostics wie folgt vor: 1. Legen Sie die CD für Produktwiederherstellung und Diagnose in das CD- ROM-Laufwerk ein.

  • Seite 173: Werkseitig Installierte Programme Und Dateien Wiederherstellen

    Anweisungen. Werkseitig installierte Programme und Dateien wiederherstellen Auf Ihrem IBM Computer sind bei Lieferung System- und Programmdateien installiert. Sollten einige dieser Dateien versehentlich gelöscht oder beim Installieren eines neuen Programms beschädigt werden, können Sie sie wiederherstellen. Zum Wiederherstellen von werkseitig installierten Dateien, die verlorengegangen sind oder beschädigt wurden, benötigen Sie die zu Ihrem...
  • Seite 174 Daten vom Festplattenlauf- Achtung werk gelöscht. Sollten Sie noch keine Sicherungs- kopie Ihrer Daten auf Diskette oder einem anderen Festplattenlaufwerk erstellt haben, verlassen Sie die- ses Programm und führen Sie zunächst die Daten- sicherung aus. 10-28 IBM Personal Computer Benutzerhandbuch...

  • Seite 175: Teil 6. Technische Referenzen

    Vegas.book Seite 1 Dienstag, 4. April 2000 11:11 11 Teil 6. Technische Referenzen Dieser Teil enthält technische Daten, die Sie unter Umständen benötigen, wenn Sie die Hardware Ihres Computers aufrüsten möchten. Zu diesem Teil gehören die folgenden Anhänge: • "Anhang A. Tabellen mit Spezifikationen" auf Seite A-1 Dieser Anhang enthält spezielle technische Daten zu Speicher, Adressen, Unterbrechungen, Kanälen, Ports und Anschlüssen.
  • Seite 176 Vegas.book Seite 2 Dienstag, 4. April 2000 11:11 11...

  • Seite 177: Anhang A. Tabellen Mit Spezifikationen

    Der folgenden Tabelle können Sie entnehmen, welche DIMMs (Dual Inline Memory Modules) Sie in die mit DIMM Bank 0 und DIMM Bank 1 gekennzeichneten Steck- sockel einsetzen können. Angaben zur Position der DIMM-Stecksockel finden Sie im Abschnitt ”Komponenten der Systemplatine identifizieren (Maschinentyp 2193)” auf Seite 9-2. Tabelle1: Speichermodule...
  • Seite 178 256 MB 256 MB 512 MB 512 MB 32 MB 544 MB 512 MB 64 MB 576 MB 512 MB 128 MB 640 MB 512 MB 256 MB 768 MB 512 MB 512 MB 1 GB IBM Personal Computer Benutzerhandbuch...

  • Seite 179: Speicherbelegung

    Vegas.book Seite 3 Dienstag, 4. April 2000 11:11 11 Speicherbelegung In der folgenden Tabelle sind die Hexadezimaladressen der Systemspeicher- bereiche angegeben. Diese Informationen benötigen Sie für Adapterkarten, die das Konfigurieren von Hauptspeicherbereichen erfordern. Tabelle2: Speicherbelegung Adreßbereich Beschreibung 0~640 KB (000000 ~ 09FFFF) Hauptspeicher 640~768 KB (0A0000 ~ 0BFFFF) VGA-Speicher...

  • Seite 180: Systemein-/-Ausgabeadressen

    DMA-Steuereinheit 2 0A0-0A1 Unterbrechungssteuereinheit 2 0C0-0DF DMA-Steuereinheit 2 0F0-0FF Mathematischer Koprozessor 170-177 Sekundäre IDE-Einheit 1F0-1F7 Primäre IDE-Einheit 200-207 Anschluß für Computerspiele 278-27F Paralleldruckeranschluß 2 2F8-2FF Serieller Asynchronanschluß 2 378-37F Paralleldruckeranschluß 1 3F0-3F5 Diskettensteuereinheit 3F6-3F6 Sekundäre EIDE-Einheit IBM Personal Computer Benutzerhandbuch...
  • Seite 181 Vegas.book Seite 5 Dienstag, 4. April 2000 11:11 11 Tabelle3: Systemein-/-ausgabeadressen (Fortsetzung) Adreßbereich Funktion (hexadezimal) 3F7-3F7 Primäre EIDE-Einheit 3F8-3FF Serieller Asynchronanschluß 1 0CF8 Konfigurationsadreßregister 0CFC Konfigurationsdatenregister 778-77A Paralleldruckeranschluß 1 Tabellen mit technischen Daten...

  • Seite 182: Systemunterbrechungen

    (IRQ) Zeitgeber Tastatur Programmierbare Unterbrechungssteuereinheit Serieller Anschluß, DFV-Anschluß (COM2) Sis 7001 PCI zu USB Open Host Controller Modem/Audio Diskette Parallelanschluß, Druckeranschluß Taktgeber/System-CMOS ACPI SCI Audio Ethernet, LAN PS/2-Maus Prozessor für numerische Daten Primäre IDE-Einheit Sekundäre IDE-Einheit IBM Personal Computer Benutzerhandbuch...

  • Seite 183: Dma-Kanalzuordnungen

    Vegas.book Seite 7 Dienstag, 4. April 2000 11:11 11 DMA-Kanalzuordnungen Die folgende Tabelle gibt die Kanalzuordnungen für den direkten Speicherzugriff (DMA, Direct Memory Access) an. Mit DMA können E/A-Einheiten Daten direkt an den Speicher senden und von diesem empfangen. Wenn Sie eine E/A-Einheit hinzufügen, die DMA verwendet, müssen Sie unter Umständen einen verfügbaren DMA-Kanal auswählen.

  • Seite 184: Adressen Für Serielle Anschlüsse

    Vegas.book Seite 8 Dienstag, 4. April 2000 11:11 11 Adressen für serielle Anschlüsse IBM Computer PCs sind mit einem integrierten externen seriellen Anschluß aus- gestattet. Dieser Anschluß befindet sich auf der Rückseite des Computers. An diesen Anschluß können Sie eine serielle Maus, einen seriellen Drucker oder eine andere serielle Einheit anschließen.

  • Seite 185: Funktionen Der Anschlüsse

    In der folgenden Tabelle sind die spezifischen Funktionen der Anschlüsse ange- geben. Eine Abbildung mit der Position der Anschlüsse finden Sie im Abschnitt ”Position von Brücken und Anschlüssen auf der Systemplatine (Maschinentyp 2193)” auf Seite 9-4. Tabelle7: Funktionen der Anschlüsse Anschluß...
  • Seite 186 Anschluß Funktion Anschluß für Diskette Netzschalter Anschluß für Drucker, COM 1 und VGA PS/2-Tastatur und -Maus LED für Systemeinheit und Festplattenlaufwerk Anschluß für CD-Audioeingang Anschluß für Computerspiele, Audioeingang, Audioausgang und MIC Passiver Anschluß für Lautsprecher IBM Personal Computer Benutzerhandbuch A-10...
  • Seite 187 Vegas.book Seite 11 Dienstag, 4. April 2000 11:11 11 In der folgenden Tabelle sind die spezifischen Funktionen der Anschlüsse ange- geben. Eine Abbildung mit der Position der Anschlüsse finden Sie im Abschnitt ”Position von Brücken und Anschlüssen auf der Systemplatine (Maschinentypen 2194 und 6345)”...
  • Seite 188 Tabelle 8: Funktionen der Anschlüsse (Fortsetzung) Anschluß Funktion CD-Audioanschluß Passiver Anschluß für Lautsprecher Anschluß für COM 1 ATX-Netzteilanschluß Vorderer USB-Anschluß, Audio Line In, Audio Line Out und Lautstärkeregelung KBMS1 Anschluß für PS/2-Tastatur und -Maus VGA-Anschluß IBM Personal Computer Benutzerhandbuch A-12...

  • Seite 189: Anhang B. Modemdaten

    Richtlinien im Abschnitt “Sicherheitshinweise” auf Seite 4-xii. In einigen IBM Computern ist bereits ein Modem installiert. Falls Ihr Computer mit eingebautem Modem geliefert wurde, müssen Sie diesen Modem nur noch an eine Telefonleitung anschließen. (Wenn der Modem mit zwei RJ11C-Buchsen aus- gestattet ist, können Sie auch ein Telefon an den Modem anschließen.) Die...
  • Seite 190 • V.21 Channel-2 (300 Bit/s FAX) • TIA/EIA 578 Class 1, Telefaxbefehlssatz • IS-101, Sprachbefehlssatz • V.42bis (Datenkomprimierung) • V.42 (Fehlerkorrektur) • MNP5 (Datenkomprimierung) • TIA/EIA 602, AT-Befehlssatz • V.8, Startreihenfolge • MNP2-4, Fehlerkorrektur • Personal Computer 99, Logo IBM Personal Computer Benutzerhandbuch...

  • Seite 191: Modembetrieb

    Vegas.book Seite 3 Dienstag, 4. April 2000 11:11 11 Modembetrieb Mit der zu Ihrem Computer gelieferten Modem-DFV-Software können Sie allge- meine Modemfunktionen wie Anwahl, Dateiübertragung und Senden/Empfangen von Telefaxbriefen ausführen. Informationen zum Konfigurieren der DFV-Software finden Sie im Abschnitt “DFV-Software konfigurieren” auf Seite 4-12. Außerdem können Sie Windows 98 an der Eingabeaufforderung eines DOS- Fensters die wichtigsten Modemfunktionen mit den AT-Befehlen ausführen.

  • Seite 192: Anklopffunktion Inaktivieren

    Regionen wird die Anklopffunktion beispielsweise durch die folgende Rufsequenz inaktiviert: (# oder *)70,,,(vollständige Telefonnummer) Die am Computer eingegebene Rufsequenz könnte wie folgt aussehen: *70,,,5554343. Die Kommata (,,,) bewirken eine Pause bis zur Ausführung des Befehls. Anschließend wird automatisch die Telefonnummer gewählt. IBM Personal Computer Benutzerhandbuch...
  • Seite 193 Vegas.book Seite 5 Dienstag, 4. April 2000 11:11 11 Die Anklopffunktion wird nur für die Dauer des derzeitigen Modemanrufs und auch nur für die anrufende Seite inaktiviert. Es kann hilfreich sein, für ankommende Anrufe das Register S10 auf einen höheren Wert zu setzen. Weitere Informationen zu S-Registern finden Sie im Abschnitt ”S-Register”...

  • Seite 194: Modembefehle

    Großbuchstaben oder nur in Kleinbuchstaben eingegeben werden. Gemischte Groß-/Kleinschreibung ist nicht möglich. Ein ohne Parameter eingegebener Befehl wird als Befehl mit dem Parameter “0” interpretiert. Beispiel: Eingabetaste Dieser Befehl bewirkt ein Herabsetzen der Lautstärke des Modemlautsprechers. IBM Personal Computer Benutzerhandbuch...

  • Seite 195: At-Befehle

    Vegas.book Seite 7 Dienstag, 4. April 2000 11:11 11 AT-Befehle Tabelle1: AT-Befehle Befehl Funktion Beantwortet einen ankommenden Anruf Wiederholt den zuletzt abgesetzten Befehl. Anmerkung: Geben Sie vor diesem Befehl nicht AT ein. Auf diesen Befehl darf keine Eingabe folgen. 0-9, A-D, # und * L = Neuwahl der zuletzt gewählten Nummer P = Impulswahl T = Mehrfrequenzwahl...
  • Seite 196 Einleiten einer Neueinstellung des Entzerrers und Rückkehr in den Datenmodus Impulswahl Ergebniscodes aktiviert Ergebniscodes inaktiviert S-Register r lesen; r=0-95 Sr=n S-Register r auf den Wert n setzen (r=0-95, n=0-255) Mehrfrequenzwahl Numerische Antworten Textantworten Antworten kompatibel mit Hayes Smartmodem 300 / Blindwahl IBM Personal Computer Benutzerhandbuch...
  • Seite 197 Vegas.book Seite 9 Dienstag, 4. April 2000 11:11 11 Tabelle 1: AT-Befehle (Fortsetzung) Befehl Funktion Wie X0, zusätzlich alle CONNECT-Antworten und Blindwahl Wie X1, zusätzlich Wähltonerkennung Wie X1, zusätzlich Besetztzeichenerkennung / Blindwahl Alle Antworten sowie Wählton- und Besetztzeichenerkennung Benutzerprofil zurücksetzen und wiederaufrufen Modemdaten...

  • Seite 198: Angaben Zur +Ms-Steuerung

    <maximale Sendegeschwindigkeit> = 300 Bit/s bis 33.600 Bit/s <Mindestempfangsgeschwindigkeit> = 300 Bit/s bis 33.600 Bit/s <maximale Empfangsgeschwindigkeit> = 300 Bit/s bis 56.000 Bit/s Beispiel für einen Befehl: AT+MS = V90, 1, 24000, 33600, 28000, 56000 IBM Personal Computer Benutzerhandbuch B-10...

  • Seite 199: Erweiterte At-Befehle

    Vegas.book Seite 11 Dienstag, 4. April 2000 11:11 11 Erweiterte AT-Befehle Tabelle3: Erweiterte AT-Befehle Befehl Funktion &C0 Empfangssignalpegel (CD, Carrier Detect) immer aktiv &C1 CD bei fernem Trägersignal aktivieren &D0 DTR-Signal ignorieren &D1 Rückkehr des Modems in den Befehlsmodus nach DTR-Umschaltung &D2 Auflegen des Modems und Rückkehr in den Befehlsmodus nach DTR- Umschaltung...

  • Seite 200: V.42Bis-Befehle

    +ES = 4,4,6 Nur MNP-Modus +ES =3,3,5 V.42/MNP/Normal- und Automatikmodus +ES = 3,0,2 Nur V.42-Modus +ILRR = 0 Anhängen des Protokollergebniscodes an DÜE-Geschwin- digkeit inaktivieren +ILRR = 1 Anhängen des Protokollergebniscodes an DÜE-Geschwin- digkeit aktivieren IBM Personal Computer Benutzerhandbuch B-12...

  • Seite 201: Modemantwortcodes

    Vegas.book Seite 13 Dienstag, 4. April 2000 11:11 11 Modemantwortcodes In der folgenden Tabelle sind die wichtigsten Codes angegeben, die der Modem als Antwort auf die von Ihnen eingegebenen Befehle an Ihren Computer sendet. Diese Codes werden als Antwortcodes bezeichnet. Tabelle5: Wichtige Antwortcodes Zifferncode Textcode Bedeutung...

  • Seite 202: S-Register

    • Geben Sie den Befehl ATSr=n ein (r = Registernummer 0-28, n = neuer zuzuordnender Wert). Um beispielsweise den Wert für das S-Register 0 auf 20 Ruftöne zu setzen, müssen Sie den Befehl ATS0=20 eingeben und die Eingabetaste drücken. IBM Personal Computer Benutzerhandbuch B-14...
  • Seite 203 Vegas.book Seite 15 Dienstag, 4. April 2000 11:11 11 In der folgenden Tabelle sind die S-Register zusammengefaßt. Tabelle6: S-Register Standard- Register Funktion Bereich/Einheit einstellung Ruftöne für 0-255 / Ruftöne automatische Anrufannahme Freitonzähler 0-255 / Ruftöne Zeichen für Escape- 0-255 / ASCII-Zeichen Code Zeichen für 0-127 / ASCII-Zeichen...
  • Seite 204 Vegas.book Seite 16 Dienstag, 4. April 2000 11:11 11 IBM Personal Computer Benutzerhandbuch B-16...

  • Seite 205: Anhang C. Terminologie Für Bildschirme

    Vegas.book Seite 1 Dienstag, 4. April 2000 11:11 11 Anhang C. Terminologie für Bildschirme Die zu Ihrem Bildschirm gelieferte Dokumentation und das vorliegende Kapitel enthalten Informationen zu Ihrem Bildschirm. In diesen Informationen werden einige technische Begriffe verwendet. Wenn Sie die Bildschirmeinstellungen ändern möchten, soll Ihnen die folgende Tabelle helfen, einige der zur Beschreibung der technischen Daten des Bildschirms verwendeten Begriffe zu verstehen.
  • Seite 206 Vegas.book Seite 2 Dienstag, 4. April 2000 11:11 11 IBM Personal Computer Benutzerhandbuch...

  • Seite 207: Anhang D. Garantie

    Bedingungen von Teil 1. Die IBM erbringt die nachfolgend beschriebenen Garantieleistungen nur für Maschinen, die für den Eigenbedarf erworben wurden und nicht für von IBM oder einem Wiederverkäufer zum Weiter- verkauf erworbene Maschinen. Der Begriff "Maschine" steht für eine IBM Maschine, ihre Zusatzeinrichtungen, Typen- und Modelländerungen, Modellerweiterungen,...
  • Seite 208 Änderungen aus. Wenn eine Maschine im Garantiezeitraum nicht wie beschrieben funktioniert und IBM bzw. der Wiederverkäufer nicht in der Lage ist 1) diesen Zustand herzustellen oder 2) sie durch eine funktionell mindestens gleichwertige Maschine zu ersetzen, sind Sie berechtigt, die Maschine an Ihre Verkaufsstelle zurückzugeben und den bezahlten Kaufpreis zurückzuerhalten.
  • Seite 209 Installation der Maschine beziehen, wird OHNE GEWÄHRLEISTUNG JEGLICHER ART bereitgestellt. Garantieservice. Um Garantieservice für die Maschine zu erhalten, wenden Sie sich an den Wiederverkäufer oder an IBM. Hier werden Sie eventuell zur Vorlage eines Kaufnachweises aufgefordert. IBM oder der Wiederverkäufer stellt bestimmte Reparatur- bzw. Ersatzservices direkt bei Ihnen vor Ort oder in einem Service Center zur Verfügung, damit die...
  • Seite 210 Maschine in Kenntnis zu setzen. IBM trägt die Gefahr des Verlustes bzw. der Beschädigung Ihrer Maschine, 1) wäh- rend sie sich im Besitz der IBM befindet oder 2) in Fällen, in denen IBM die Trans- portkosten trägt, während sie sich auf dem Transportweg befindet.
  • Seite 211 Vegas.book Seite 5 Dienstag, 4. April 2000 11:11 11 Haftungsbeschränkung. Soweit Sie aus Verschulden der IBM oder aus son- stigen Gründen von der IBM Schadensersatz fordern, ist die Haftung der IBM un- abhängig von der Rechtsgrundlage, auf der Ihr Schadensersatzanspruch an IBM beruht (einschließlich Verletzung wesentlicher Vertragspflichten, Fahrlässigkeit, unrichtige Angaben oder andere Ansprüche aus dem Vertrag oder aufgrund uner-...

  • Seite 212: Teil 2 - Länderspezifische Bedingungen

    IBM nicht verantwortlich zeichnet. Haftungsbeschränkung. Dieser Abschnitt wird wie folgt ergänzt: Wenn die IBM aufgrund der Anwendung des "Trade Practices Act 1994" die Garan- tieverpflichtungen nicht erfüllt, ist die Haftung der IBM auf die Reparatur oder den Ersatz der Maschine oder die Ersatzlieferung mit einer gleichwertigen Maschine begrenzt.
  • Seite 213 Gesetzen herleiten kann, soweit diese weder eingeschränkt noch aus- geschlossen werden können. Der "Consumer Guarantee Act 1993" findet keine Anwendung, wenn die Lieferungen der IBM für Geschäftszwecke, wie sie in diesem Act definiert sind, verwendet werden. Haftungsbeschränkung. Dieser Abschnitt wird wie folgt ergänzt: Wenn die Maschinen nicht für Geschäftszwecke, wie im "Consumer Guarantee Act...

  • Seite 214: Die Folgenden Bedingungen Gelten Jeweils Für Die Genannten Länder

    Die folgenden Bedingungen gelten jeweils für die genannten Länder: EGYPT: Haftungsbeschränkung. Der zweite Absatz dieses Abschnitts wird wie folgt ersetzt: 2. IBM haftet für sonstige tatsächliche, direkte Schäden bis zu dem Betrag, den Sie für die betreffende Maschine bezahlt haben. Anwendbarkeit für Programmentwickler und Unterauftragnehmer (ungeändert).
  • Seite 215 Vegas.book Seite 9 Dienstag, 4. April 2000 11:11 11 Sind IBM oder der Wiederverkäufer nicht in der Lage, die IBM Maschine zu repa- rieren, können Sie nach Ihrer Wahl die Herabsetzung des Preises entsprechend der Gebrauchsminderung der nicht reparierten Maschine oder die Rückgängigmachung des Vertrages hinsichtlich der betroffenen Maschine verlangen und sich den be- zahlten Kaufpreis rückerstatten lassen.
  • Seite 216 Soweit nicht anderslautend gesetzlich zwingend vorgeschrieben, ist die Haftung der IBM in jedem dieser Fälle wie folgt begrenzt: 1) ungeändert. 2) IBM haftet für son- stige tatsächliche Schäden, die aus der Nichterfüllung eines Vertrages durch die IBM oder in sonstiger Weise im Zusammenhang mit diesen Garantiebedingungen gegenüber der IBM entstanden sind, höchstens bis zu dem Betrag, den Sie für die...
  • Seite 217 12 monatlichen Gebühren). Dieser Abschnitt wird wie folgt ergänzt: 3. IBM haftet für ihre Verpflichtungen aus der Ziffer 12 des "Sales of Goods Act 1979" oder aus der Ziffer 2 des "Supply of Goods and Services Act 1982". Anwendbarkeit für Unterauftragnehmer und Programmentwickler (ungeändert).
  • Seite 218 Vegas.book Seite 12 Dienstag, 4. April 2000 11:11 11 IBM Personal Computer Benutzerhandbuch D-12...

  • Seite 219: Index

    4-11 Fehlercode und -nachricht werden Diskettenlaufwerk angezeigt 10-7 Anschluß 8-6 Kennwort kann nicht eingegeben DMA-Kanäle A-7 werden 10-8 Drucken 4-10 Maus funktioniert nicht 10-12 Drucker Modem-/Übertragungsfehler 10-13 Emulationsmodus 4-11 Tastatur funktioniert nicht 10-11 Druckertreiber 4-10 HelpWare, Siehe IBM HelpWare Index...
  • Seite 220 Unterstützung 2-6 steuern 4-6 Anschluß 1 8-7 Anschluß 2 8-7 MIDI 4-9 Internet 4-13 Modem Verbindung über das IBM Global an das Telefonnetz anschließen 4-11 Network 4-13 Modem Wake-Up On Ring 5-4 Verbindung über das Microsoft- Modemkarte Netzwerk 4-14 Konfiguration 8-2 Verbindung über den Assistenten für...
  • Seite 221 Schutz vor elektrischem Schlag xii Online-Dokumentation 1-5 Signalkabel Windows 98, Geräte-Manager 7-4 IDE/ATA-Kabel anschließen 8-7 SIMM-Sockel Position 9-9 Software Diagnoseprogramm 2-3 IBM Update Connector 2-4 Softwarefehler Computer wechselt nicht in den Standby-Modus 10-17 Speicherbelegung A-1, A-3 Speichermodule, siehe DIMMs entfernen 9-11 installieren 9-9 Stromverbrauchssteuerung Bildschirmbereitschaft 5-5 Systemabschluß...
  • Seite 222 Vegas.book Seite 4 Dienstag, 4. April 2000 11:11 11 IBM Personal Computer Benutzerhandbuch...
