Hauptkomponenten der HS20-Erweiterungskarte
In der folgenden Abbildung ist die Ansicht der HS20-Erweiterungskarte von oben
dargestellt.
Anmerkung: Die Abbildungen in diesem Dokument weichen möglicherweise leicht
von Ihrer Hardware ab.
ISP2312-Chip (U5)

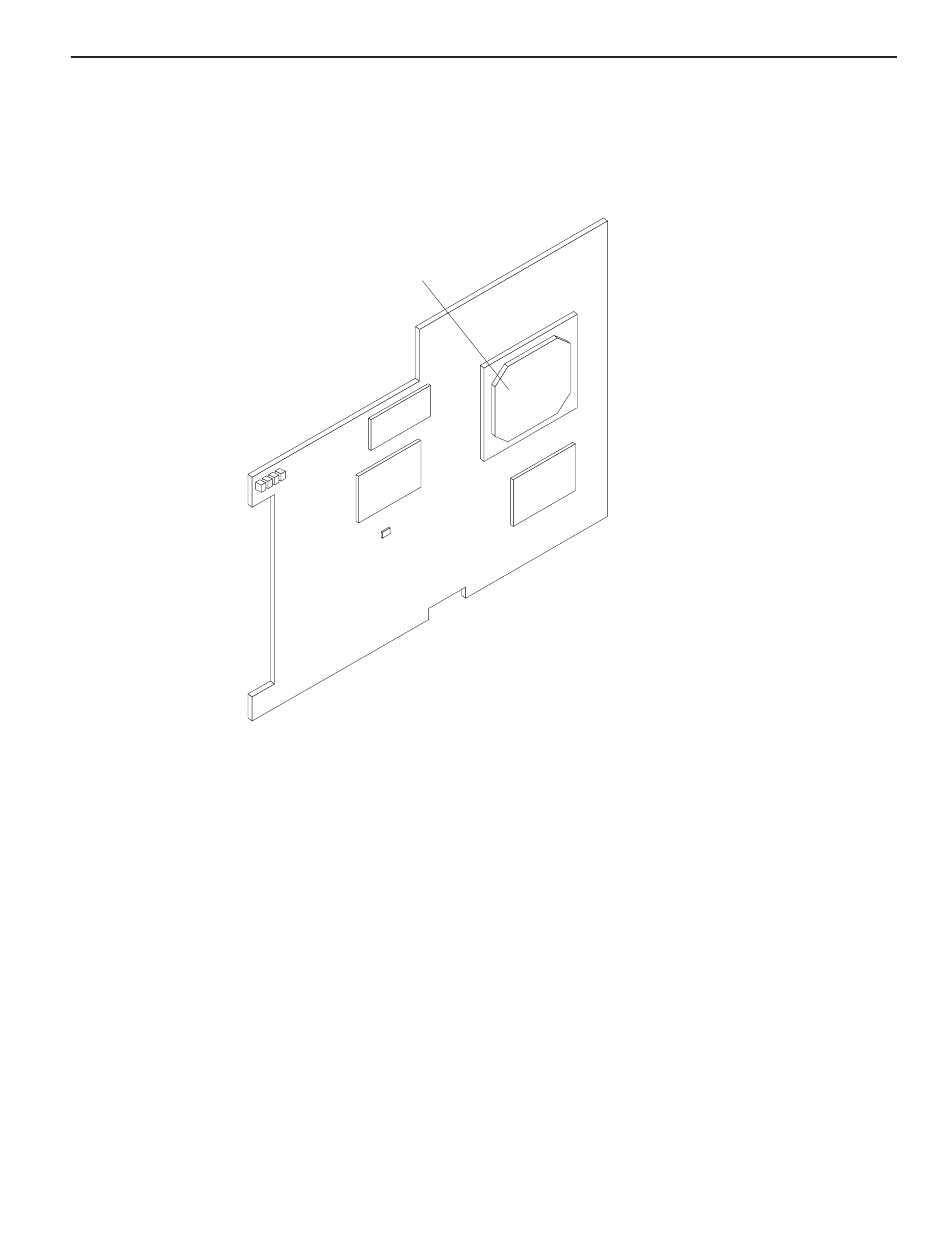

Abbildung 1. HS20-Erweiterungskarte (oben)
ISP2312-Chip (U5): Der ISP2312-Chip verfügt über eine PCI-X-Schnittstelle zu
einem lokalen Bus und zwei völlig unabhängige serielle 2-Gb-Fibre-Channel-An-
schlüsse. Jeder Anschluss verfügt über einen RISC-Prozessor, einen integrierten
Serializer/Deserializer (SERDES), einen Empfangs-DMA-Sequencer, einen Frame-
puffer, einen Fünfkanal-DMA-Controller und eine externe Speicherschnittstelle in
einer Einfachchiplösung.
7
Kapitel 1. Einführung
