ANSCHLÜSSE
Die Wasserleitungen, der Kondensatablauf und die elektrischen Leitungen müssen bereits vorbereitet sein.

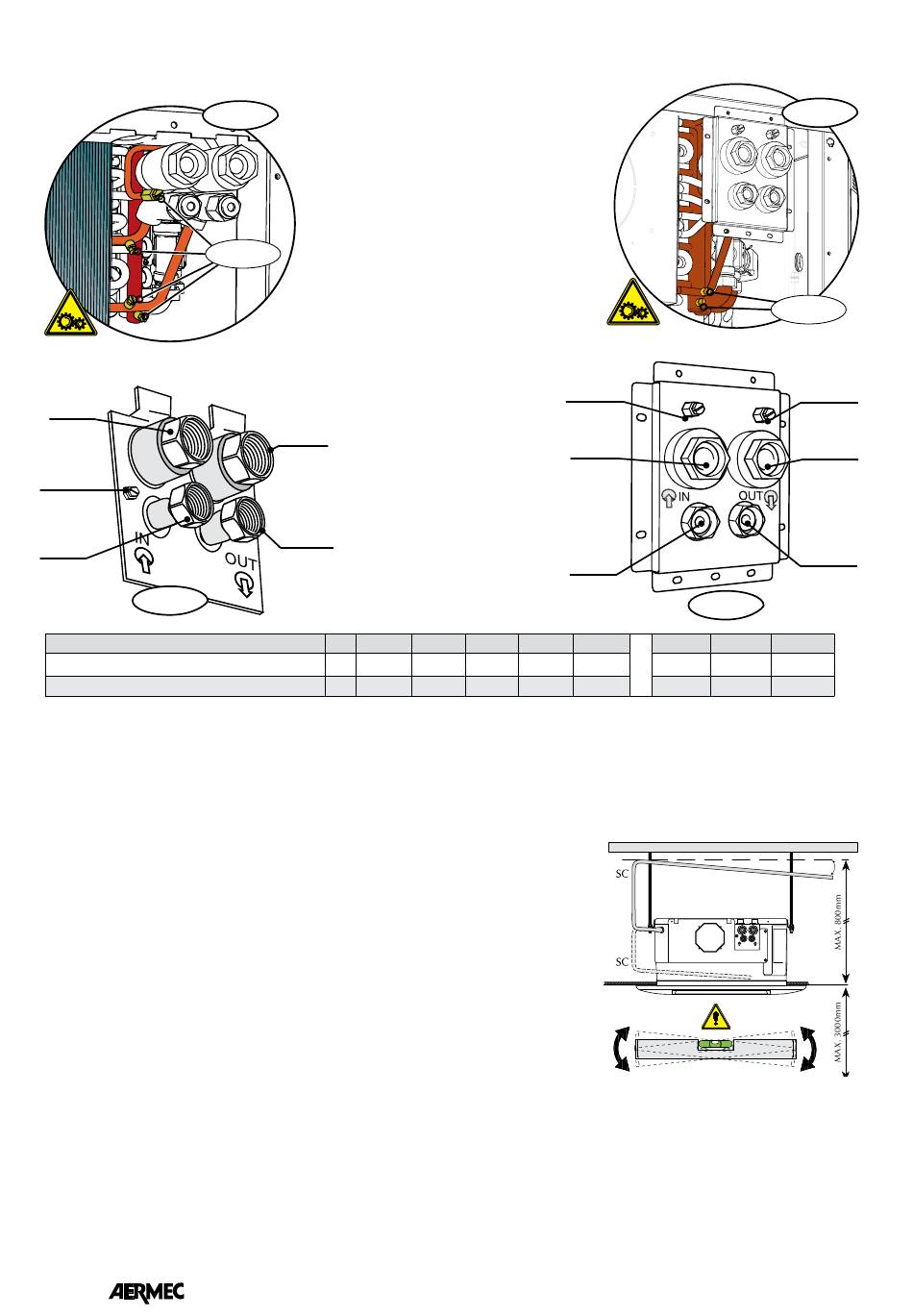

WASSERANSCHLÜSSE
600x600
(2) in
Air out
(4) in
600x600
Mod FCLI
Anschlüsse des Standardwärmetauschers (2)
Anschlüsse des zusätzlichen Wärmetauschers (4)
ANSCHLÜSSE ZUM KONDENSATABLAUF
Beim Kühlbetrieb entzieht die Innen-
einheit der Luft ihre Feuchtigkeit. Das
Kondensat muss durch den Anschluss des
entsprechenden Kondensatablaufs an die
Leitung der Kondensatablauf-Einrichtung
beseitigt werden.
Bei den Geräten mit "Modul 600" verfügt
das Polystirolbecken über eine Öffnung,
die das Entleeren des Kondensats ermög-
licht, was bei einem Ausbau günstig ist.
Die Abflussöffnung muss immer mit dem
zugehörigen Gummiverschluss wieder
verschlossen werden.
Die Einheiten werden gemeinsam mit
einer Pumpe einschließlich Schwimmer
geliefert, um das Kondensat aus der
Wanne zum Ablauf zu pumpen; diese
Pumpe besteht aus einer Platine, einer
Elektropumpe mit Rückschlagventil und
ANSCHLÜSSE FÜR AUßENLUFTANSAUGUNG ZUR LUFTERNEUERUNG
Die Einheit kann mit dem Zubehör Rund-
flansch, der mit dem Stutzen verbunden
wird, an eine Frischluftansaugleitung
angeschlossen werden. Das Anbringen
ANSCHLÜSSE FÜR DEN VORLAUF AUFBEREITETER LUFT IN EINEN ANGRENZENDEN RAUM
Die Einheit kann mit dem Rundflansch
an eine Leitung für den Auslass der
48
IFCLITD 1106 - 5773030_01
Die Wasseranschlüsse verfügen über Anschlüsse
mit flachem Anschlag, einschließlich
beiliegender Dichtungen.
Bei 4-Leiter-Systemen ist die Installation des
Ventils für den Warmwasserwärmetauscher
obligatorisch; auch in diesem Fall sind die
mitgelieferten Dichtungen zu verwenden; das
Zubehörteil ist mit den nötigen Dichtungen für
den Anlagenanschluss ausgestattet.
OUT
Die Informationen für die korrekte Installation
des Ventils sind in den Anleitungen des
Zubehörteils enthalten.
Die Vor- und Rücklaufleitungen müssen gleich,
entsprechend dimensioniert und isoliert
sein, um einen Wärmeverlust oder eine
Tropfenbildung während des Kühlbetriebs zu
vermeiden.
(2) out
(2) = Anschlüsse des
Standardwärmetauschers
(4) out
Air = Entlüftung des Standard-
Wärmetauschers
(4) = Anschlüsse des
Warmwasserwärmetauschers
32
ø 3/4"F
ø 3/4"F
einem Schwimmer mit drei Standsenso-
ren (ON, OFF und Alarm).
Die Stromversorgung der Schwimmer-/
Pumpeneinheit darf nie unterbrochen
werden.
Die Hubvorrichtung unterbricht bei einem
Alarm den Wasserfluss in den Wärme-
tauscher.
Die Wanne ist mit einer Überlauföff-
nung ausgestattet, um ein Austreten des
Kondensats bei Betriebsstörungen der
Schwimmer-/Pumpeneinheit zu vermei-
den; in diesem Fall tropft das Wasser aus
dem Gitter.
Die Pumpe ermöglicht eine maximale
Förderhöhe von 80 cm von der einge-
zogenen Decke; sollte diese Höhe nicht
ausreichen, ist eine Zusatzvorrichtung
zu verwenden.
des Flansches erfordert das Erstellen einer
Öffnung im Seitenteil. Der Anschluss zum
Freien erfolgt direkt und unabhängig von
der Belüftung der Einheit.
aufbereiteten Luft in einen angrenzen-
den Raum angeschlossen werden. Das
Air out
(2) in
ANSCHLÜSSE
(4) in
34 42 44
3/4"F 3/4"F 3/4"F 3/4"F
1/2"F 1/2"F 3/4"F 1/2"F
840x840
62 82 122
3/4"F 3/4"F
3/4"F 3/4"F
Der Einsatz von festen und wärmeisolier-
ten Rohrleitungen zur Vermeidung einer
Kondensation an den Außenflächen ist
empfehlenswert.
SC = Kondensatablass (Außengewinde Ø 16mm)
Das Zubehör umfasst auch einen Ableiter,
der im Inneren des Gerätes montiert wird.
Anbringen des Flansches erfordert das
Erstellen einer Öffnung im Seitenteil.
840x840
OUT
Air out
(2) out
(4) out
124
3/4"F
1/2"F
1/50 ~ 1/100
