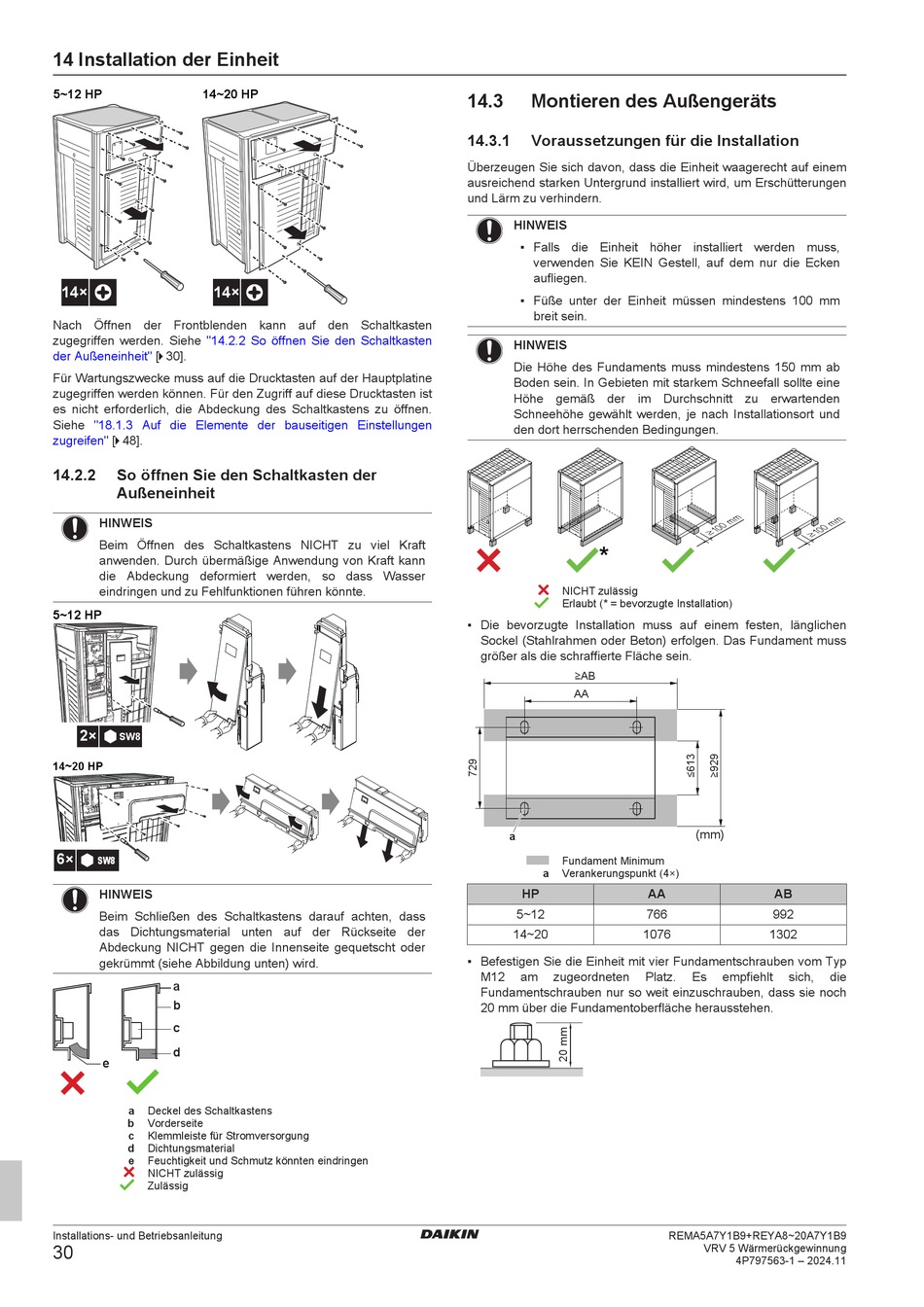

14 Installation der Einheit
5~12 HP 14~20 HP
14× 14×
Nach Öffnen der Frontblenden kann auf den Schaltkasten
zugegriffen werden. Siehe "14.2.2 So öffnen Sie den Schaltkasten
Außeneinheit" [ 4 30].
der
Für Wartungszwecke muss auf die Drucktasten auf der Hauptplatine
zugegriffen werden können. Für den Zugriff auf diese Drucktasten ist
es nicht erforderlich, die Abdeckung des Schaltkastens zu öffnen.
Siehe "18.1.3 Auf die Elemente der bauseitigen Einstellungen
zugreifen" [ 4 48].
14.2.2 So öffnen Sie den Schaltkasten der
Außeneinheit
HINWEIS
Beim Öffnen des Schaltkastens NICHT zu viel Kraft
anwenden. Durch übermäßige Anwendung von Kraft kann
die Abdeckung deformiert werden, so dass Wasser
eindringen und zu Fehlfunktionen führen könnte.
5~12 HP
2×
SW8
14~20 HP
6×
SW8
HINWEIS
Beim Schließen des Schaltkastens darauf achten, dass
das Dichtungsmaterial unten auf der Rückseite der
Abdeckung NICHT gegen die Innenseite gequetscht oder
gekrümmt (siehe Abbildung unten) wird.
a
b
c
d
e
a Deckel des Schaltkastens
b Vorderseite
c Klemmleiste für Stromversorgung
d Dichtungsmaterial
e Feuchtigkeit und Schmutz könnten eindringen
NICHT zulässig
Zulässig
Installations- und Betriebsanleitung
30
14.3 Montieren des Außengeräts
14.3.1 Voraussetzungen für die Installation
Überzeugen Sie sich davon, dass die Einheit waagerecht auf einem
ausreichend starken Untergrund installiert wird, um Erschütterungen
und Lärm zu verhindern.
HINWEIS
▪ Falls die Einheit höher installiert werden muss,
verwenden Sie KEIN Gestell, auf dem nur die Ecken
aufliegen.
▪ Füße unter der Einheit müssen mindestens 100 mm
breit sein.
HINWEIS
Die Höhe des Fundaments muss mindestens 150 mm ab
Boden sein. In Gebieten mit starkem Schneefall sollte eine
Höhe gemäß der im Durchschnitt zu erwartenden
Schneehöhe gewählt werden, je nach Installationsort und
den dort herrschenden Bedingungen.
*
NICHT zulässig
Erlaubt (* = bevorzugte Installation)
▪ Die bevorzugte Installation muss auf einem festen, länglichen
Sockel (Stahlrahmen oder Beton) erfolgen. Das Fundament muss
größer als die schraffierte Fläche sein.
≥AB
AA
a
Fundament Minimum
a Verankerungspunkt (4×)
HP
5~12
14~20
▪ Befestigen Sie die Einheit mit vier Fundamentschrauben vom Typ
M12 am zugeordneten
Fundamentschrauben nur so weit einzuschrauben, dass sie noch
20 mm über die Fundamentoberfläche herausstehen.
(mm)
AA AB
766 992
1076 1302
Platz. Es empfiehlt sich,
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797563-1 – 2024.11
