Daikin VRV IV Referenz Für Installateure
  1. Anleitungen
  2. Marken
  3. Daikin Anleitungen
  4. Wärmepumpen
  5. VRV IV
  6. Referenz für installateure

Daikin VRV IV Referenz Für Installateure

Für inneninstallation
Vorschau ausblenden Andere Handbücher für VRV IV:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
RKXYQ5T8Y1B
RDXYQ5T8V1B
RKXYQ8T7Y1B
RDXYQ8T7V1B
Referenz für Installateure und Benutzer

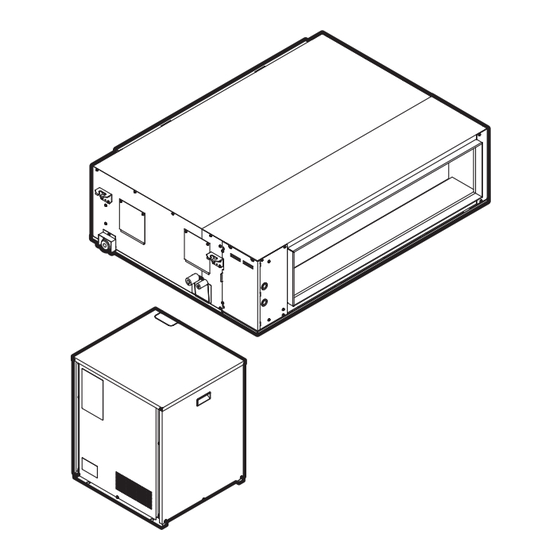

VRV IV Wärmepumpe für Inneninstallation

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Daikin VRV IV

Inhaltszusammenfassung für Daikin VRV IV

  • Seite 1 Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation RKXYQ5T8Y1B RDXYQ5T8V1B RKXYQ8T7Y1B RDXYQ8T7V1B...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis 1 Über die Dokumentation Informationen zu diesem Dokument ..........................Bedeutung der Warnhinweise und Symbole........................2 Allgemeine Sicherheitsvorkehrungen Für den Monteur................................2.1.1 Allgemeines ..............................2.1.2 Installationsort..............................10 2.1.3 Kältemittel — bei R410A oder R32 ........................ 10 2.1.4 Elektrik ................................12 3 Besondere Sicherheitshinweise für Installateure Für den Benutzer 4 Sicherheitshinweise für Benutzer...
  • Seite 3 11.2.18 Symptom: Wenn die Inneneinheit den Betrieb einstellt, kann man heiße Luft fühlen........ 50 12 Veränderung des Installationsortes 13 Entsorgung Für den Installateur 14 Über die Verpackung 14.1 Über LOOP BY DAIKIN ..............................54 14.2 Übersicht: Über die Verpackung ............................ 54 14.3 Verdichter-Einheit................................55 14.3.1 So nehmen Sie die Verdichter-Einheit aus der Verpackung................
  • Seite 4 Inhaltsverzeichnis 17.1.1 Anforderungen an Kältemittel-Rohrleitungen....................78 17.1.2 Anforderungen an das Material von Kältemittel-Rohrleitungen ..............79 17.1.3 Rohrstärke auswählen............................ 79 17.1.4 Kältemittel-Abzweigsätze auswählen ......................81 17.1.5 Länge der Kältemittelleitung und Höhenunterschied ................... 81 17.2 Anschließen der Kältemittelleitung ..........................83 17.2.1 Kältemitteilleitungen anschließen ......................... 83 17.2.2 Sicherheitsvorkehrungen beim Anschluss von Kältemittelleitungen............
  • Seite 5 Inhaltsverzeichnis 20.4.3 Einen Probelauf durchführen (7-Segment-Anzeige)..................144 20.4.4 Beseitigung von Fehlern nach fehlerhaftem Abschluss des Probelaufs............145 20.4.5 Betrieb der Einheit............................145 21 Übergabe an den Benutzer 22 Instandhaltung und Wartung 22.1 Überblick: Wartung und Service............................. 148 22.2 Sicherheitsvorkehrungen für die Wartung........................148 22.2.1 Stromschlaggefahren vermeiden........................

  • Seite 6: Über Die Dokumentation

    Neueste Ausgaben der mitgelieferten Dokumentation können auf der regionalen Daikin-Webseite oder auf Anfrage bei Ihrem Händler verfügbar sein. Die Original-Dokumentation ist auf Englisch verfasst. Bei der Dokumentation in anderen Sprachen handelt es sich um Übersetzungen des Originals. Technische Konstruktionsdaten ▪...

  • Seite 7: Bedeutung Der Warnhinweise Und Symbole

    Über die Dokumentation 1.2 Bedeutung der Warnhinweise und Symbole GEFAHR Weist auf eine Situation hin, die zum Tod oder schweren Verletzungen führt. GEFAHR: STROMSCHLAGGEFAHR Weist auf eine Situation hin, die zu einem Stromschlag führen kann. GEFAHR: GEFAHR DURCH VERBRENNEN ODER VERBRÜHEN Weist auf eine Situation hin, die aufgrund extremer Hitze oder Kälte zu Verbrennungen / Verbrühungen führen kann.
  • Seite 8 Über die Dokumentation Symbol Erklärung Angabe einer Bildüberschrift oder einer Referenz darauf. Beispiel: " 1–3 Bildüberschrift" bedeutet "Abbildung 3 in Kapitel 1". Angabe einer Tabellenüberschrift oder einer Referenz darauf. Beispiel: " 1–3 Tabellenüberschrift" bedeutet "Tabelle 3 in Kapitel 1". RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P499898-1A –...

  • Seite 9: Allgemeine Sicherheitsvorkehrungen

    WARNUNG Unsachgemäßes Installieren oder Anbringen des Gerätes oder von Zubehörteilen kann zu Stromschlag, Kurzschluss, Leckagen, Brand und weiteren Schäden führen. Verwenden Sie nur von Daikin hergestellte oder zugelassene Zubehörteile, optionale Ausrüstungen und Ersatzteile. WARNUNG Stellen Sie sicher, dass die Installation, die Tests und die verwendeten Materialien der gültigen Gesetzgebung entsprechen (zusätzlich zu den in der Daikin...

  • Seite 10: Installationsort

    Allgemeine Sicherheitsvorkehrungen ACHTUNG Berühren Sie NIEMALS den Lufteintritt oder die Aluminiumlamellen des Geräts. ACHTUNG ▪ Oben auf dem Gerät KEINE Utensilien oder Gegenstände ablegen. ▪ NICHT auf das Gerät steigen oder auf ihm sitzen oder stehen. HINWEIS Arbeiten am Außengerät sollten bei trockener Witterung durchgeführt werden, um zu verhindern, dass Wasser eindringt.
  • Seite 11 Allgemeine Sicherheitsvorkehrungen HINWEIS Stellen Sie sicher, dass die Installation der Kältemittelleitungen der gültigen Gesetzgebung entspricht. In Europa muss die Norm EN 378 eingehalten werden. HINWEIS Darauf achten, dass die bauseitigen Leitungen und Anschlüsse KEINEN mechanischen Belastungen ausgesetzt sind. WARNUNG Setzen Sie das Produkt bei Tests KEINEM Druck aus, der höher als der maximal zulässige Druck ist (auf dem Typenschild des Geräts angegeben).

  • Seite 12: Elektrik

    Allgemeine Sicherheitsvorkehrungen ▪ Wenn das Kältemittel aufgefüllt werden muss, beachten Sie das Typenschild des Geräts. Art und notwendige Menge des Kältemittels dem Typenschild des Geräts. ▪ Gerät wurde werkseitig Kältemittel gefüllt. nach Leitungsdurchmessern und Leitungslängen muss bei manchen Systemen Kältemittel nachgefüllt werden. ▪...
  • Seite 13 Allgemeine Sicherheitsvorkehrungen WARNUNG ▪ Verwenden Sie AUSSCHLIESSLICH Kabel mit Kupferadern. ▪ Es ist darauf zu achten, dass die bauseitige Verkabelung den dafür gültigen Gesetzen und Vorschriften entspricht. ▪ Die gesamte bauseitige Verkabelung MUSS gemäß dem Elektroschaltplan durchgeführt werden, der mit dem Produkt mitgelieferten wurde. ▪...
  • Seite 14 Allgemeine Sicherheitsvorkehrungen Verlegen Sie Stromversorgungskabel in einem Abstand von mindestens 1  m zu Fernseh- oder Radiogeräten, damit der Empfang dieser Geräte nicht gestört werden kann. Abhängig von den jeweiligen Radiowellen ist ein Abstand von 1  m möglicherweise nicht ausreichend. WARNUNG ▪...

  • Seite 15: Besondere Sicherheitshinweise Für Installateure

    Besondere Sicherheitshinweise für Installateure 3 Besondere Sicherheitshinweise für Installateure Beachten Sie stets die folgenden Sicherheitshinweise und Vorschriften. WARNUNG Entfernen und entsorgen Sie Kunststoffverpackungen unzugänglich für andere Personen und insbesondere Kinder. Andernfalls besteht Erstickungsgefahr. ACHTUNG Dieses Gerät sollte nicht für die Allgemeinheit zugänglich sein; installieren Sie es in einem gesicherten Bereich, wo nicht leicht darauf zugegriffen werden kann.
  • Seite 16 Besondere Sicherheitshinweise für Installateure WARNUNG Gas oder Öl, das innerhalb des Absperrventils verblieben ist, kann aus dem zugedrehten Rohrleitungsende weggeblasen werden. Werden diese Instruktionen NICHT befolgt, kann das zu Sachbeschädigung oder Körperverletzungen führen, die je nach den Umständen schwerwiegend sein können. WARNUNG Das abgedrehte Rohrleitungsende NIEMALS durch Löten entfernen.
  • Seite 17 Besondere Sicherheitshinweise für Installateure WARNUNG Verwenden Sie für die Stromversorgungskabel IMMER ein mehradriges Kabel. ACHTUNG ▪ Bei Anschluss an die Stromversorgung: Erst den Erdanschluss herstellen, danach die stromführenden Verbindungen installieren. ▪ Und umgekehrt: Der Erdanschluss darf erst dann getrennt werden, nachdem die stromführenden Leitungsverbindungen getrennt worden sind.

  • Seite 18: Für Den Benutzer

    Für den Benutzer RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P499898-1A – 2020.10...

  • Seite 19: Sicherheitshinweise Für Benutzer

    Sicherheitshinweise für Benutzer 4 Sicherheitshinweise für Benutzer Befolgen Sie immer die folgenden Sicherheitshinweise und Vorschriften. In diesem Kapitel Allgemein ....................................Instruktionen für sicheren Betrieb ............................4.1 Allgemein WARNUNG Wenn Sie NICHT sicher sind, wie die Einheit zu betreiben ist, wenden Sie sich an Ihren Installateur. WARNUNG Kinder ab dem Alter von 8 Jahren, Personen mit eingeschränkten körperlichen, sensorischen oder geistigen...

  • Seite 20: Instruktionen Für Sicheren Betrieb

    Sicherheitshinweise für Benutzer ▪ Einheiten sind mit folgendem Symbol gekennzeichnet: Das bedeutet, dass elektrische und elektronische Produkte NICHT zusammen mit unsortiertem Hausmüll entsorgt werden dürfen. Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen muss von einem autorisierten Monteur...
  • Seite 21 Sicherheitshinweise für Benutzer ACHTUNG Es ist gesundheitsschädlich, sich über längere Zeit dem Luftstrom auszusetzen. ACHTUNG Um Sauerstoffmangel zu vermeiden, muss der Raum ausreichend gelüftet werden, falls zusammen mit dem System ein Gerät mit Brenner verwendet wird. WARNUNG In diesem Gerät sind Teile, die unter Strom stehen oder die heiß...
  • Seite 22 Sicherheitshinweise für Benutzer WARNUNG Ersetzen Sie eine durchgebrannte Sicherung NIEMALS durch eine Sicherung mit anderer Amperezahl oder durch ein Überbrückungskabel. Der Einsatz von Kabeln oder Kupferdrähten kann zu einem Ausfall der Einheit oder zu einem Brand führen. WARNUNG ▪ AUF KEINEN FALL die Einheit selber ändern, zerlegen, entfernen, neu installieren oder reparieren, da bei falscher Demontage oder Installation Stromschlag- und Brandgefahr bestehen.
  • Seite 23 Sicherheitshinweise für Benutzer WARNUNG Kältemittel System sicher tritt normalerweise nicht aus. Falls Kältemittel in den Raum ausläuft, kann durch den Kontakt mit Feuer eines Brenners, einem Heizgerät oder einem Kocher schädliches Gas entstehen. Schalten Sie alle Heizgeräte mit offener Flamme aus, lüften Sie den Raum und nehmen Sie Kontakt mit dem Händler auf, bei dem Sie das Gerät erworben haben.

  • Seite 24: Über Das System

    Weitere Informationen und professionelle Beratung erhalten Sie von Ihrem Installateur. Allgemein können die folgenden Inneneinheit-Typen an eine VRV IV Wärmepumpe für Inneninstallation angeschlossen werden. (Die Liste ist nicht abschließend und ist abhängig von der Kombinationen bei den Modellen der Verdichter-Einheit, Wärmetauscher-Einheit und Inneneinheit.):...
  • Seite 25 Über das System AHU Luftbehandlungsgerät RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P499898-1A – 2020.10...

  • Seite 26: Benutzerschnittstelle

    Benutzerschnittstelle 6 Benutzerschnittstelle ACHTUNG ▪ NIEMALS die Teile im Inneren des Reglers berühren. ▪ NICHT die Frontblende abnehmen. Das Berühren einiger Teile innen ist gefährlich, und es könnten Betriebsstörungen bewirkt werden. Zur Überprüfung und Einstellung interner Teile wenden Sie sich an Ihren Händler. Diese Betriebsanleitung gibt einen Überblick über die Hauptfunktionen des Systems, ohne alle Funktionen abzudecken.

  • Seite 27: Vor Der Inbetriebnahme

    Vor der Inbetriebnahme 7 Vor der Inbetriebnahme WARNUNG In diesem Gerät sind Teile, die unter Strom stehen oder die heiß sein können. WARNUNG Bevor Sie die Einheit in Betrieb nehmen, muss sichergestellt sein, dass die Installation ordnungsgemäß von einem Fachinstallateur durchgeführt worden ist. HINWEIS Führen Sie NIEMALS selber Inspektionen oder Wartungsarbeiten an der Einheit durch.

  • Seite 28: Betrieb

    Betrieb 8 Betrieb In diesem Kapitel Betriebsbereich..................................System betreiben..................................8.2.1 Über den Betrieb des Systems..........................8.2.2 Kühlbetrieb, Heizbetrieb, reiner Ventilator-Betrieb und automatischer Betrieb..........8.2.3 Heizbetrieb ................................8.2.4 System bedienen (OHNE Remote-Umschalter Kühlen/Heizen)................8.2.5 System bedienen (MIT Remote-Umschalter Kühlen/Heizen) ................Programm für Trocknungsbetrieb (Dry) verwenden ......................8.3.1 Über das Programm für Trocknungsbetrieb (Dry)....................

  • Seite 29: Kühlbetrieb, Heizbetrieb, Reiner Ventilator-Betrieb Und Automatischer Betrieb

    Betrieb ▪ Wird die Hauptstromversorgung während des Betriebs abgeschaltet, nimmt die Einheit den Betrieb automatisch wieder auf, sobald der Strom wieder eingeschaltet wird. ▪ Wird der Betrieb angehalten, kann es sein, dass die Einheit noch für wenige Minuten weiterlauft. Es liegt dann kein Fehler vor. 8.2.2 Kühlbetrieb, Heizbetrieb, reiner Ventilator-Betrieb und automatischer Betrieb ▪...

  • Seite 30: System Bedienen (Ohne Remote-Umschalter Kühlen/Heizen)

    Betrieb INFORMATION ▪ Die Heizleistung nimmt ab, wenn die Außentemperatur sinkt. Wenn dieser Fall eintritt, verwenden Sie zusammen mit der Einheit noch ein weiteres Heizgerät. (Wenn Sie die Einheit zusammen mit Einrichtungen verwenden, die offene Flammen erzeugen, sorgen Sie für eine konstante Belüftung des Raums). Stellen Sie keine Einrichtungen oder Geräte mit offener Flamme unter das Innengerät oder an Plätzen, die dem Luftstrom der Einheit ausgesetzt sind.

  • Seite 31: Programm Für Trocknungsbetrieb (Dry) Verwenden

    Betrieb Kühlbetrieb Heizbetrieb Reiner Ventilatorbetrieb 2 Auf der Benutzerschnittstelle auf den EIN/AUS-Schalter drücken. Ergebnis: Die Betriebsleuchte leuchtet auf, und das System nimmt seinen Betrieb auf. Beenden 3 Auf der Benutzerschnittstelle erneut auf den EIN/AUS-Schalter drücken. Ergebnis: Die Betriebsleuchte erlischt, und das System stellt den Betrieb ein. HINWEIS Schalten Sie den Strom nicht direkt nach Abschalten des Systems aus, sondern warten Sie noch mindestens 5 Minuten.

  • Seite 32: Programm Für Trocknungsbetrieb Verwenden (Mit Remote-Umschalter Kühlen/Heizen)

    Betrieb 3 Auf die Taste zum Einstellen der Luftstromrichtung drücken (nur bei Einheiten mit Doppel-Fluss, Multi-Fluss, für Eckenmontage, Deckenabhängung oder Wandbefestigung). Einzelheiten dazu siehe "8.4  Einstellen Luftstromrichtung" [  32]. Beenden 4 Auf der Benutzerschnittstelle erneut auf den EIN/AUS-Schalter drücken. Ergebnis: Die Betriebsleuchte erlischt, und das System stellt den Betrieb ein. HINWEIS Schalten Sie den Strom nicht direkt nach Abschalten des Systems aus, sondern warten Sie noch mindestens 5 Minuten.

  • Seite 33: Die Luftstrom-Schwenkklappe

    Betrieb 8.4.1 Die Luftstrom-Schwenkklappe Einheiten mit Doppel-Fluss, Multi-Fluss Einheiten für Eckenmontage Einheiten für Deckenabhängung Einheiten für Wandbefestigung Unter folgenden Bedingungen regelt ein Mikrocomputer die Luftstromrichtung, die dann von der Anzeige auf dem Display abweichen kann. Kühlen Heizen ▪ Wenn die Raumtemperatur niedriger ▪...

  • Seite 34: Master-Benutzerschnittstelle Festlegen

    Betrieb 8.5 Master-Benutzerschnittstelle festlegen 8.5.1 Zur Festlegung der Master-Benutzerschnittstelle VRV DX VRV DX VRV DX EKEXV 1 Bei VRV DX Inneneinheiten 2 Bei VRV DX Inneneinheiten kombiniert mit einem Luftbehandlungsgerät a Wärmetauscher-Einheit b Verdichter-Einheit c Kältemittelrohre d Benutzerschnittstelle (je nach Typ der Inneneinheit fest zugeordnet) VRV DX VRV Inneneinheit mit direkter Dampfdehnung (DX) EKEXV Expansionsventil AHU Luftbehandlungsgerät...

  • Seite 35: Beschreibung

    Betrieb Beschreibung Regelsystem mit 2 2 Benutzerschnittstellen regeln 1 Inneneinheit Benutzerschnittstellen (bei Gruppenregelsystem 1 Gruppe von Inneneinheiten). Jede Einheit wird einzeln geregelt. HINWEIS Wenden Sie sich an Ihren Händler, wenn Sie die Kombination oder Einstellung von Gruppenregelung und Regelsystemen mit 2 Benutzerschnittstellen ändern wollen. RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation...

  • Seite 36: Energie Sparen Und Optimaler Betrieb

    Energie sparen und optimaler Betrieb 9 Energie sparen und optimaler Betrieb Treffen Sie für den ordnungsgemäßen Betrieb der Einheit die folgenden Sicherheitsvorkehrungen. ▪ Stellen Sie den Luftauslass korrekt ein, und vermeiden Sie, dass der Luftstrom die im Raum befindlichen Personen direkt trifft. ▪...

  • Seite 37: Verfügbare Hauptbetriebsarten

    Energie sparen und optimaler Betrieb 9.1 Verfügbare Hauptbetriebsarten Basic Die Temperatur des Kältemittels ist gleichbleibend, unabhängig von der Situation. Das entspricht dem bekannten Standardbetrieb und kann auch bei vorherigen VRV- Systemen erwartet werden. Automatisch Die Temperatur des Kältemittels ist abhängig von den Bedingungen draußen. Die Temperatur des Kältemittels wird so angepasst, dass es der erforderlichen Last optimal entspricht (die auch von den Bedingungen draußen abhängig ist).

  • Seite 38: Wartung Und Service

    Wartung und Service 10 Wartung und Service HINWEIS Führen Sie NIEMALS selber Inspektionen oder Wartungsarbeiten an der Einheit durch. Beauftragen Sie einen qualifizierten Kundendiensttechniker mit diesen Arbeiten. WARNUNG Ersetzen Sie eine durchgebrannte Sicherung NIEMALS durch eine Sicherung mit anderer Amperezahl oder durch ein Überbrückungskabel. Der Einsatz von Kabeln oder Kupferdrähten kann zu einem Ausfall der Einheit oder zu einem Brand führen.

  • Seite 39: Wartung Vor Langer Betriebspause

    Wartung und Service ▪ Reinigen Sie die Luftfilter und das Gehäuse der Inneneinheiten und der Wärmetauscher-Einheit. Für die Reinigung von Luftfiltern und des Gehäuses der Inneneinheiten und der Wärmetauscher-Einheit wenden Sie sich an Ihren Installateur oder eine Wartungsfachkraft. In der Installations-/Betriebsanleitung der entsprechenden Inneneinheit finden Sie Tipps zur Wartung sowie Hinweise, wie die Einheit gereinigt wird.

  • Seite 40: Kundendienst Und Garantie

    Wartung und Service WARNUNG Das Kältemittel im System ist sicher und tritt normalerweise nicht aus. Falls Kältemittel in den Raum ausläuft, kann durch den Kontakt mit Feuer eines Brenners, einem Heizgerät oder einem Kocher schädliches Gas entstehen. Schalten Sie alle Heizgeräte mit offener Flamme aus, lüften Sie den Raum und nehmen Sie Kontakt mit dem Händler auf, bei dem Sie das Gerät erworben haben.

  • Seite 41: Empfohlene Wartungs- Und Inspektionenszyklen

    Wartung und Service 10.4.3 Empfohlene Wartungs- und Inspektionenszyklen Beachten Sie, dass die aufgeführten Wartungs- und Austauschzyklen nicht für die Garantiezeit der Komponenten gilt. Komponente Inspektionszyk Wartungsperiode (Austausch und/oder Reparaturen) Elektromotor 1 Jahr 20.000 Stunden Platine 25.000 Stunden Wärmetauscher 5 Jahre Sensor (Thermistor usw.) 5 Jahre Benutzerschnittstelle und...
  • Seite 42 Wartung und Service Empfohlene Austauschzyklen bei Verschleißteilen Komponente Inspektionszy Wartungszyklus (Austausch klus und/oder Reparaturen) Luftfilter 1 Jahr 5 Jahre Hochleistungsfilter 1 Jahr Sicherung 10 Jahre Unter Druck stehende Teile Bei Korrosion wenden Sie sich an Ihren Fachhändler vor Ort. HINWEIS ▪...

  • Seite 43: Fehlerdiagnose Und -Beseitigung

    Fehlerdiagnose und -beseitigung 11 Fehlerdiagnose und -beseitigung Wenn eine der folgenden Betriebsstörungen auftritt, treffen Sie die Maßnahmen, die nachfolgend beschrieben sind, und wenden Sie sich gegebenenfalls an Ihren Händler. WARNUNG Beenden Sie den Betrieb und schalten Sie den Strom ab, wenn etwas Ungewöhnliches auftritt (Brandgeruch usw.).
  • Seite 44 Fehlerdiagnose und -beseitigung Störung Maßnahme Das System nimmt den ▪ Überprüfen Sie, ob Lufteinlass oder Luftauslass reinen Ventilatorbetrieb von Wärmetauscher-Einheit oder Inneneinheit auf, sobald aber der Kühl- durch Objekte blockiert sind. Entfernen Sie oder Heizbetrieb gegebenenfalls alle Objekte, und achten Sie aufgenommen wird, darauf, dass...

  • Seite 45: Fehlercodes: Übersicht

    Fehlerdiagnose und -beseitigung 11.2.9 Symptom: Geräusche des Klimageräts (Inneneinheit, Wärmetauscher-Einheit)..........11.2.10 Symptom: Geräusche von Klimageräten (Inneneinheit, Verdichter-Einheit, Wärmetauscher-Einheit) ....11.2.11 Symptom: Geräusche von Klimageräten (Verdichter-Einheit, Wärmetauscher-Einheit)........11.2.12 Symptom: Aus der Wärmetauscher-Einheit tritt Staub aus.................. 11.2.13 Symptom: Das Gerät setzt Gerüche frei ........................ 11.2.14 Symptom: Der Ventilator der Wärmetauscher-Einheit rotiert nicht ..............
  • Seite 46 Fehlerdiagnose und -beseitigung Haupt-Code Inhalt Erkennung von Blockierung des Verdichters (Verdichter-Einheit) Fehler bei elektronischem Expansionsventil (Verdichter-Einheit oder Wärmetauscher-Einheit) Fehler bei Austrittstemperatur (Verdichter-Einheit) Ansaugtemperatur ungewöhnlich (Verdichter-Einheit) Erkennung von zu viel eingefülltem Kältemittel Fehler bei Hochdruckschalter Fehler bei Niederdruckschalter Fehler bei Sensor für Umgebungstemperatur (Wärmetauscher- Einheit) Fehler bei Druck-Sensor Fehler bei Stromstärken-Sensor...

  • Seite 47: Bei Den Folgenden Symptomen Handelt Es Sich Nicht Um Störungen Des Systems

    Fehlerdiagnose und -beseitigung Haupt-Code Inhalt Benutzerschnittstelle unnormal - Kommunikation innen Unnormale Benutzerschnittstellen-Kommunikation Haupt-Sub Falsche Zuordnung im System. Falsche Inneneinheitstypen kombiniert. Fehler bei Inneneinheit. Störung bei Wärmetauscher- Einheit. Funktionsstörung bei Verbindung über Inneneinheiten oder nicht zusammenpassende Typen (falscher Typ bei Inneneinheiten oder bei Wärmetauscher-Einheit) Zentrale Adresse kommt doppelt vor Fehler bei Kommunikation mit zentraler Steuerung - Inneneinheit...

  • Seite 48: Symptom: Ventilatorbetrieb Ist Möglich, Aber Kühlen Und Heizen Funktionieren Nicht

    Fehlerdiagnose und -beseitigung 11.2.3 Symptom: Ventilatorbetrieb ist möglich, aber Kühlen und Heizen funktionieren nicht Sofort nachdem der Strom eingeschaltet wird. Der Mikrocomputer macht sich betriebsbereit und prüft gerade die Kommunikation mit den Inneneinheiten. Dieser Vorgang kann maximal 12 Minuten dauern. Warten Sie diesen Vorgang ab. 11.2.4 Symptom: Der Ventilator-Geschwindigkeit entspricht nicht der Einstellung Die Ventilatordrehzahl verändert sich nicht, selbst wenn die Taste zum Einstellen der Ventilatordrehzahl gedrückt wird.

  • Seite 49: Symptom: Geräusche Von Klimageräten (Inneneinheit, Verdichter-Einheit, Wärmetauscher-Einheit)

    Fehlerdiagnose und -beseitigung ▪ Ein kontinuierliches leises "Schaaa" ertönt, wenn sich das System im Kühlbetrieb befindet oder pausiert. Dieses Geräusch ertönt, wenn die Kondensatpumpe (Sonderzubehör) in Betrieb ist. ▪ Ein quietschendes "Pischi-Pischi" ertönt, wenn sich das System nach dem Heizbetrieb abschaltet. Dieses Geräusch wird durch Ausdehnen und Zusammenziehen der Kunststoffteile aufgrund der Temperaturveränderungen erzeugt.

  • Seite 50: Symptom: Das Innere Einer Verdichter-Einheit Ist Warm, Selbst Wenn Die Einheit Abgeschaltet Wurde

    Fehlerdiagnose und -beseitigung 11.2.17 Symptom: Das Innere einer Verdichter-Einheit ist warm, selbst wenn die Einheit abgeschaltet wurde Das ist der Fall, weil die Kurbelgehäuseheizung den Verdichter aufwärmt, sodass er reibungslos anlaufen kann. 11.2.18 Symptom: Wenn die Inneneinheit den Betrieb einstellt, kann man heiße Luft fühlen Im selben System werden mehrere unterschiedliche Inneneinheiten betrieben.

  • Seite 51: Veränderung Des Installationsortes

    Veränderung des Installationsortes 12 Veränderung des Installationsortes Wenn Sie die gesamte Anlage entfernen und neu installieren wollen, wenden Sie sich an Ihren Händler. Das Umsetzen von Einheiten erfordert technische Expertise. RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P499898-1A –...

  • Seite 52: Entsorgung

    Entsorgung 13 Entsorgung Diese Einheit verwendet Hydrofluorkohlenstoff. Fragen Sie Ihren Händler, wenn Sie diese Einheit ausrangieren wollen. HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen.

  • Seite 53: Für Den Installateur

    Für den Installateur RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P499898-1A – 2020.10...

  • Seite 54: Über Die Verpackung

    14.4.4 Das Transport-Schutzblatt entfernen ........................14.1 Über LOOP BY DAIKIN ist Teil des größeren Engagements von Daikin, unsere Umweltbilanz zu verbessern. Mit wollen wir eine Kreislaufwirtschaft für Kältemittel schaffen. Eine unserer Maßnahmen zur Erreichung dieses Ziels ist die Wiederbenutzung von zurückgewonnenem Kältemittel in VRV-Einheiten, die in Europa produziert und...

  • Seite 55: Verdichter-Einheit

    Über die Verpackung 14.3 Verdichter-Einheit 14.3.1 So nehmen Sie die Verdichter-Einheit aus der Verpackung 4× 14.3.2 So handhaben Sie die Verdichter-Einheit ▪ Mit Verpackung. Benutzen Sie einen Gabelstapler. ▪ Ohne Verpackung. Die Einheit achtsam tragen, so wie es gezeigt wird: 14.3.3 Von der Verdichter-Einheit die Zubehörteile abnehmen 1 Das Zubehör entfernen (Teil 1).

  • Seite 56: Die Transportstütze Entfernen

    Über die Verpackung 5 HP 1× 1× 1× 1× 8 HP 1× 1× 1× 1× 1× a+b Rohrzubehörteile für Kreislauf 1 (zur Wärmetauscher-Einheit) 5 HP 8 HP Ø19,1 mm Ø22.2 mm Flüssigkeit Ø12,7 mm Ø12,7 mm c+d Rohrzubehörteile für Kreislauf 2 (zu den Inneneinheiten) 5 HP 8 HP Ø15,9 mm Ø19,1 mm Flüssigkeit...

  • Seite 57: Wärmetauscher-Einheit

    Über die Verpackung 14.4 Wärmetauscher-Einheit 14.4.1 So nehmen Sie die Wärmetauscher-Einheit aus der Verpackung 14.4.2 So handhaben Sie die Wärmetauscher-Einheit HINWEIS Wenn Sie die Wärmetauscher-Einheit von der Palette nehmen, die Einheit NICHT so ablegen, dass die Ansaug- oder Auslassseite auf dem Boden liegt. Mögliche Folge: Deformation der Ansaug- oder Auslassseite.

  • Seite 58: Von Der Wärmetauscher-Einheit Die Zubehörteile Abnehmen

    Über die Verpackung ▪ Ohne Verpackung. Die Einheit achtsam tragen, so wie es gezeigt wird: 14.4.3 Von der Wärmetauscher-Einheit die Zubehörteile abnehmen 1× 1× 1× 1× 1× 1× 3× a Optionaler Schmutzfilter b Installationsanleitung für Wärmetauscher c Dichtungskissen d Ablaufschlauch e Metallschelle f Schraube (für Abschirmung des Übertragungskabels) (siehe "18.3 ...

  • Seite 59: Über Die Geräte Und Optionen

    Über die Geräte und Optionen 15 Über die Geräte und Optionen In diesem Kapitel 15.1 Übersicht: Über die Geräte und Optionen..........................15.2 Identifikation................................... 15.2.1 Typenschild: Verdichter-Einheit..........................15.2.2 Typenschild: Wärmetauscher-Einheit........................15.3 Über die Verdichter-Einheit und die Wärmetauscher-Einheit ....................15.4 Systemanordnung................................... 15.5 Kombinieren von Geräten und Optionen ..........................

  • Seite 60: Typenschild: Wärmetauscher-Einheit

    Kennzeichnung einer kleineren Modelländerung 15.3 Über die Verdichter-Einheit und die Wärmetauscher-Einheit Diese Installationsanleitung gilt für vollständig inverterbetriebene Wärmepumpe VRV IV für Inneninstallation. Verdichter-Einheit Wärmetauscher-Einheit sind für Inneninstallation und werden für Luft-zu-Luft-Wärmepumpensysteme verwendet. RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation...

  • Seite 61: Spezifikation

    Über die Geräte und Optionen Spezifikation 5 HP 8 HP Maximale Leistung Heizen 16,0 kW 25,0 kW Kühlen 14,0 kW 22,4 kW Auslegungstemperatur Heizen –20~15,5°C feucht draußen Kühlen –5~46°C Auslegungstemperatur in Umgebung für 5~35°C Verdichter-Einheit und Wärmetauscher-Einheit Maximale relative Heizen Luftfeuchtigkeit bei Kühlen Verdichter-Einheit und Wärmetauscher-Einheit (a) Um Kondensatbildung und Abtropfen von Wasser aus dem Gerät zu vermeiden.

  • Seite 62: Über Das Kombinieren Von Einheiten Und Optionen

    Kombinationen sind erlaubt. Sie unterliegen Regeln, die im technischen Datenbuch dargelegt sind. 15.5.2 Mögliche Kombinationen von Inneneinheiten Allgemein können folgende Typen von Inneneinheiten an die Wärmepumpe VRV IV für Inneninstallation angeschlossen werden. Die Liste ist nicht abschließend und ist abhängig von der Kombination von Verdichter-Einheit, Wärmetauscher-Einheit und Modelle der Inneneinheiten.
  • Seite 63 Über die Geräte und Optionen Kältemittel-Abzweigsatz Beschreibung Modellbezeichnung Refnet-Verteiler KHRQ22M29H Refnet-Anschluss KHRQ22M20T KHRQ22M29T9 Zur Auswahl des optionalen Abzweigsatzes siehe "Kältemittel-Abzweigsätze auswählen" [  81]. Externer Steuerungsadapter (DTA104A61/62) Um über ein externes Eingangssignal von einer zentralen Steuerung einen bestimmten Betrieb bewirken zu können, kann der externe Steuerungsadapter verwendet werden.
  • Seite 64 Über die Geräte und Optionen 4 Die Platine anbringen. A B C X66A 5 Das Kabel anschließen. X66A 6 Den Kühlen/Heizen-Wahlschalter anschließen. Anzugsdrehmoment X1M (A/B/ C): 0,53~0,63 N•m A B C KRC19-26A A B C 7 Befestigen Sie die Kabel mit Kabelbinder. 8 Den DIP-Schalter auf EIN stellen (DS1‑1).
  • Seite 65 Über die Geräte und Optionen 1 2 3 4 X66A 9 Die Wartungsblenden wieder anbringen. Siehe "18.5  So schließen Sie die Verdichter-Einheit" [  114]. 10 Probelauf durchführen. Siehe Kapitel "Inbetriebnahme". Heizung Ablaufwanne (EKDPH1RDX) ▪ Wann. Installation ist optional. Wird empfohlen in Gegenden, wo die Außentemperatur für länger als 24 Stunden kontinuierlich unter –7°C liegt.

  • Seite 66: Installation Des Geräts

    Installation des Geräts 16 Installation des Geräts In diesem Kapitel 16.1 Den Ort der Installation vorbereiten............................16.1.1 Anforderungen an den Installationsort der Verdichter-Einheit................16.1.2 Anforderungen an den Installationsort der Wärmetauscher-Einheit..............16.1.3 Sicherheitvorkehrungen gegen Austritt von Kältemittel..................16.2 Einheit öffnen ..................................16.2.1 Über das Öffnen der Geräte ..........................
  • Seite 67 Installation des Geräts HINWEIS Das in diesem Handbuch beschriebene Gerät kann durch die Aussendung von Funkwellen elektronische Störungen verursachen. Gerät entspricht Spezifikationen, die für den Schutz gegen solche Art von Interferenzen für angemessen gelten. Es gibt jedoch keine Garantie, dass bei besonderen Installationsszenarien keinerlei Störung auftreten kann.

  • Seite 68: Anforderungen An Den Installationsort Der Wärmetauscher-Einheit

    Installation des Geräts ▪ Nicht in geräuschempfindlicher Umgebung installieren (z.  B. in der Nähe von Schlafzimmern), wo die Betriebsgeräusche als störend empfunden werden könnten. Hinweis: Wird unter tatsächlichen Installationsbedingungen Geräuschpegel gemessen, dann wird ein höherer Wert gemessen werden als der, der im Schallspektrum im Datenbuch angegeben ist.

  • Seite 69: Sicherheitvorkehrungen Gegen Austritt Von Kältemittel

    Installation des Geräts ▪ Installation in Meeresnähe. Die Installation NICHT so vornehmen, dass die Einheit dem Wind vom Meer direkt ausgesetzt ist. Durch den Salzgehalt der Luft könnte sonst die Lebenserwartung der Einheit durch Rostbildung verkürzt werden. X Nicht zulässig O Zulässig a Gebäude (Draufsicht) b Luftauslasskanal...
  • Seite 70 Installation des Geräts b Raum, in dem das Kältemittel ausgetreten ist (Ausfluss des gesamten Kältemittels aus dem System) Achten Sie besonders auf Orte wie beispielsweise Keller usw., wo sich Kältemittelgas ansammeln kann, da Kältemittel schwerer ist als Luft. Maximalen Konzentrationswert prüfen Vollziehen Sie die nachfolgenden Schritte 1 bis 4, um zu prüfen, ob der höchstzulässige Konzentrationswert überschritten ist.

  • Seite 71: Einheit Öffnen

    Installation des Geräts Größe (m ) des kleinsten Raums, in dem eine Einheit installiert ist Höchstwert für die Konzentration (kg/m 4 Berechnen Sie dann die mögliche Kältemittelkonzentration, indem Sie das Volumen des Raumes mit der installierten Einheit und das Volumen des benachbarten Raumes zusammen...

  • Seite 72: So Öffnen Sie Die Schaltkastenabdeckung Der Wärmetauscher-Einheit

    Installation des Geräts 3 Falls Elektrokabel anschließen wollen, entfernen Schaltkastenabdeckung. 5 HP 8 HP 4× 4× 16.2.3 So öffnen Sie die Schaltkastenabdeckung der Wärmetauscher-Einheit GEFAHR: STROMSCHLAGGEFAHR 2× 16.3 Montage der Verdichter-Einheit 16.3.1 Sicherheitsvorkehrungen bei der Montage der Verdichter-Einheit INFORMATION Lesen Sie auch die Sicherheitshinweise und die zu erfüllenden Voraussetzungen in den folgenden Kapiteln: ▪...

  • Seite 73: Montage Der Wärmetauscher-Einheit

    Installation des Geräts ▪ Auf einem Gerüst. Fixieren Sie die Einheit sicher mittels Ankerbolzen, Muttern und Unterlegscheiben (bauseitig zu liefern) auf dem Gerüst. Das Fundament (Stahlträgerrahmen oder Beton) muss größer sein als die grau schraffierte Fläche. ≥800 (8 HP) ≥640 (5 HP) 600 (8 HP) 426 (5 HP) (mm)

  • Seite 74: Leitlinien Zur Installation Des Kanals

    Installation des Geräts ▪ Tragbolzen. Verwenden Sie Tragbolzen für die Installation. Prüfen Sie, ob die Decke stabil genug ist, das Gewicht der Einheit zu tragen. Falls keine ausreichende Tragfähigkeit besteht, verstärken Sie die Decke, bevor Sie die Einheit installieren. Setzen Sie die Aufhängung auf den Tragbolzen. Nehmen Sie mit Hilfe einer Mutter und einer Unterlegscheibe an der oberen und unteren Seite der Aufhängung die Befestigung vor.

  • Seite 75: Leitlinien Zur Zur Installation Des Abflussrohrs

    Installation des Geräts anderen Verbindungen keine Luft austritt. Sonst besteht die Gefahr, dass sich Kondenswasser bildet, eine Überhitzung stattfindet oder dass Geräuschprobleme gibt. a Schraube (bauseitig zu liefern) b Flansch (bauseitig zu liefern) c Wärmetauscher-Einheit d Isolierung (bauseitig zu liefern) e Aluminiumband (bauseitig zu liefern) ▪...
  • Seite 76 Installation des Geräts 1~1.5 m a Haltestange O Zulässig X Nicht zulässig ▪ Kondenswasserbildung. Ergreifen Sie geeignete Maßnahmen, damit sich kein Kondenswasser bilden kann. Isolieren Sie die komplette Abflussleitung im Gebäude. ▪ Schlechte Gerüche. Um zu verhindern, dass schlechte Gerüche und Luft durch die Abflussleitung in die Einheit gelangt, installieren Sie einen Siphon.
  • Seite 77 Installation des Geräts 2+3+4 ≤4 mm A-A' a Abflussrohrstutzen (an der Einheit angebracht) b Abflussschlauch (Zubehör) c Metallschelle (Zubehör) d Dichtungskissen (Zubehör) e Abflussleitung (bauseitig zu liefern) Leitlinien zur Installation einer Entwässerungspumpe und Ablaufwanne Wenn Sie eine Entwässerungspumpe installieren, müssen Sie auch eine Ablaufwanne installieren.

  • Seite 78: Installation Der Leitungen

    Installation der Leitungen 17 Installation der Leitungen In diesem Kapitel 17.1 Vorbereiten der Kältemittelleitungen............................ 17.1.1 Anforderungen an Kältemittel-Rohrleitungen....................... 17.1.2 Anforderungen an das Material von Kältemittel-Rohrleitungen ................17.1.3 Rohrstärke auswählen............................17.1.4 Kältemittel-Abzweigsätze auswählen ........................17.1.5 Länge der Kältemittelleitung und Höhenunterschied ................... 17.2 Anschließen der Kältemittelleitung............................

  • Seite 79: Anforderungen An Das Material Von Kältemittel-Rohrleitungen

    Installation der Leitungen ▪ Fremdmaterialien innerhalb von Rohrleitungen (einschließlich Öle aus der Herstellung) müssen ≤30 mg/10 m sein. 17.1.2 Anforderungen an das Material von Kältemittel-Rohrleitungen ▪ Rohrmaterial: Mit Phosphorsäure deoxidierte, übergangslos verbundene Kupferrohre. ▪ Rohrleitungs-Härtegrad und -stärke: Außendurchmesser Temper-Grad Stärke (t) (Ø) Ø...
  • Seite 80 Installation der Leitungen A: Rohrleitung zwischen Wärmetauscher-Einheit und Verdichter-Einheit Verwenden Sie die folgenden Durchmesser: Leistungsart Verdichter- Außendurchmesser von Rohrleitung (mm) Einheit Gasrohr Flüssigkeitsleitung 5 HP 19,1 12,7 8 HP 22,2 B: Rohrleitung zwischen Verdichter-Einheit und erstem Kältemittel-Abzweigsatz Verwenden Sie die folgenden Durchmesser: Leistungsart Verdichter- Außendurchmesser von Rohrleitung (mm) Einheit...

  • Seite 81: Kältemittel-Abzweigsätze Auswählen

    Installation der Leitungen D: Rohrleitung zwischen Kältemittel-Abzweigsatz und Inneneinheit Verwenden Sie dieselben Durchmesser wie bei den Anschlüssen (Flüssigkeit, Gas) bei den Inneneinheiten. Die Durchmesser der Inneneinheiten sind wie folgt: Inneneinheit- Außendurchmesser von Rohrleitung (mm) Leistungsindex Gasrohr Flüssigkeitsleitung 15~50 12,7 63~140 15,9 19,1 22,2...
  • Seite 82 Installation der Leitungen VRV DX EKEXV VRV DX a Wärmetauscher-Einheit b Verdichter-Einheit c Kältemittel-Abzweigsatz VRV DX VRV DX Inneneinheit EKEXV Expansionsventil AHU Luftbehandlungsgerät H1~H5 Höhendifferenzen L1~L7 Rohrleitungslänge Rohrlängen, Minimum und Maximum Wärmetauscher-Einheit → L1≤30 m Verdichter-Einheit Tatsächliche Rohrlänge L2+L3+L4≤70 m (90 m) (entsprechende Rohrlänge) L2+L5+L6≤70 m (90 m) L2+L5+L7≤70 m (90 m) Gesamtleitungslänge (x=L1+L2+L3+L4+L5+L6+L7) Minimum...

  • Seite 83: Anschließen Der Kältemittelleitung

    Installation der Leitungen (b) Jede der Einheiten kann die höchste sein. 17.2 Anschließen der Kältemittelleitung 17.2.1 Kältemitteilleitungen anschließen Vor Anschließen der Kältemitteilleitungen Verdichter-Einheit und Wärmetauscher-Einheit und Inneneinheiten müssen montiert sein. Typischer Ablauf Anschließen der Kältemittelleitungen beinhaltet: ▪ Kältemittelrohre an die Verdichter-Einheit anschließen ▪...

  • Seite 84: Hinweise Zum Biegen Der Rohre

    Installation der Leitungen HINWEIS Beachten Sie die folgenden Warnhinweise bezüglich der Kältemittel-Rohrleitungen: ▪ Darauf achten, dass in den Kältemittelkreislauf nur das vorgesehene Kältemittel gelangt, keine anderen Stoffe (z. B. Luft). ▪ Nur R410A verwenden, wenn Sie Kältemittel hinzuzufügen ist. ▪ Verwenden Sie ausschließlich Installationswerkzeuge (z. ...

  • Seite 85: Absperrventil Und Service-Stutzen Benutzen

    Installation der Leitungen ▪ Verwenden beim Hartlöten Rohrverbindungen KEINE Antioxidationsmittel. Durch Rückstände könnten die Rohre blockiert werden, was zu einem Defekt der Anlage führen könnte. ▪ Verwenden Sie beim Hartlöten von Kupfer-zu-Kupfer-Kältemittelleitungen KEIN Flussmittel. Verwenden Sie Phosphor-Kupfer-Lote (BCuP), die kein Flussmittel erfordern.
  • Seite 86 Installation der Leitungen 3 Sobald ein Weiterdrehen nicht mehr möglich ist, halten Sie an. 4 Die Absperrventil-Abdeckung installieren. Ergebnis: Jetzt ist das Ventil geöffnet. Um das Ø19,1-mm-Absperrventil vollständig zu öffnen, den Sechskantschlüssel so weit drehen, dass ein Drehmoment zwischen 27 und 33 N•m erreicht wird. Ein falsches Drehmoment kann dazu führen, dass Kältemittel entweicht und die Kappe des Absperrventils bricht.

  • Seite 87: Abgeklemmte Rohrleitung Entfernen

    Installation der Leitungen Handhabung des Service-Stutzens ▪ Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt, muss ein Einfüllschlauch mit Zungenspatel benutzt werden. ▪ Nach Benutzung des Service-Stutzens die Abdeckung des Service-Stutzens wieder sicher aufsetzen. Die Drehmomente für das Festschrauben sind in der Tabelle unten angegeben.
  • Seite 88 Installation der Leitungen Sammelrohr Anschlüsse Verdichter-Einheit 5 HP Methode 1: p < p > An alle Service-Stutzen gleichzeitig anschließen. RDXYQ Methode 2: 8 HP Erst an die ersten 2 Service-Stutzen anschließen. RDXYQ Dann an die letzten 2 Service-Stutzen anschließen. a, b, c, d Service-Stutzen der Absperrventile e Vakuumpumpe/Wiederverwertungseinheit A, B, C Ventile A, B und C D Kältemitel-Kanalaufteiler...

  • Seite 89: So Schließen Sie Kältemittelrohre An Die Verdichter-Einheit An

    Installation der Leitungen WARNUNG Die abgeklemmte Rohrleitung NIEMALS durch Löten entfernen. Gas, das in dem vom Absperrventil abgeschlossenen Bereich verbleibt, kann aus der abgeklemmten Rohrleitung entweichen. 6 Warten Sie, bis alles Öl abgetropft ist, bevor Sie mit dem Anschießen bauseitiger Rohrleitungen fortfahren, falls die Wiedergewinnung nicht vollständig war.
  • Seite 90 Installation der Leitungen HINWEIS Sicherheitsvorkehrungen bei der Schaffung von Durchbruchöffnungen: ▪ Achten Sie darauf, das Gehäuse nicht zu beschädigen. ▪ Nachdem Sie die Durchbruchöffnungen hergestellt haben, empfehlen wir Ihnen, die Kanten und Bereiche um die Kanten mithilfe von Rostschutzfarbe zu behandeln, um Rostbildung zu verhindern.

  • Seite 91: So Schließen Sie Kältemittelrohre An Die Wärmetauscher-Einheit An

    Installation der Leitungen 17.2.8 So schließen Sie Kältemittelrohre an die Wärmetauscher-Einheit an 1 Die Abdeckung entfernen. 2 Die 2 Isolierstücke entfernen. 3 Vor das Styropor ein feuchtes Tuch platzieren, um die Ablaufwanne zu schützen. 4 Die Flüssigkeits- und Gasleitungen löten. HINWEIS Nur bei 8 HP.

  • Seite 92: Den Kältemittel-Abzweigbausatz Anschließen

    Installation der Leitungen 17.2.9 Den Kältemittel-Abzweigbausatz anschließen 17.3 Überprüfen der Kältemittelleitung 17.3.1 Überprüfung der Kältemitteilleitungen Installationsarbeiten der Rohrinstallation fertig stellen. Kältemittel-Rohrleitungen Nein abgeschlossen? Sind Inneneinheiten, Wie folgt vorgehen: Verdichter-Einheit und/oder "Methode 1: Vor Einschalten Nein Wärmetauscher-Einheit bereits (normale Methode)." auf EIN geschaltet worden? Wie folgt vorgehen: "Methode 2: Nach Einschalten".

  • Seite 93: Kältemittelleitungen Überprüfen: Allgemeine Richtlinien

    Installation der Leitungen ▪ Kältemittel-Rohrleitungen auf Dichtheit prüfen. ▪ Vakuumtrocknung durchführen, um Feuchtigkeit, Luft oder Stickstoff aus Kältemittel-Rohrleitungen zu entfernen. Falls sich in der Kältemittel-Rohrleitung Nässe gebildet haben könnte (z. B. weil Wasser ins Rohr eingetreten ist), führen Sie erst die unten beschriebene Vakuumtrocknung durch, bis keine Feuchtigkeit mehr vorhanden ist.
  • Seite 94 Installation der Leitungen Wenn Sie ein Sammelrohr Dann haben… Mit Kältemitel- Sie können beide Kreisläufe gleichzeitig überprüfen. Kanalaufteiler Dazu schließen Sie das Sammelrohr über die Kanalaufteiler an beide Kreisläufe an und nehmen dann die Überprüfung vor. Ohne Kältemitel- Sie müssen beide Kreisläufe separat überprüfen. Dazu Kanalaufteiler gehen Sie wie folgt vor: (dauert zwei Mal so lange)

  • Seite 95: Dichtheitsprüfung Durchführen

    Installation der Leitungen HINWEIS Auch bei den Anschlüssen zu den Inneneinheiten und der Wärmetauscher-Einheit und allen Inneneinheiten und der Wärmetauscher-Einheit selber muss die Dichtheitsprüfung und Vakuumtrocknung durchgeführt werden. Halten Sie auch bauseitige (bauseitig gelieferte) Rohrventile, soweit vorhanden, geöffnet. Weiterer Einzelheiten dazu siehe die Installationsanleitung zur Inneneinheit. Dichtheitsprüfung und Vakuumtrocknung müssen durchgeführt werden, bevor die Einheit an die Stromversorgung angeschlossen wird.

  • Seite 96: Vakuumtrocknung Durchführen

    Installation der Leitungen 17.3.5 Vakuumtrocknung durchführen HINWEIS Auch bei den Anschlüssen zu den Inneneinheiten und der Wärmetauscher-Einheit und allen Inneneinheiten und der Wärmetauscher-Einheit selber muss die Dichtheitsprüfung und Vakuumtrocknung durchgeführt werden. Halten Sie, sofern vorhanden, auch alle bauseitigen (bauseitig gelieferten) Rohrventile zur Inneneinheit und zur Wärmetauscher-Einheit geöffnet.

  • Seite 97: Einfüllen Des Kältemittels

    Installation der Leitungen ▪ Falls das Kondensat am Absperrventil durch Risse in der Isolierung und Rohrleitung Inneneinheit oder Wärmetauscher-Einheit heruntertropfen könnte, weil die Verdichter-Einheit höer positioniert ist als die Inneneinheit oder höher als die Wärmetauscher-Einheit , muss das durch Abdichten der Anschlüsse verhindert werden. Siehe die Abbildung unten. a Isoliermaterial b Abdichten usw.

  • Seite 98: So Ermitteln Sie Die Nachzufüllende Zusätzliche Kältemittelmenge

    Installation der Leitungen WARNUNG ▪ Verwenden Sie NUR Kältemittel des Typs R410A. Andere Substanzen können zu Explosion und Unfällen führen. ▪ R410A hält fluorierte Treibhausgase. Sein Erderwärmungspotenzial (GWP = global warming potential) hat den Wert 2087,5. Setzen Sie diese Gase NICHT in die Atmosphäre frei.

  • Seite 99: Kältemittel Einfüllen

    Installation der Leitungen Modell RKXYQ8 1,0 kg 2,6 kg Rohrstärke metrisch. Sind die Abmessungen der Rohre metrisch angegeben, ersetzen Sie die Gewichtsfaktoren in der Formel durch die in der folgenden Tabelle: Rohrstärke in Zoll (Inch) Rohrstärke metrisch Rohrleitungen Gewichtsfaktor Rohrleitungen Gewichtsfaktor Ø6,4 mm 0,022 Ø6 mm 0,018...
  • Seite 100 Installation der Leitungen Sammelrohr Anschlüsse Verdichter-Einheit 5 HP Kreislauf 1 und 2 p < p > zusammen R410A RDXYQ Nur Kreislauf 1 8 HP Nur Kreislauf 2 RDXYQ a Druckminderventil b Stickstoff c Waage d Tank für Kältemittel R410A (Siphonsystem) e Vakuumpumpe f Absperrventil Flüssigkeitsleitung (Kreislauf 2: zu Inneneinheiten) g Absperrventil Gasleitung (Kreislauf 2: zu Inneneinheiten)
  • Seite 101 Installation der Leitungen Kältemittelflasche An den Service-Stutzen für Kältemittel-Befüllung anschließen. Dadurch werden beide Kreisläufe sowie die internen Kältemittelrohre der Verdichter-Einheit befüllt. Absperrventile Öffnen Verdichter Arbeitet 5 Anschließen wie gezeigt. Darauf achten, dass Ventil A geschlossen ist. p < p > R410A RDXYQ a Waage...

  • Seite 102: Fehlercodes Bei Einfüllen Von Kältemittel

    Installation der Leitungen 10 Ventil A öffnen. 11 Befüllung mit Kältemittel durchführen, bis die festgelegte Menge an zusätzlichem Kältemittel erreicht ist, dann das Ventil A schließen. 12 BS3 drücken, um den Modus für manuelles Befüllen mit zusätzlichem Kältemittel zu beenden. HINWEIS Denken Sie daran, die Absperrventile nach dem (Vor)-Befüllen / Befüllen mit Kältemittel zu öffnen.
  • Seite 103 Installation der Leitungen HINWEIS Die Gesetze zu Treibhausgasen erfordern, dass die Kältemittel-Füllmenge der Einheit sowohl in Gewicht als auch in CO -Äquivalent angegeben wird. Formel zur Berechnung der Menge des CO -Äquivalents in Tonnen: GWP-Wert des Kältemittels × Gesamtkältemittelfüllung [in kg] / 1000 Benutzen Sie den auf dem Etikett zur Kältemittelfüllung angegebenen GWP-Wert.

  • Seite 104: Elektroinstallation

    Elektroinstallation 18 Elektroinstallation In diesem Kapitel 18.1 Über das Anschließen der elektrischen Leitungen ........................ 104 18.1.1 Sicherheitsvorkehrungen beim Anschließen von Elektrokabeln................104 18.1.2 Verkabelung vor Ort: Übersicht ..........................106 18.1.3 Elektrische Verkabelung............................108 18.1.4 Richtlinien zum Herausbrechen von Durchbruchöffnungen................. 108 18.1.5 Über die elektrische Konformität ..........................
  • Seite 105 Elektroinstallation WARNUNG ▪ Alle Verkabelungen MÜSSEN von einem qualifizierten Elektriker durchgeführt werden und der gültigen Gesetzgebung entsprechen. ▪ Nehmen Sie die Elektroanschlüsse an festen Kabelleitungen vor. ▪ Alle bauseitig zu liefernden Komponenten und alle elektrischen Installationen MÜSSEN der gültigen Gesetzgebung entsprechen. WARNUNG ▪...

  • Seite 106: Verkabelung Vor Ort: Übersicht

    Elektroinstallation HINWEIS ▪ Die Phasenumkehrerkennung dieses Produkts arbeitet nur dann, wenn das Gerät startet. Während normalen Betriebs findet also keine Phasenumkehrerkennung statt. ▪ Die Phasenumkehrerkennung soll bei Auftreten von Abweichungen das Gerät beim Hochfahren stoppen. ▪ Tauschen Sie 2 der 3 Phasen (L1, L2, und L3), falls Phasenumkehrfehler auftreten. 18.1.2 Verkabelung vor Ort: Übersicht Die Verkabelung vor Ort besteht aus: ▪...
  • Seite 107 Elektroinstallation Außerhalb der Einheit sollte das Übertragungskabel umhüllt werden und entlang der bauseitigen Rohre verlegt werden. Abzweige Maximale Anzahl an Abzweigungen bei der Einheit-zu-Einheit-Verkabelung Übertragungskabel Ummanteltes + abgeschirmtes Kabel (2- adrig) Vinylkabel 0,75~1,25 mm² (Bei 5 HP muss für das Übertragungskabel abgeschirmtes Kabel verwendet werden, bei 8 HP ist das optional.) Maximale Kabellänge...

  • Seite 108: Elektrische Verkabelung

    Elektroinstallation 18.1.3 Elektrische Verkabelung HINWEIS ▪ Stromversorgungskabel und Übertragungskabel müssen unbedingt örtlich getrennt verlegt werden. Stromversorgungskabel und Übertragungskabel dürfen sich überkreuzen, aber sie dürfen nicht direkt parallel nebeneinander verlaufen. ▪ Stromversorgungskabel und Übertragungskabel dürfen nicht in Berührung kommen mit Rohren im Inneren (außer mit Kühlrohr für Inverter-Platine), um zu verhindern, dass die Kabel durch die hohen Temperaturen der Rohre beschädigt werden.

  • Seite 109: Anforderungen An Sicherheitseinrichtung

    Elektroinstallation Modell Mindest-S -Wert RKXYQ8 3329 kVA 18.1.6 Anforderungen an Sicherheitseinrichtung HINWEIS Bei der Verwendung von Schutzschaltern, die mit Reststrom betrieben werden, darauf achten, einen schnell reagierenden Schalter zu verwenden, der mit 300  mA Reststrom (Nennstrom) arbeitet. Stromversorgung: Verdichter-Einheit Der Netzanschluss für die Stromversorgung muss mit den erforderlichen, den geltenden gesetzlichen Vorschriften...

  • Seite 110: So Schließen Sie Die Elektrischen Leitungen An Der Verdichter-Einheit An

    Elektroinstallation Signalübertragungskabel Ummanteltes + abgeschirmtes Kabel (2- adrig) Vinylkabel 0,75~1,25 mm² (Bei 5 HP muss für das Übertragungskabel abgeschirmtes Kabel verwendet werden, bei 8 HP ist das optional.) Maximale Kabellänge 300 m (= Entfernung zwischen Verdichter- Einheit und der am weitesten entfernten Inneneinheit) Kabellänge insgesamt 600 m (= Entfernung zwischen Verdichter- Einheit und allen Inneneinheiten, sowie...
  • Seite 111 Elektroinstallation HINWEIS Abgeschirmtes Kabel. Bei 5 HP muss für das Übertragungskabel abgeschirmtes Kabel verwendet werden, bei 8 HP ist das optional. 5 HP 8 HP RKXYQ5 RDXYQ5 RKXYQ8 RDXYQ8 X1M (A1P) F1 F2 F1 F2 a1, a2 Erde (benutzen Sie die als Zubehör mitgelieferte Schraube) Bei Verwendung eines abgeschirmten Kabels: ▪...

  • Seite 112: So Schließen Sie Die Elektrischen Leitungen An Der Wärmetauscher-Einheit An

    Elektroinstallation 5 HP ≥50 mm L2 L3 N F1 F2 8 HP ≥50 mm a Signalübertragungskabel b Stromversorgung c Kabelbinder 5 Die Wartungsblenden wieder anbringen. Siehe "18.5  So schließen Sie die Verdichter-Einheit" [  114]. 6 An der Stromversorgungsleitung einen Fehlerstrom-Schutzschalter und eine Sicherung installieren.
  • Seite 113 Elektroinstallation 5 HP 8 HP RKXYQ5 RDXYQ5 RKXYQ8 RDXYQ8 X1M (A1P) TO IN/D TO OUT/D TO IN/D TO OUT/D F1 F2 F1 F2 F1 F2 F1 F2 F1 F2 F1 F2 F1 F2 F1 F2 F1 F2 F1 F2 F1 F2 F1 F2 F1 F2 F1 F2...

  • Seite 114: Verlegung Der Übertragungskabel Abschließen

    Elektroinstallation a Signalübertragungskabel b Stromversorgung c Kabelbinder 18.4 Verlegung der Übertragungskabel abschließen Nach Anschließen der Übertragungskabel innerhalb der Einheit müssen diese umwickelt und entlang der vor Ort befindlichen Kältemittel-Rohre geführt werden. Verwenden Sie dazu Zielband - siehe Abbildung unten. a Flüssigkeitsleitung b Gasleitung c Isolator d Übertragungskabel (F1/F2)

  • Seite 115: So Schließen Sie Die Wärmetauscher-Einheit

    Elektroinstallation 5× 4× 18.6 So schließen Sie die Wärmetauscher-Einheit HINWEIS Achten Sie beim Schließen der Abdeckung darauf, das Anzugsdrehmoment von 4,1 N•m NICHT überschritten wird. 2× 18.7 So überprüfen Sie den Isolationswiderstand des Verdichters HINWEIS Falls sich nach der Installation Kältemittel im Verdichter ansammelt, kann sich der Isolationswiderstand zwischen den Polen verringern.
  • Seite 116 Elektroinstallation 2 Schalten Sie den Strom ein und lassen Sie ihn 6 Stunden lang eingeschaltet. Ergebnis: Der Verdichter erhitzt sich, so dass im Verdichter Kältemittel verdampft. 3 Überprüfen Sie noch einmal den Isolationswiderstand. RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P499898-1A –...

  • Seite 117: Konfiguration

    Konfiguration 19 Konfiguration In diesem Kapitel 19.1 Überblick: Konfiguration................................. 117 19.2 Bauseitige Einstellungen vornehmen............................. 117 19.2.1 Zur Durchführung bauseitiger Einstellungen......................117 19.2.2 Auf die Elemente der bauseitigen Einstellungen zugreifen .................. 118 19.2.3 Elemente bauseitiger Einstellungen ........................118 19.2.4 Zugriff auf Modus 1 oder 2 ............................ 120 19.2.5 Modus 1 verwenden (und Standardsituation) ......................

  • Seite 118: Auf Die Elemente Der Bauseitigen Einstellungen Zugreifen

    Konfiguration PC-Konfigurator Es ist auch möglich, über eine PC-Schnittstelle bauseitige Einstellungen vorzunehmen (für diese Option ist EKPCCAB* erforderlich). Der Installateur kann (außerhalb des Standortes) mit einem PC die Konfiguration durchführen und kann diese dann später ins System laden. Siehe auch: "PC-Konfigurator an die Verdichter-Einheit anschließen" [  133].
  • Seite 119 Konfiguration 5 HP 8 HP TEST/ MODE MASTER SLAVE L.N.O.P. DEMAND MULTI MODE RETURN TEST RESET 1 2 3 4 1 2 3 4 EIN ( ) AUS ( ) Blinken ( ) EIN ( ) AUS ( ) Blinken ( DIP-Schalter Die Werkseinstellungen nur dann ändern, wenn Sie einen Kühlen/Heizen- Wahlschalter installieren.

  • Seite 120: Zugriff Auf Modus 1 Oder 2

    Konfiguration Modell Drucktasten 8 HP ▪ BS1: MODE: Änderung der eingestellten Betriebsart ▪ BS2: SET: Bei bauseitiger Einstellung ▪ BS3: RETURN: Bei bauseitiger Einstellung 7-LED-Anzeige oder 7-Segment-Anzeige Das Display zeigt die Antwort auf die bauseitigen Einstellungen, die definiert sind als [Modus-Einstellung]=Wert. Je nach dem Modell können das Display und die Anzeige unterschiedlich sein.

  • Seite 121: Modus 1 Verwenden (Und Standardsituation)

    Konfiguration 5 HP 8 HP 10~12 min 1~2 min 8~10 min a Einschalten b Standardsituation c LED-Anzeige bei Fehler Wenn nach 10~12 Minuten die Standardsituation nicht angezeigt wird, überprüfen Sie den Fehlercode auf der Benutzerschnittstelle der Inneneinheit (und im Fall von 8 ...
  • Seite 122 Konfiguration Maßnahme Taste/Anzeige Überzeugen Sie sich, dass die LEDs die Standardsituation anzeigen. (H1P AUS) Überprüfen Sie die Status-LED H6P. H6P AUS: Zurzeit arbeitet die Einheit nicht im geräuscharmen Betriebsmodus. H6P EIN: Zurzeit arbeitet die Einheit im geräuscharmen Betriebsmodus. Beispiel: 7-LED-Anzeige – Modus 1 (bei 5 HP) Die Einstellung [1‑5] (= Gesamtanzahl angeschlossener Einheiten (Wärmetauscher- Einheit + Inneneinheiten)) können Sie wie folgt auslesen:...

  • Seite 123: Modus 2 Verwenden

    Konfiguration Maßnahme Taste/Anzeige BS3 [1×] Lassen Sie den Wert von Einstellung 10 anzeigen. (es sind 8 Einheiten angeschlossen) BS1 [1×] Verlassen Sie Modus 1. 19.2.6 Modus 2 verwenden Im Modus 2 können Sie bauseitige Einstellungen zum Konfigurieren des Systems vornehmen. Wie das zu tun, ist je nach Modell etwas unterschiedlich. Beispiel: 7-LED-Anzeige –...

  • Seite 124: Modus 1 (Und Standardsituation): Überwachungseinstellungen

    Konfiguration Maßnahme Taste/Anzeige BS2 [X×] Wählen Sie Einstellung 8. ("X×" ist abhängig von der Einstellung, die Sie auswählen wollen.) BS3 [1×] Den Wert 4 (= 8°C) auswählen. a: Die aktuellen Wert anzeigen. BS2 [X×] b: Auf 4 ändern. ("X×" ist abhängig BS3 [1×] vom aktuellen Wert und von dem BS3 [1×]...
  • Seite 125 Konfiguration Wert / Beschreibung Zeigt den Status hinsichtlich der Limitierung der Stromaufnahme. Die Einheit arbeitet zurzeit nicht mit Limitierung der Stromaufnahme. Die Einheit arbeitet zurzeit mit Limitierung der Stromaufnahme. Beim Betrieb mit Limitierung der Stromaufnahme verbraucht die Einheit weniger Strom als bei Normalbetrieb. Im Modus 2 kann die Limitierung der Stromaufnahme festgelegt werden.
  • Seite 126 Konfiguration Einstellung ( Wert / Beschreibung [1‑14] Durch diese Kontrollfunktionen ist es möglich, die letzten Fehlercodes erneut Zeigt den zuletzt angezeigten anzuzeigen, wenn diese aus Versehen Fehlercode. über die Benutzerschnittstelle einer [1‑15] Inneneinheit zurückgesetzt wurden. Zeigt den vorletzten Fehlercode. Zur Bedeutung und Ursachen von Fehlercodes siehe "23.3 Fehler [1‑16]...
  • Seite 127 Konfiguration Einstellung Wert / Beschreibung [1‑2] Die Einheit arbeitet zurzeit nicht mit Limitierung der Stromaufnahme. Zeigt den Status hinsichtlich der Die Einheit arbeitet zurzeit mit Limitierung der Limitierung der Stromaufnahme. Stromaufnahme. Beim Betrieb mit Limitierung der Stromaufnahme verbraucht die Einheit weniger Strom als bei Normalbetrieb.

  • Seite 128: Modus 2: Bauseitige Einstellungen

    Konfiguration Einstellung Wert / Beschreibung [1‑40] Weitere Informationen siehe Einstellungen [2‑81]. Zeigt die aktuelle Einstellung für angenehmes Kühlen. [1‑41] Weitere Informationen siehe Einstellungen [2‑82]. Zeigt die aktuelle Einstellung für angenehmes Heizen. 19.2.8 Modus 2: Bauseitige Einstellungen In Modus 2 können Sie bauseitige Einstellungen vornehmen, um das System zu konfigurieren. Je nach dem Modell können die Anzeige und die Einstellungen unterschiedlich sein.
  • Seite 129 Konfiguration Einstellung Wert Beschreibung (8 HP) (5 HP) [2‑12] Deaktiviert. (Standa Zur Freischaltung der Funktion für (= binär 1) geräuscharmen Betrieb und/oder (Standard) Limitierung der Stromaufnahme über Aktiviert. Signalisierung durch externen (= binär 2) Steuerungsadapter (DTA104A61/62). Diese Einstellung muss geändert werden, wenn die Einheit nach Zuführung eines externen Signals im Modus für geräuscharmen Betrieb und/oder Limitierung der Stromaufnahme arbeiten...
  • Seite 130 Konfiguration Einstellung Wert Beschreibung (8 HP) (5 HP) [2‑20] Deaktiviert. (Standa Zusätzliche manuelle Kältemittelbefüllung. (= binär 1) (Standard) Um die Menge an zusätzlich auf manuelle Weise zugeführten Kältemittels Aktiviert. hinzuzufügen (ohne Nutzung der Funktion (= binär 2) Um die Operation zum manuellen zur automatischen Kältemittelbefüllung), Befüllen mit zusätzlichem Kältemittel ist die folgende Einstellung vorzunehmen.
  • Seite 131 Konfiguration Einstellung Wert Beschreibung (8 HP) (5 HP) [2‑25] Stufe 1 Stufe 3<Stufe 2<Stufe 1 Geräuscharmer Betrieb nach Zuführung Stufe 2 eines Signals vom externen (Standa (Standard) Steuerungsadapter. Soll die Einheit nach Zuführung eines Stufe 3 externen Signals auf geräuscharmen (= binär 4) Betrieb schalten, dann legt diese Einstellung fest, welchen Geräuschpegel die Einheit bei ihrem Betrieb einhalten soll.
  • Seite 132 Konfiguration Einstellung Wert Beschreibung (8 HP) (5 HP) [2‑31] — Stufe der Limitierung der Stromaufnahme (= binär 1) (Schritt 2) bei Zuführung eines Signals vom externen Steuerungsadapter (Standa (= binär 2) (DTA104A61/62). (Standard) Soll nach Zuführung eines externen Signals die Stromaufnahme der Einheit begrenzt werden, dann legt diese Einstellung fest, (= binär 4) welche Stufe in Schritt 2 dabei eingehalten...

  • Seite 133: Pc-Konfigurator An Die Verdichter-Einheit Anschließen

    Konfiguration 19.2.9 PC-Konfigurator an die Verdichter-Einheit anschließen 5 HP 8 HP X27A X41A a PC b (EKPCCAB*)-Kabel X27A Steckverbindung X41A Anschluss A1P Hauptplatine der Verdichter-Einheit 19.3 Energie sparen und optimaler Betrieb Das Wärmepumpensystem ist mit modernsten Funktionen zur Energieeinsparung ausgestattet. Je nach Prioritätensetzung kann ausgewählt werden, ob Energieersparnis oder Komfort im Vordergrund stehen soll.
  • Seite 134 Konfiguration Automatisch Die Temperatur des Kältemittels ist abhängig von den Bedingungen draußen. Die Temperatur des Kältemittels wird so angepasst, dass es der erforderlichen Last optimal entspricht (die auch von den Bedingungen draußen abhängig ist). Beispiel: Bei Kühlbetrieb wird das System umso weniger belastet, je niedriger die Außentemperatur ist (z. ...

  • Seite 135: Verfügbare Komfort-Einstellungen

    Konfiguration [2‑9] Ziel (°C) 19.3.2 Verfügbare Komfort-Einstellungen Für jeden der oben beschriebenen Modi kann eine Komfortstufe ausgewählt werden. Die Komfortstufe wirkt sich auf das eingehaltene Timing und die Systembelastung (Energieverbrauch) aus, die in Kauf genommen wird, um eine bestimmte Raumtemperatur zu erreichen. Dazu wird die Kältemitteltemperatur vorübergehend andere Werte...
  • Seite 136 Konfiguration Um das zu aktivieren bei… Ändern… Kühlbetrieb [2‑81]=2 (bei 8 HP) [2‑41]=2 (bei 5 HP). Diese Einstellung wird verwendet in Verbindung mit Einstellung [2‑8]. Heizbetrieb [2‑82]=2 (bei 8 HP) [2‑42]=2 (bei 5 HP). Diese Einstellung wird verwendet in Verbindung mit Einstellung [2‑9]. Sanft Temperaturüberschreitung (bei Heizbetrieb)

  • Seite 137: Beispiel: Automatischer Modus Bei Kühlen

    Konfiguration Um das zu aktivieren bei… Ändern… Heizbetrieb [2‑82]=0 (bei 8 HP) [2‑42]=0 (bei 5 HP). Diese Einstellung wird verwendet in Verbindung mit Einstellung [2‑9]. 19.3.3 Beispiel: Automatischer Modus bei Kühlen 100% 6°C 3°C 35°C A Aktuelle Belastungskurve B Virtuelle Belastungskurve (Anfangsleistung im automatischen Modus) C Virtueller Zielwert (Anfangs-Verdampfungstemperaturwert im automatischen Modus) D Erforderlicher Verdampfungstemperaturwert...

  • Seite 138: Beispiel: Automatischer Modus Bei Heizen

    Konfiguration Entwicklung der Raumtemperatur: A Eingestellte Temperatur der Inneneinheit B Betriebsbeginn C Betriebszeit D Sanft E Schnell F Stark 19.3.4 Beispiel: Automatischer Modus bei Heizen 100% 49°C 46°C 2°C A Virtuelle Belastungskurve (Standard-Spitzenauslastung im automatischen Modus) B Belastungskurve C Virtueller Zielwert (Anfangs-Verflüssigungstemperaturwert im automatischen Modus) D Auslegungstemperatur E Auslastungsfaktor...
  • Seite 139 Konfiguration Kondensationstemperatur Schnell Stark Sanft Entwicklung der Raumtemperatur: A Eingestellte Temperatur der Inneneinheit B Betriebsbeginn C Betriebszeit D Sanft E Schnell F Stark RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P499898-1A – 2020.10...

  • Seite 140: Erstmalige Inbetriebnahme

    Erstmalige Inbetriebnahme 20 Erstmalige Inbetriebnahme In diesem Kapitel 20.1 Überblick: Erstmalige Inbetriebnahme ..........................140 20.2 Sicherheitsvorkehrungen bei Inbetriebnahme ........................140 20.3 Checkliste vor Inbetriebnahme .............................. 141 20.4 Checkliste während der Inbetriebnahme ..........................142 20.4.1 Über den Probelauf..............................142 20.4.2 Probelauf durchfüheren (7-Segment-Anzeige) ..................... 143 20.4.3 Einen Probelauf durchführen (7-Segment-Anzeige) .....................

  • Seite 141: Checkliste Vor Inbetriebnahme

    Erstmalige Inbetriebnahme INFORMATION Beim ersten Einsatz des Geräts kann die erforderliche Leistung höher als auf dem Typenschild des Geräts angegeben sein. Dies ist darauf zurückzuführen, dass der Verdichter eine Einlaufzeit von 50  Stunden absolviert haben muss, bevor er einen gleichmäßigen Betrieb und eine konstante Leistungsaufnahme erreicht. HINWEIS Mindestens 6 Stunden vor Aufnahme des Betriebs den Strom auf EIN schalten, damit die Kurbelgehäuseheizung aktiv wird und den Verdichter schützt.

  • Seite 142: Checkliste Während Der Inbetriebnahme

    Erstmalige Inbetriebnahme Stärke und Isolierung von Rohrleitungen Vergewissern Sie sich, dass Rohrleitungen in der richtigen Stärke installiert sind und dass die Isolierung korrekt durchgeführt wurde. Absperrventile Versichern Sie sich, dass die Absperrventile sowohl auf der Flüssigkeits- als auch auf der Gasseite geöffnet sind.

  • Seite 143: Probelauf Durchfüheren (7-Segment-Anzeige)

    Erstmalige Inbetriebnahme Nachfolgend wird beschrieben, wie der Probelauf des gesamten Systems durchgeführt wird. Dabei werden die folgenden Punkte geprüft und bewertet: ▪ Auf falsche Verkabelung prüfen (Prüfung der Kommunikation mit Inneneinheiten und Wärmetauscher-Einheit). ▪ Öffnen der Absperrventile prüfen. ▪ Auf falsche Rohranschlüsse prüfen. Beispiel: Gas- oder Flüssigkeitsleitung vertauscht.

  • Seite 144: Einen Probelauf Durchführen (7-Segment-Anzeige)

    Erstmalige Inbetriebnahme Schritt Beschreibung Überprüfung der Rohrleitungslänge Auspumpen Stoppen der Einheit INFORMATION Während des Probelaufs ist es nicht möglich, den Betrieb der Einheit von einer Benutzerschnittstelle aus zu stoppen. Wollen Sie den Betrieb abbrechen, drücken Sie auf BS3. Nach ±30 Sekunden stellt die Einheit den Betrieb ein. 4 Prüfen Sie die Ergebnisse des Probelaufs anhand der 7-LED-Anzeige der Verdichter-Einheit.

  • Seite 145: Beseitigung Von Fehlern Nach Fehlerhaftem Abschluss Des Probelaufs

    Erstmalige Inbetriebnahme Schritt Beschreibung Überprüfung von Absperrventil Überprüfung der Rohrleitungslänge Auspumpen Stoppen der Einheit INFORMATION Während des Probelaufs ist es nicht möglich, den Betrieb der Einheit von einer Benutzerschnittstelle aus zu stoppen. Wollen Sie den Betrieb abbrechen, drücken Sie auf BS3. Nach ±30 Sekunden stellt die Einheit den Betrieb ein. 4 Prüfen Sie die Ergebnisse des Probelaufs anhand der 7-Segment-Anzeige der Verdichter-Einheit.
  • Seite 146 Erstmalige Inbetriebnahme Zum Betrieb der Inneneinheit sollte die Benutzerschnittstelle der Inneneinheit auf EIN geschaltet werden. Weiterer Einzelheiten dazu siehe die Betriebsanleitung zur Inneneinheit. RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P499898-1A – 2020.10...

  • Seite 147: Übergabe An Den Benutzer

    Übergabe an den Benutzer 21 Übergabe an den Benutzer Wenn der Testlauf abgeschlossen ist und das Gerät ordnungsgemäß funktioniert, führen Sie folgende Punkte aus: ▪ Stellen Sie sicher, dass der Benutzer über die gedruckte Dokumentation verfügt und bitten Sie ihn, diese als Nachschlagewerk aufzubewahren. Teilen Sie dem Benutzer mit, dass die vollständige Dokumentation im Internet unter der weiter vorne in dieser Anleitung aufgeführten URL zu finden ist.

  • Seite 148: Instandhaltung Und Wartung

    Instandhaltung und Wartung 22 Instandhaltung und Wartung HINWEIS Wartungsarbeiten DÜRFEN NUR von einem autorisierten Installateur oder Service- Mitarbeiter durchgeführt werden. Wir empfehlen, mindestens einmal pro Jahr die Einheit zu warten. Gesetzliche Vorschriften können aber kürzere Wartungsintervalle fordern. HINWEIS Die Gesetze zu Treibhausgasen erfordern, dass die Kältemittel-Füllmenge der Einheit sowohl in Gewicht als auch in CO -Äquivalent angegeben wird.

  • Seite 149: Checkliste Für Die Jährliche Wartung Der Wärmetauscher-Einheit

    Instandhaltung und Wartung 1 Nach Abschaltung Stromversorgung Abdeckung Elektroschaltkastens ERST NACH 10 Minuten öffnen. 2 Messen Sie mit einem Prüfgerät die Spannung zwischen den Klemmen am Klemmenblock des Stromversorgungsanschlusses und überprüfen Sie, dass die Stromversorgung abgeschaltet ist. Messen Sie außerdem mit einem Prüfgerät an den in der Abbildung gezeigten Punkten und überprüfen Sie, dass die Spannung am Kondensator im Hauptstromkreis unter 50 V DC liegt.

  • Seite 150: Absaugmodus Verwenden

    Instandhaltung und Wartung 22.4.1 Absaugmodus verwenden 1 Wenn die Einheit nicht arbeitet, die Einstellung [2‑21] aktivieren, um die Vakuumtrocknung zu starten. Modell Ergebnis 5 HP Sobald die Bestätigung erfolgt ist, werden die Expansionsventile vollständig geöffnet (in der Inneneinheit, der Verdichter-Einheit und Wärmetauscher-Einheit).

  • Seite 151: Fehlerdiagnose Und -Beseitigung

    Fehlerdiagnose und -beseitigung 23 Fehlerdiagnose und -beseitigung In diesem Kapitel 23.1 Übersicht: Fehlerdiagnose und -beseitigung ......................... 151 23.2 Sicherheitsvorkehrungen bei der Fehlerdiagnose und -beseitigung..................151 23.3 Fehler beseitigen auf Grundlage von Fehlercodes ........................ 151 23.3.1 Fehlercodes: Überblick ............................152 23.1 Übersicht: Fehlerdiagnose und -beseitigung Vor Fehlerdiagnose und -beseitigung Unterziehen Sie die Einheit einer gründlichen Sichtprüfung und suchen Sie nach offensichtlichen Defekten, wie zum Beispiel lose Anschlüsse oder defekte...

  • Seite 152: Fehlercodes: Überblick

    Fehlerdiagnose und -beseitigung INFORMATION Falls eine Störung eintritt: ▪ Bei 5  HP: Der Fehlercode wird über die Benutzerschnittstelle der Inneneinheit angezeigt. ▪ Bei 8 HP: Der Fehlercode wird über die 7-Segment-Anzeige der Verdichter-Einheit und auf der Benutzerschnittstelle der Inneneinheit angezeigt. INFORMATION Bei Auftreten eines Fehlers wird der Fehlercode auf der 7-Segment-Anzeige der Außeneinheit und auf der Benutzerschnittstelle der Inneneinheit angezeigt.
  • Seite 153 Fehlerdiagnose und -beseitigung Haupt-Code Ursache Lösung ▪ Die Absperrventile der Verdichter-Einheit sind ▪ Öffnen Sie die Absperrventil sowohl an der noch geschlossen. Gas- wie an der Flüssigkeitsseite. ▪ Nicht genug Kältemittel ▪ Prüfen Sie, ob das Befüllen mit zusätzlichem Kältemittel korrekt abgeschlossen wurde. Berechnen Sie erneut die erforderliche Menge Kältemittel...
  • Seite 154 Fehlerdiagnose und -beseitigung Haupt-Code Ursache Lösung Fehler bei Leistungseinstellung Überprüfen Sie den Typ der Wärmetauscher- Wärmetauscher-Einheit. Einheit. Falls erforderlich, die Wärmetauscher- Einheit ersetzen. Unzureichende Versorgungsspannung Prüfen Sie, ob die Versorgungsspannung korrekt geliefert wird. Fehlercode: System-Probelauf noch nicht System-Probelauf durchführen. ausgeführt (Betrieb des Systems nicht möglich) ▪...
  • Seite 155 Fehlerdiagnose und -beseitigung Haupt-Code Sub- Ursache Lösung Fehlercode Hochdruckschalter wurde aktiviert Prüfen: Absperrventil oder Abweichungen in (bauseitigem) Verdichter-Einheit: (S1PH) – A1P (X4A) Rohrsystem oder Luftstrom über luftgekühlter Rohrschlange. ▪ Kältemittel-Überfüllung ▪ Kältemittelmenge überprüfen Einheit neu befüllen. ▪ Absperrventil geschlossen ▪ Absperrventile öffnen Absperrventil geschlossen (Flüssigkeit) Flüssigkeits-Absperrventil öffnen.
  • Seite 156 Fehlerdiagnose und -beseitigung Haupt-Code Sub- Ursache Lösung Fehlercode Fehler bei Gas-Sensor bei Anschluss an Platine oder Auslöser Wärmetauscher überprüfen. Wärmetauscher-Einheit: (R2T) – A1P (X18A) Fehler bei Sensor für Ansaugtemperatur Anschluss an Platine oder Auslöser überprüfen. Verdichter-Einheit: (R3T) – A1P (X30A) Fehler bei Sensor für Ansaugtemperatur Anschluss an Platine oder Auslöser überprüfen.
  • Seite 157 Fehlerdiagnose und -beseitigung Haupt-Code Sub- Ursache Lösung Fehlercode Funktionsstörung bei Phasenumkehr Phasenfolge korrigieren. von Stromversorgung Funktionsstörung bei Phasenumkehr Phasenfolge korrigieren. von Stromversorgung INV1 Spannung zu niedrig Prüfen, ob Spannung der Stromversorgung im zulässigen Bereich liegt. INV1 Phasenausfall Prüfen, ob Spannung der Stromversorgung im zulässigen Bereich liegt.
  • Seite 158 Fehlerdiagnose und -beseitigung Haupt-Code Sub- Ursache Lösung Fehlercode Mehr als 1 Wärmetauscher-Einheit Überprüfen Sie die Installation. Nur 1 angeschlossen. Wärmetauscher-Einheit darf installiert sein. ▪ Ein falscher Typ Inneneinheiten ist ▪ Prüfen angeschlossen. Inneneinheiten, gegenwärtig angeschlossen ist. Wenn diese nicht ▪ Verdichter-Einheit den Kriterien entsprechen, müssen sie Wärmetauscher-Einheit passen nicht...

  • Seite 159: Entsorgung

    Entsorgung 24 Entsorgung HINWEIS Versuchen Sie auf KEINEN Fall, das System selber auseinander zu nehmen. Die Demontage des Systems sowie die Handhabung von Kältemittel, Öl und weiteren Teilen MUSS in Übereinstimmung mit den entsprechenden Vorschriften erfolgen. Die Einheiten MÜSSEN einer Einrichtung aufbereitet werden,...

  • Seite 160: Technische Daten

    Ein Teil der jüngsten technischen Daten ist verfügbar auf der regionalen Website Daikin (öffentlich zugänglich). ▪ Der vollständige Satz der jüngsten technischen Daten ist verfügbar auf dem Daikin Business Portal (Authentifizierung erforderlich). In diesem Kapitel 25.1 Rohrleitungsplan: Verdichter-Einheit und Wärmetauscher-Einheit ..................160 25.2...
  • Seite 161 Technische Daten M1C Verdichter M1F, M2F Ventilatormotor R1T (A) Thermistor (Luft) R2T (A) Thermistor (Gas) R3T (A) Thermistor (Rohrschlange) R2T (B) Thermistor (Austritt) R3T (B) Thermistor (Ansaug-Akkumulator) R4T (B) Thermistor (Unterkühlen Wärmetauscher Gas) R5T (B) Thermistor (Ansaug-Verdichter) R7T (B) Thermistor (Flüssigkeit) S1NPH Hochdruck-Sensor S1NPL Niederdruck-Sensor S1PH Hochdruckschalter...

  • Seite 162: Schaltplan: Verdichter-Einheit

    Technische Daten R3T (A) Thermistor (Rohrschlange) R21T (B) Thermistor (Austritt) R3T (B) Thermistor (Ansaug-Akkumulator) R5T (B) Thermistor (Flüssigkeit) R6T (B) Thermistor (Unterkühlen Wärmetauscher Gas) R7T (B) Thermistor (Ansaug-Verdichter) S1NPH Hochdruck-Sensor S1NPL Niederdruck-Sensor S1PH Hochdruckschalter Y1E, Y2E Elektronisches Expansionsventil Y1S Magnetventil (4-Wege-Ventil) Heizen Kühlen 25.2 Schaltplan: Verdichter-Einheit...
  • Seite 163 Technische Daten Motor (Ventilator) Schaltnetzteil (A2P) Q1DI Fehlerstrom-Schutzschalter (bauseitig zu liefern) Widerstand (A2P) Thermistor (Austritt) Thermistor (Ansaug-Akkumulator) Thermistor (Unterkühlen Wärmetauscher Gas) Thermistor (Ansaug-Verdichter) Thermistor (Flüssigkeit) R10T Thermistor (Kühlrippe) S1NPL Niederdrucksensor S1NPH Hochdrucksensor S1PH Hochdruckschalter Kühlen/Heizen-Wahlschalter (Option) IGBT Power Modul (A2P) Diodenmodul (A2P) Anschlussleiste (Stromversorgung) Anschlussleiste (Übertragungskabel)
  • Seite 164 Technische Daten Kondensator (A3P) DIP-Schalter (A1P) E1HC Kurbelgehäuseheizung Sicherung (T 3,15 A / 250 V) (A1P) Bauseitige Sicherung F400U Sicherung (T 6,3 A / 250 V) (A2P) F410U Sicherung (T 40 A / 500 V) (A2P) F411U Sicherung (T 40 A / 500 V) (A2P) F412U Sicherung (T 40 A / 500 V) (A2P) LED (Wartungs-Monitor grün) in Betrieb (A1P) Magnet-Kontaktgeber (A3P) Magnetrelais (A*P)

  • Seite 165: Schaltplan: Wärmetauscher-Einheit

    Technische Daten Anschlussleiste auf Platine (A*P) Steckverbindung Elektronisches Expansionsventil Magnetventil (4-Wege-Ventil) Entstörfilter (Ferritkern) Entstörfilter 25.3 Schaltplan: Wärmetauscher-Einheit Der Elektroschaltplan gehört zum Lieferumfang der Einheit und befindet sich auf der Innenseite der Schaltschrank-Abdeckung. Symbole: Hauptklemme Erdungskabel Drahtnummer 15 Bauseitige Verkabelung Bauseitiges Kabel /12.2 Anschluss ** weiter auf Seite 12, Spalte 2 Mehrere Verkabelungsmöglichkeiten...
  • Seite 166 Technische Daten Thermistor (Rohrschlange) Diodenmodul (A1P) Anschlussleiste (Stromversorgung) Anschlussleiste (Übertragungskabel) Steckverbindung Elektronisches Expansionsventil Entstörfilter (Ferritkern) Entstörfilter (A1P) RKXYQ5T8+8T7Y1B + RDXYQ5T8+8T7V1B Referenz für Installateure und Benutzer VRV IV Wärmepumpe für Inneninstallation 4P499898-1A – 2020.10...
  • Seite 167 Lieferumfang des Produkts enthalten sind und die gemäß den in der Dokumentation aufgeführten Anweisungen installiert werden müssen. Optionale Ausstattung Von Daikin hergestellte oder zugelassene Ausstattungen, die gemäß den in der begleitenden Dokumentation aufgeführten Anweisungen mit dem Produkt kombiniert werden können.
  • Seite 168 4P499898-1A 2020.10 Verantwortung für Energie und Umwelt...

Inhaltsverzeichnis
