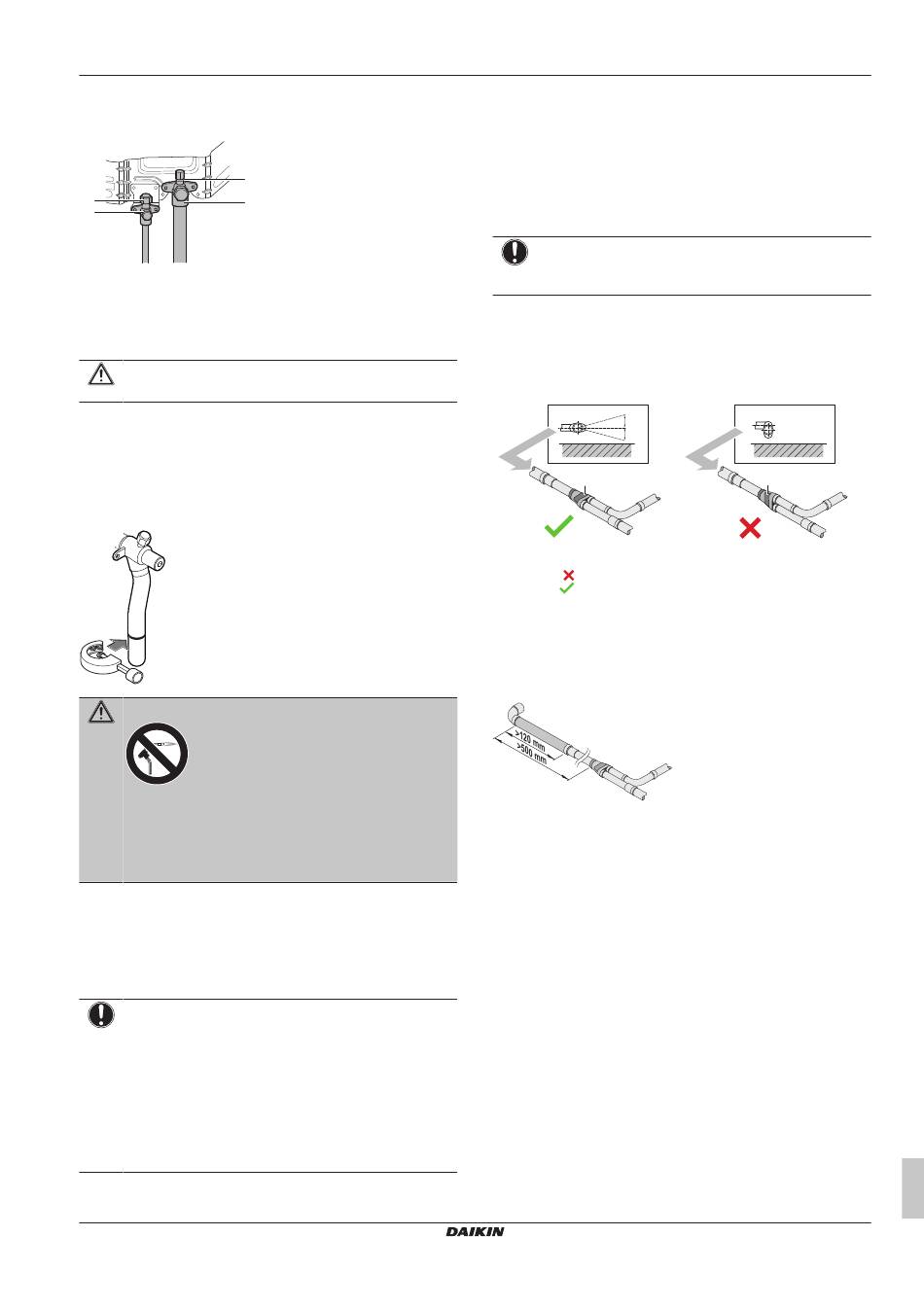

2 Die Vakuumpumpe / Einheit zur Wiederverwertung über ein
Sammelrohr am Service-Stutzen
anschließen.
a
a
b
b
a Service-Stutzen
b Absperrventil
3 Lassen Sie das Gas und Öl aus der abgeklemmten Rohrleitung
ab und fangen Sie es auf, um es der Wiederverwertung
zuzuführen.
VORSICHT
Gas NICHT in die Atmosphäre ablassen!
4 Nachdem das Gas und Öl vollständig aus der abgeklemmten
Rohrleitung abgelassen ist, den Einfüllschlauch abnehmen und
die Service-Stutzen wieder schließen.
5 Den unteren Teil von Flüssigkeits-, Gas- und Hochdruck/
Niederdruck-Gasabsperrventilrohre
Linie abschneiden. Ein geeignetes Werkzeug verwenden (z. B.
einen Rohrschneider).
WARNUNG
Die abgeklemmte Rohrleitung NIEMALS durch Löten
entfernen.
Gas, das in dem vom Absperrventil abgeschlossenen
Bereich verbleibt, kann aus der abgeklemmten Rohrleitung
entweichen.
6 Warten Sie, bis alles Öl abgetropft ist, bevor Sie mit dem
Anschießen bauseitiger Rohrleitungen fortfahren, falls die
Wiedergewinnung nicht vollständig war.
15.2.5 So schließen Sie Kältemittelrohre an die
Außeneinheit an
HINWEIS
▪ Achten Sie darauf, die mitgelieferten Zusatzrohre zu
verwenden, wenn Sie bauseitige Rohrleitungsarbeiten
ausführen.
▪ Achten Sie darauf, dass die bauseitig installierten
Rohrleitungen nicht andere Rohre oder die Blende
unten oder an der Seite berühren. Insbesondere beim
Anschluss unten und seitlich muss darauf geachtet
werden, die Rohrleitung angemessen zu isolieren, um
so den Kontakt mit dem Gehäuse zu verhindern.
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797563-1 – 2024.11
aller Absperrventile
entlang der schwarzen
Schließen Sie die Absperrventile am bauseitigen Rohrsystem an,
indem Sie dazu die Zusatzrohre verwenden, die zusammen mit der
Einheit geliefert wurden.
Für die Anschlüsse an Abzweigsätzen
verantwortlich (bauseitige Rohrinstallation).
15.2.6 So schließen Sie den Mehrfach-
Anschlussleitungssatz an
HINWEIS
Unsachgemäße Installation kann zu einer Fehlfunktion der
Außeneinheit führen.
▪ Installieren Sie die Verbindungsstücke horizontal, so dass der am
Anschluss befestigte Warnhinweis-Aufkleber (a) oben liegt.
▪ Die Verbindung darf maximal um 7,5° geneigt sein (siehe
Ansicht A).
▪ Installieren Sie die Verbindung nicht vertikal (siehe Ansicht B).
7.5°
A
7.5°
a
a Warnhinweis Aufkleber
NICHT zulässig
Zulässig
▪ Achten Sie darauf, dass die am Anschluss angeschlossene
Rohrleitung über mehr als 500 mm völlig gerade verläuft. Nur
wenn eine bauseitige Rohrleitung, die auf mehr als 120 mm Länge
gerade verläuft, angeschlossen
verlaufender Abschnitt mit mehr als 500 mm Länge sichergestellt
werden.
15.2.7 Den Kältemittel-Abzweigbausatz
anschließen
Beachten Sie bei der Installation des Kältemittel-Abzweigsatzes die
dem Satz beiliegende Installationsanleitung.
▪ Montieren Sie die Refnet-Verbindung so, dass sie entweder
horizontal oder vertikal abzweigt.
▪ Montieren Sie die Refnet Verbindung so, dass sie horizontal
abzweigt.
15 Rohrinstallation
ist der Installateur
B
a
wird, kann ein gerader
