Beispiel
Bei Kombination von RXYQQ30 unter Verwendung
von RXYQQ8, RXYQQ10 und RXYQQ12.
▪ Mindest-Strombelastbarkeit
RXYQQ8=16,1 A
▪ Mindest-Strombelastbarkeit
RXYQQ10=22,0 A
▪ Mindest-Strombelastbarkeit
RXYQQ12=24,0 A
Entsprechend beträgt die Mindest-Strombelastbarkeit
im Schaltkreis des RXYQQ30=16,1+22,0+24,0=62,1 A
Multiplizieren Sie das obige Ergebnis mit 1.1 ⇒
(62,1 A×1,1)=68,3 A,; dann ist die empfohlene
Kapazität der Sicherung 80 A.
HINWEIS
Bei der Verwendung von Schutzschaltern, die mit
Reststrom betrieben werden, darauf achten, einen schnell
reagierenden Schalter zu verwenden, der mit 300 mA
Reststrom (Nennstrom) arbeitet.
6
Installation
6.1
Übersicht: Installation
In diesem Kapitel wird beschrieben, was Sie wissen und was Sie tun
müssen, wenn Sie am Installationsort sind und das System
installieren wollen.
Typischer Ablauf
Die Inbetriebnahme erfolgt normalerweise in folgenden Schritten:
1
Die Einheiten öffnen
2
Montage der Außeneinheit
3
Kältemittelleitungen anschließen
4
Kältemittelleitungen überprüfen
5
Kältemittelleitungen isolieren
6
Kältemittel einfüllen
7
Elektrische Verkabelung durchführen
6.2
Geräte öffnen
6.2.1
So öffnen Sie die Außeneinheit
GEFAHR: STROMSCHLAGGEFAHR
GEFAHR: VERBRENNUNGSGEFAHR

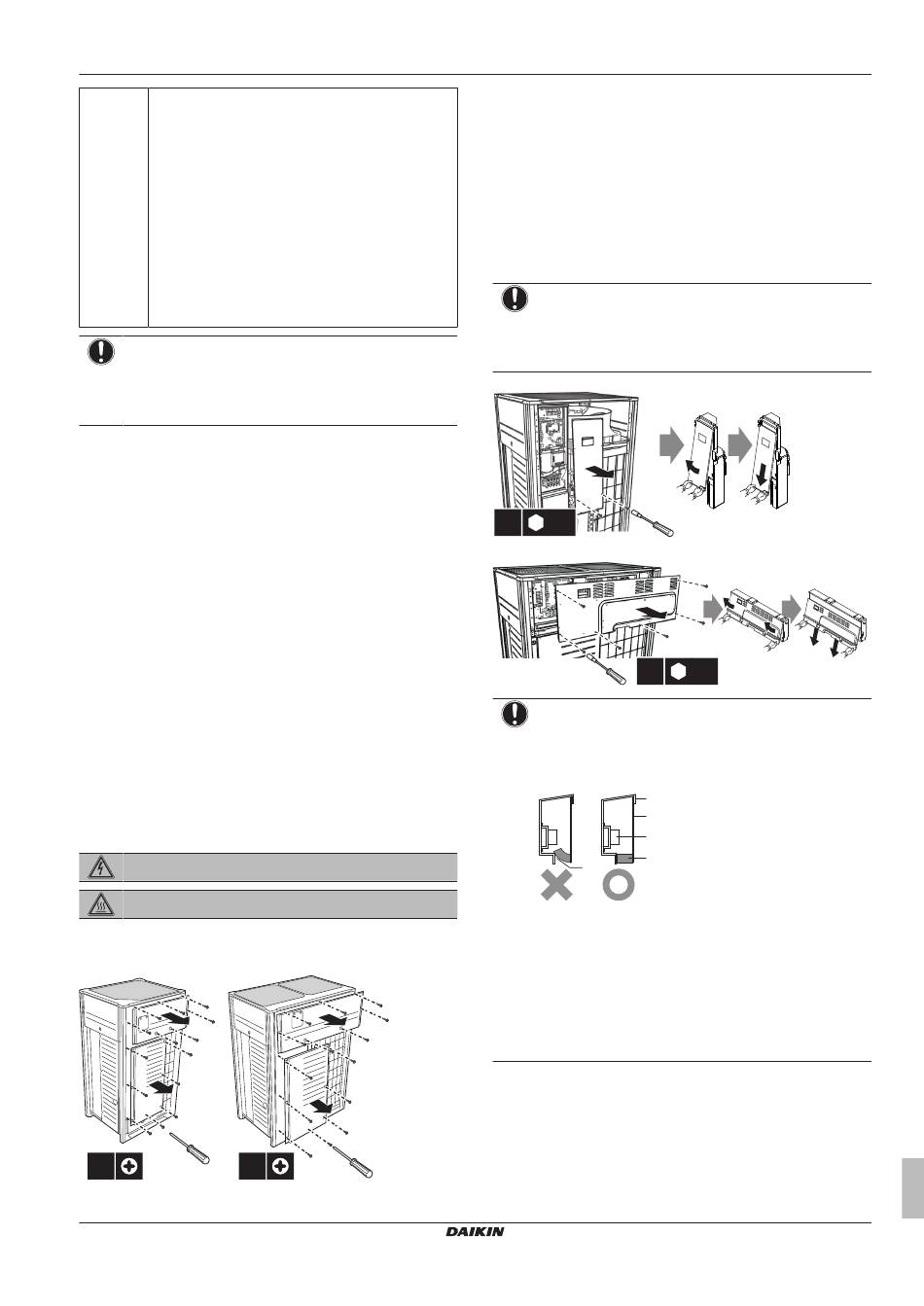

Für den Zugriff auf die Einheit müssen die Frontblenden wie folgt
abgenommen werden:
8~12 HP
14~20 HP
14×
14×
RXYQQ8~20U7Y1B
VRV IV Q+ Wärmepumpen-Baureihe
4P546229-1 – 2018.09
Nach Abnehme der Frontblenden kann auf den Elektroschaltkasten
zugegriffen
Elektroschaltkasten der Außeneinheit" auf
im
Schaltkreis
von
Für Wartungszwecke muss auf die Drucktasten auf der Hauptplatine
zugegriffen werden können. Für den Zugriff auf diese Drucktasten ist
im
Schaltkreis
von
es nicht erforderlich, die Abdeckung des Elektroschaltkastens zu
öffnen. Siehe
im
Schaltkreis
von
zugreifen" auf
6.2.2
8~12 HP
2×
14~20 HP
6.3
6.3.1
Überzeugen Sie sich davon, dass die Einheit waagerecht auf einem
ausreichend starken Untergrund installiert wird, um Erschütterungen
und Lärm zu verhindern.
werden.
Siehe
"6.2.2
"7.2.3 Auf die Elemente der bauseitigen Einstellungen
Seite 40.
So öffnen Sie den Elektroschaltkasten der
Außeneinheit
HINWEIS
Beim Öffnen des Elektroschaltkastens NICHT zu viel Kraft
anwenden. Durch übermäßige Anwendung von Kraft kann
die Abdeckung deformiert werden, so dass Wasser
eindringen und zu Fehlfunktionen führen könnte.
SW8
6×
SW8
HINWEIS
Beim Schließen des Elektroschaltkastens darauf achten,
dass das Dichtungsmaterial unten auf der Rückseite der
Abdeckung NICHT gegen die Innenseite gequetscht oder
gekrümmt wird.
a
b
c
d
e
a Abdeckung Elektroschaltkasten
b Frontseite
c Anschlussklemmleiste für Stromversorgung
d Dichtungsmaterial
e Feuchtigkeit und Schmutz könnten eindringen
X Nicht zulässig
O Zulässig
Montieren des Außengeräts
Erforderliche Anschlüsse herstellen
Referenz für Installateure und Benutzer
6 Installation
So
öffnen
Sie
den
Seite 21.
21
