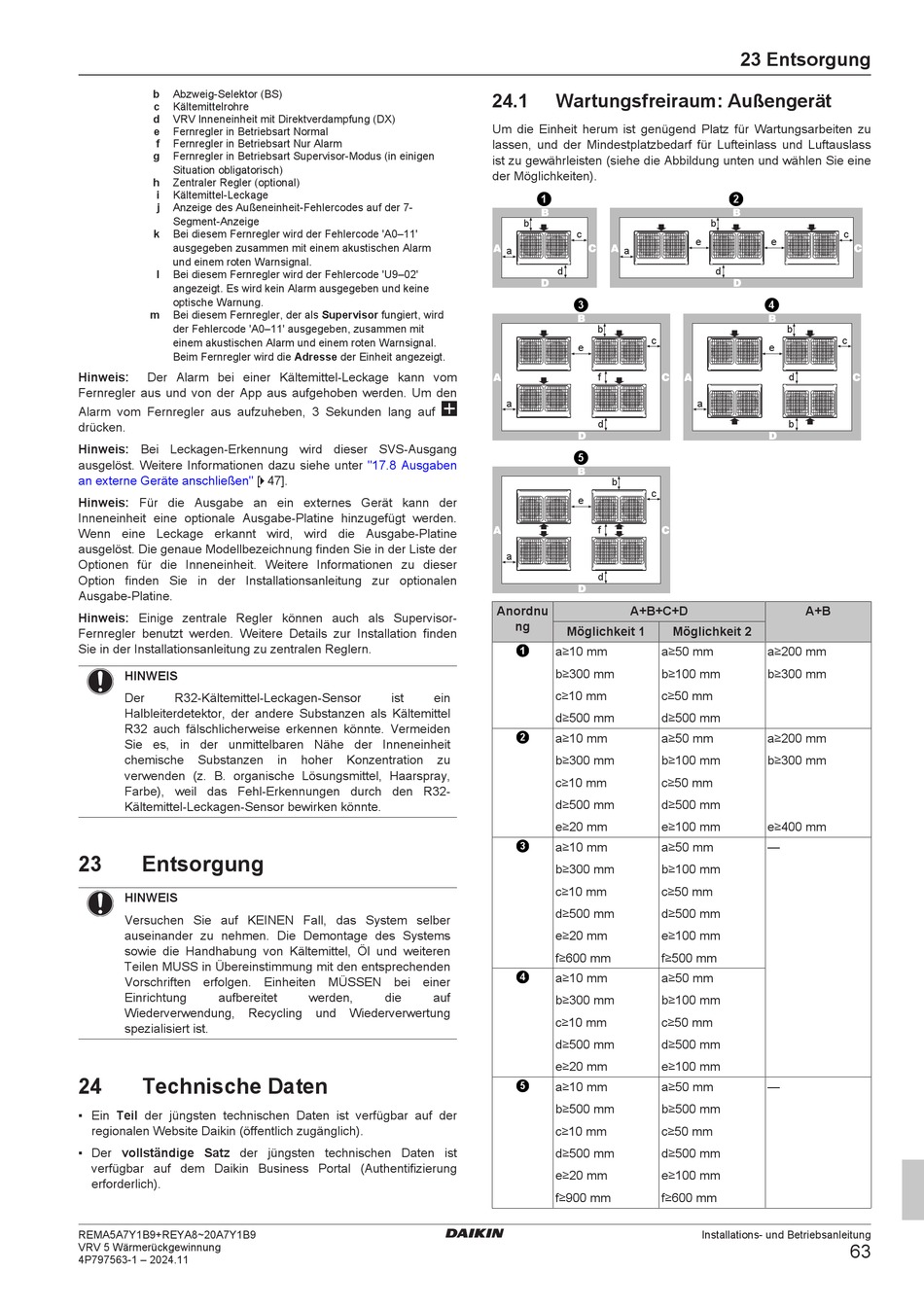

b Abzweig-Selektor (BS)
c Kältemittelrohre
d VRV Inneneinheit mit Direktverdampfung (DX)
e Fernregler in Betriebsart Normal
f Fernregler in Betriebsart Nur Alarm
g Fernregler in Betriebsart Supervisor-Modus (in einigen
Situation obligatorisch)
h Zentraler Regler (optional)
i Kältemittel-Leckage
j Anzeige des Außeneinheit-Fehlercodes auf der 7-
Segment-Anzeige
k Bei diesem Fernregler wird der Fehlercode 'A0–11'
ausgegeben zusammen mit einem akustischen Alarm
und einem roten Warnsignal.
l Bei diesem Fernregler wird der Fehlercode 'U9–02'
angezeigt. Es wird kein Alarm ausgegeben und keine
optische Warnung.
m Bei diesem Fernregler, der als Supervisor fungiert, wird
der Fehlercode 'A0–11' ausgegeben, zusammen mit
einem akustischen Alarm und einem roten Warnsignal.
Beim Fernregler wird die Adresse der Einheit angezeigt.
Hinweis: Der Alarm bei einer Kältemittel-Leckage kann vom
Fernregler aus und von der App aus aufgehoben werden. Um den
Alarm vom Fernregler aus aufzuheben, 3 Sekunden lang auf
drücken.
Hinweis: Bei Leckagen-Erkennung wird dieser SVS-Ausgang
ausgelöst. Weitere Informationen dazu siehe unter
anschließen" [ 4 47].
an externe Geräte
Hinweis: Für die Ausgabe an ein externes Gerät kann der
Inneneinheit eine optionale Ausgabe-Platine hinzugefügt werden.
Wenn eine Leckage erkannt wird, wird die Ausgabe-Platine
ausgelöst. Die genaue Modellbezeichnung finden Sie in der Liste der
Optionen für die Inneneinheit. Weitere Informationen zu dieser
Option finden Sie in der Installationsanleitung zur optionalen
Ausgabe-Platine.
Hinweis: Einige zentrale Regler können auch als Supervisor-
Fernregler benutzt werden. Weitere Details zur Installation finden
Sie in der Installationsanleitung zu zentralen Reglern.
HINWEIS
Der R32-Kältemittel-Leckagen-Sensor
Halbleiterdetektor, der andere Substanzen als Kältemittel
R32 auch fälschlicherweise erkennen könnte. Vermeiden
Sie es, in der unmittelbaren Nähe der Inneneinheit
chemische Substanzen
verwenden (z. B. organische Lösungsmittel, Haarspray,
Farbe), weil das Fehl-Erkennungen durch den R32-
Kältemittel-Leckagen-Sensor bewirken könnte.
23 Entsorgung
HINWEIS
Versuchen Sie auf KEINEN Fall, das System selber
auseinander zu nehmen. Die Demontage des Systems
sowie die Handhabung von Kältemittel, Öl und weiteren
Teilen MUSS in Übereinstimmung mit den entsprechenden
Vorschriften erfolgen. Einheiten MÜSSEN bei einer
Einrichtung aufbereitet
Wiederverwendung, Recycling
spezialisiert ist.
24 Technische Daten
▪ Ein Teil der jüngsten technischen Daten ist verfügbar auf der
regionalen Website Daikin (öffentlich zugänglich).
▪ Der vollständige Satz der jüngsten technischen Daten ist
verfügbar auf dem Daikin Business Portal (Authentifizierung
erforderlich).
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797563-1 – 2024.11
"17.8 Ausgaben
ist ein
in hoher Konzentration zu
werden, die auf
und Wiederverwertung
24.1 Wartungsfreiraum: Außengerät
Um die Einheit herum ist genügend Platz für Wartungsarbeiten zu
lassen, und der Mindestplatzbedarf für Lufteinlass und Luftauslass
ist zu gewährleisten (siehe die Abbildung unten und wählen Sie eine
der Möglichkeiten).
1
b
c
a a
a a
d
3
b
c
e
f
a
a
d
5
b
c
e
f
a
a
d
Anordnu A+B+C+D
ng
Möglichkeit 1
1
a≥10 mm a≥50 mm
b≥300 mm b≥100 mm
c≥10 mm c≥50 mm
d≥500 mm d≥500 mm
2
a≥10 mm a≥50 mm
b≥300 mm b≥100 mm
c≥10 mm c≥50 mm
d≥500 mm d≥500 mm
e≥20 mm e≥100 mm
3
a≥10 mm a≥50 mm
b≥300 mm b≥100 mm
c≥10 mm c≥50 mm
d≥500 mm d≥500 mm
e≥20 mm e≥100 mm
f≥600 mm f≥500 mm
4
a≥10 mm a≥50 mm
b≥300 mm b≥100 mm
c≥10 mm c≥50 mm
d≥500 mm d≥500 mm
e≥20 mm e≥100 mm
5
a≥10 mm a≥50 mm
b≥500 mm b≥500 mm
c≥10 mm c≥50 mm
d≥500 mm d≥500 mm
e≥20 mm e≥100 mm
f≥900 mm f≥600 mm
23 Entsorgung
2
b
c
e e
d
4
b
c
e
d
a
a
b
A+B
Möglichkeit 2
a≥200 mm
b≥300 mm
a≥200 mm
b≥300 mm
e≥400 mm
—
—
