5 Installation
8~12 HP 14~20 HP
14× 14×
Nach Abnehme der Frontblenden kann auf den Elektroschaltkasten
zugegriffen werden. Siehe
Elektroschaltkasten der Außeneinheit" auf
Für Wartungszwecke muss auf die Drucktasten auf der Hauptplatine
zugegriffen werden können. Für den Zugriff auf diese Drucktasten ist
es nicht erforderlich, die Abdeckung des Elektroschaltkastens zu
öffnen. Siehe "6.1.3 Auf die Elemente der bauseitigen Einstellungen
zugreifen" auf Seite 26.

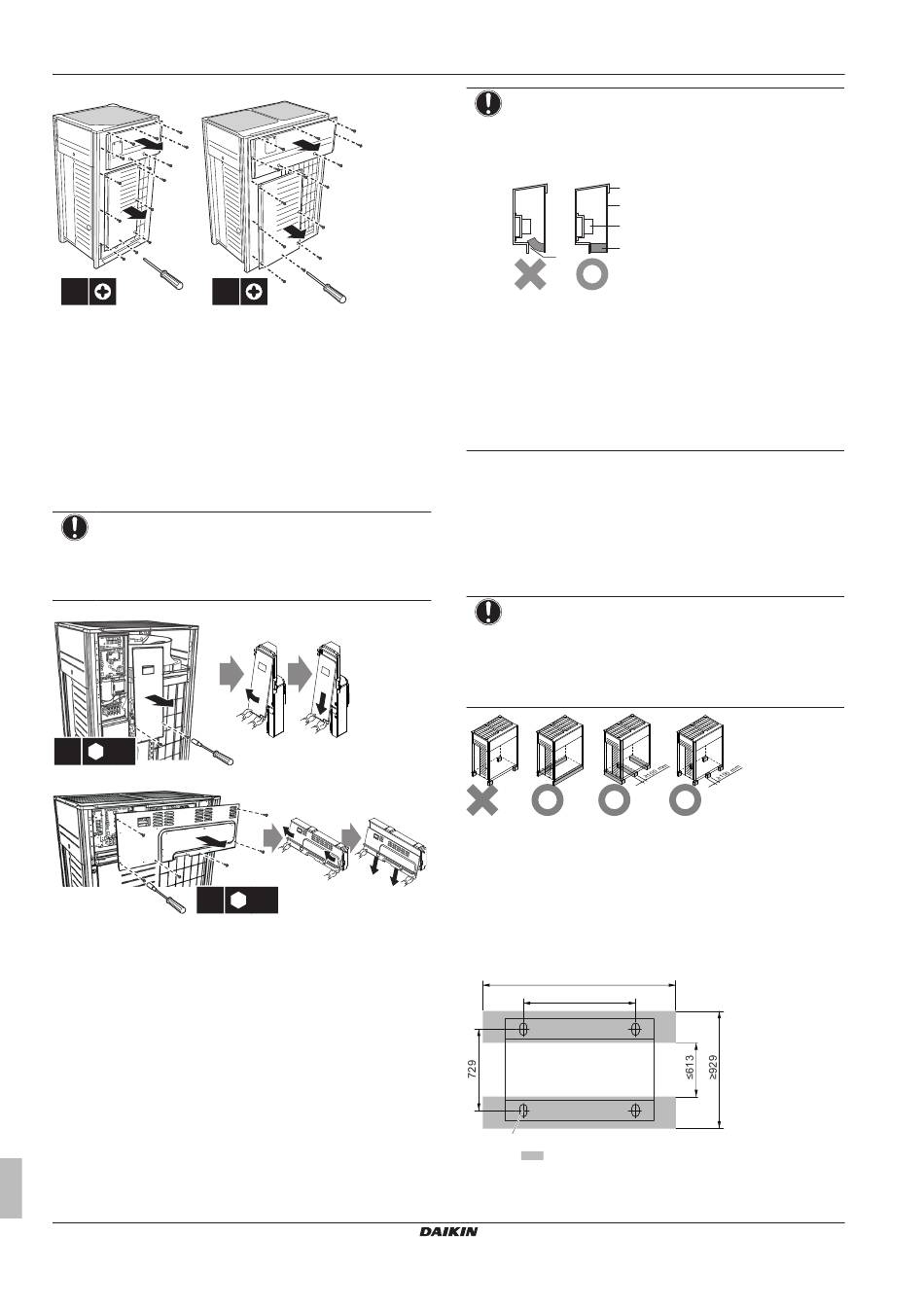

5.1.2 So öffnen Sie den Elektroschaltkasten der
Außeneinheit
HINWEIS
Beim Öffnen des Elektroschaltkastens NICHT zu viel Kraft
anwenden. Durch übermäßige Anwendung von Kraft kann
die Abdeckung deformiert werden, so dass Wasser
eindringen und zu Fehlfunktionen führen könnte.
8~12 HP
2×
SW8
14~20 HP
6×
Installations- und Betriebsanleitung
12
"5.1.2 So öffnen Sie den
Seite 12.
SW8
HINWEIS
Beim Schließen des Elektroschaltkastens darauf achten,
dass das Dichtungsmaterial unten auf der Rückseite der
Abdeckung NICHT gegen die Innenseite gequetscht oder
gekrümmt wird.
a
b
c
d
e
a Abdeckung Elektroschaltkasten
b Frontseite
c Anschlussklemmleiste für Stromversorgung
d Dichtungsmaterial
e Feuchtigkeit und Schmutz könnten eindringen
X Nicht zulässig
O Zulässig
5.2 Montieren des Außengeräts
5.2.1 Erforderliche Anschlüsse herstellen
Überzeugen Sie sich davon, dass die Einheit waagerecht auf einem
ausreichend starken Untergrund installiert wird, um Erschütterungen
und Lärm zu verhindern.
HINWEIS
▪ Falls die Einheit höher installiert werden muss,
verwenden Sie KEIN Gestell, auf dem nur die Ecken
aufliegen.
▪ Füße unter der Einheit müssen mindestens 100 mm
breit sein.
*
X Nicht zulässig
O Erlaubt (* = bevorzugte Installation)
▪ Die Höhe des Fundaments muss mindestens 150 mm ab Boden
sein. In Gebieten mit starkem Schneefall sollte eine größere Höhe
gewählt werden, je nach
herrschenden Bedingungen.
▪ Die bevorzugte Installation muss auf einem festen, länglichen
Sockel (Stahlrahmen oder Beton) erfolgen. Das Fundament muss
größer als die schraffierte Fläche sein.
≥AB
AA
a
Fundament Minimum
a Verankerungspunkt (4×)
Installationsort und den dort
(mm)
RYYQ+RYMQ+RXYQ8~20U7Y1B
