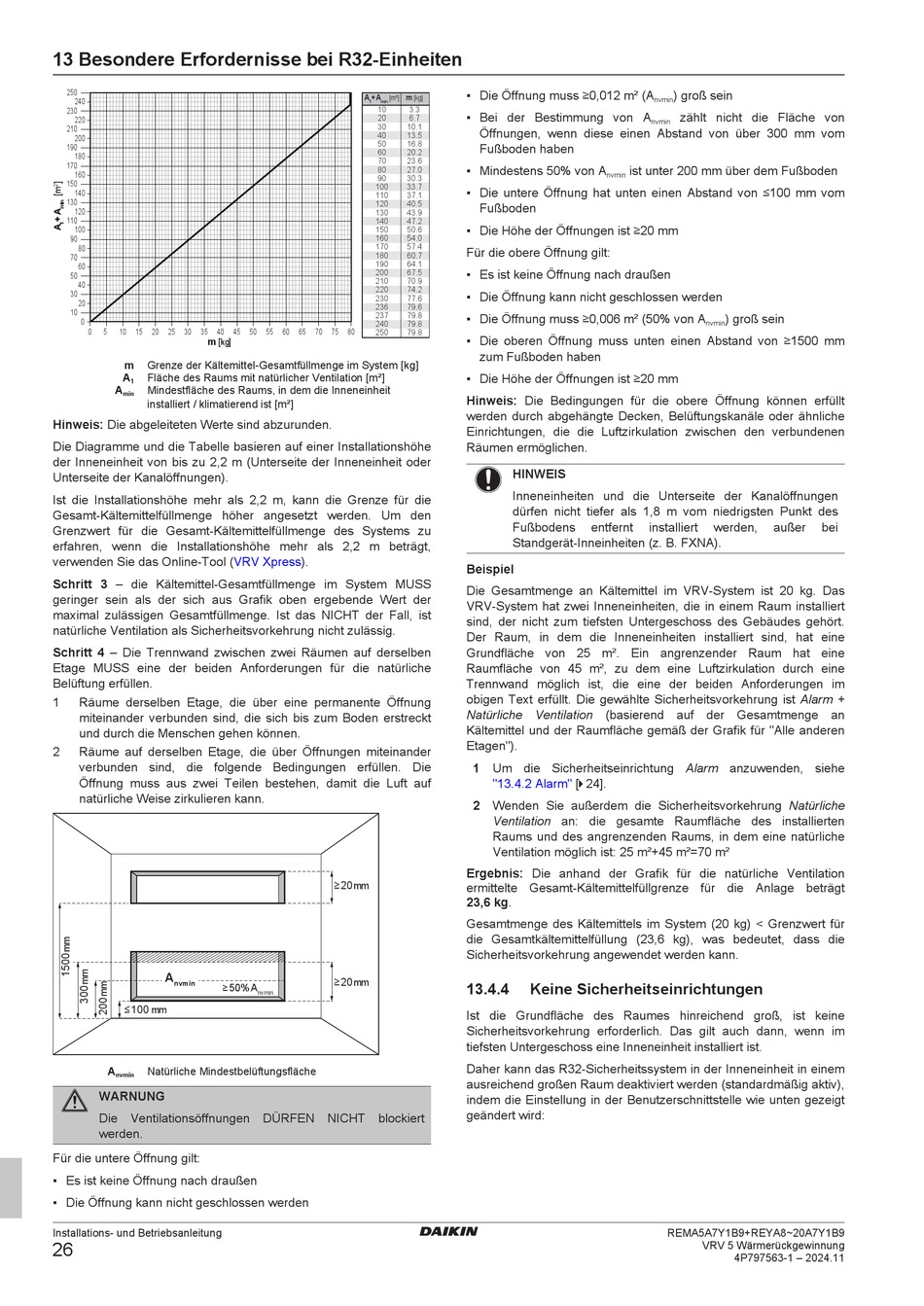

13 Besondere Erfordernisse bei R32-Einheiten
250
240
230
220
210
200
190
180
170
160
150
140
130
120
110
100
90
80
70
60
50
40
30
20
10
0
0 5 10 15 20 25 30 35 40
m [kg]
m Grenze der Kältemittel-Gesamtfüllmenge im System [kg]
A Fläche des Raums mit natürlicher Ventilation [m²]
1
A Mindestfläche des Raums, in dem die Inneneinheit
min
installiert / klimatierend ist [m²]
Hinweis: Die abgeleiteten Werte sind abzurunden.
Die Diagramme und die Tabelle basieren auf einer Installationshöhe
der Inneneinheit von bis zu 2,2 m (Unterseite der Inneneinheit oder
Unterseite der Kanalöffnungen).
Ist die Installationshöhe mehr als 2,2 m, kann die Grenze für die
Gesamt-Kältemittelfüllmenge höher angesetzt werden. Um den
Grenzwert für die Gesamt-Kältemittelfüllmenge des Systems zu
erfahren, wenn die Installationshöhe mehr als 2,2 m beträgt,
verwenden Sie das Online-Tool
Schritt 3 – die Kältemittel-Gesamtfüllmenge im System MUSS
geringer sein als der sich aus Grafik oben ergebende Wert der
maximal zulässigen Gesamtfüllmenge. Ist das NICHT der Fall, ist
natürliche Ventilation als Sicherheitsvorkehrung nicht zulässig.
Schritt 4 – Die Trennwand zwischen zwei Räumen auf derselben
Etage MUSS eine der beiden Anforderungen für die natürliche
Belüftung erfüllen.
1 Räume derselben Etage, die über eine permanente Öffnung
miteinander verbunden sind, die sich bis zum Boden erstreckt
und durch die Menschen gehen können.
2 Räume auf derselben Etage, die über Öffnungen miteinander
verbunden sind, die folgende Bedingungen erfüllen. Die
Öffnung muss aus zwei Teilen bestehen, damit die Luft auf
natürliche Weise zirkulieren kann.
A
nvmin
≥ 50% A
≤ 100 mm
A Natürliche Mindestbelüftungsfläche
nvmin
WARNUNG
Die Ventilationsöffnungen DÜRFEN NICHT blockiert
werden.
Für die untere Öffnung gilt:
▪ Es ist keine Öffnung nach draußen
▪ Die Öffnung kann nicht geschlossen werden
Installations- und Betriebsanleitung
26
A + A
[m²]
1 min
10
20
30
40
50
60
70
80
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
236
237
240
45 50 55 60 65 70 75 80
250
(VRV Xpress).
≥ 20 mm
≥ 20 mm
nvmin
▪ Die Öffnung muss ≥0,012 m² (A
m
[kg]
3.3
6.7 ▪ Bei der Bestimmung von A
10.1
Öffnungen, wenn diese einen Abstand von über 300 mm vom
13.5
16.8
Fußboden haben
20.2
23.6
27.0
▪ Mindestens 50% von A
30.3
33.7
▪ Die untere Öffnung hat unten einen Abstand von ≤100 mm vom
37.1
40.5
Fußboden
43.9
47.2
50.6
▪ Die Höhe der Öffnungen ist ≥20 mm
54.0
57.4
Für die obere Öffnung gilt:
60.7
64.1
67.5
▪ Es ist keine Öffnung nach draußen
70.9
74.2
▪ Die Öffnung kann nicht geschlossen werden
77.6
79.6
79.8
▪ Die Öffnung muss ≥0,006 m² (50% von A
79.8
79.8
▪ Die oberen Öffnung muss unten einen Abstand von ≥1500 mm
zum Fußboden haben
▪ Die Höhe der Öffnungen ist ≥20 mm
Hinweis: Die Bedingungen für die obere Öffnung können erfüllt
werden durch abgehängte Decken, Belüftungskanäle oder ähnliche
Einrichtungen, die die Luftzirkulation zwischen den verbundenen
Räumen ermöglichen.
HINWEIS
Inneneinheiten und die Unterseite der Kanalöffnungen
dürfen nicht tiefer als 1,8 m vom niedrigsten Punkt des
Fußbodens
Standgerät-Inneinheiten (z. B. FXNA).
Beispiel
Die Gesamtmenge an Kältemittel im VRV-System ist 20 kg. Das
VRV-System hat zwei Inneneinheiten, die in einem Raum installiert
sind, der nicht zum tiefsten Untergeschoss des Gebäudes gehört.
Der Raum, in dem die Inneneinheiten installiert sind, hat eine
Grundfläche von 25 m². Ein angrenzender Raum hat eine
Raumfläche von 45 m², zu dem eine Luftzirkulation durch eine
Trennwand möglich ist, die eine der beiden Anforderungen im
obigen Text erfüllt. Die gewählte Sicherheitsvorkehrung ist Alarm +
Natürliche Ventilation (basierend auf der Gesamtmenge an
Kältemittel und der Raumfläche gemäß der Grafik für "Alle anderen
Etagen").
1 Um die Sicherheitseinrichtung Alarm anzuwenden, siehe
"13.4.2 Alarm" [ 4 24].
2 Wenden Sie außerdem die Sicherheitsvorkehrung Natürliche
Ventilation an: die gesamte Raumfläche des installierten
Raums und des angrenzenden Raums, in dem eine natürliche
Ventilation möglich ist: 25 m²+45 m²=70 m²
Ergebnis: Die anhand der Grafik für die natürliche Ventilation
ermittelte Gesamt-Kältemittelfüllgrenze für die Anlage beträgt
23,6 kg.
Gesamtmenge des Kältemittels im System (20 kg) < Grenzwert für
die Gesamtkältemittelfüllung (23,6 kg), was bedeutet, dass die
Sicherheitsvorkehrung angewendet werden kann.
13.4.4 Keine Sicherheitseinrichtungen
Ist die Grundfläche des Raumes hinreichend groß, ist keine
Sicherheitsvorkehrung erforderlich. Das gilt auch dann, wenn im
tiefsten Untergeschoss eine Inneneinheit installiert ist.
Daher kann das R32-Sicherheitssystem in der Inneneinheit in einem
ausreichend großen Raum deaktiviert werden (standardmäßig aktiv),
indem die Einstellung in der Benutzerschnittstelle wie unten gezeigt
geändert wird:
) groß sein
nvmin
zählt nicht die Fläche von
nvmin
ist unter 200 mm über dem Fußboden
nvmin
) groß sein
nvmin
entfernt installiert werden,
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797563-1 – 2024.11
außer bei
