13 Besondere Erfordernisse bei R32-Einheiten

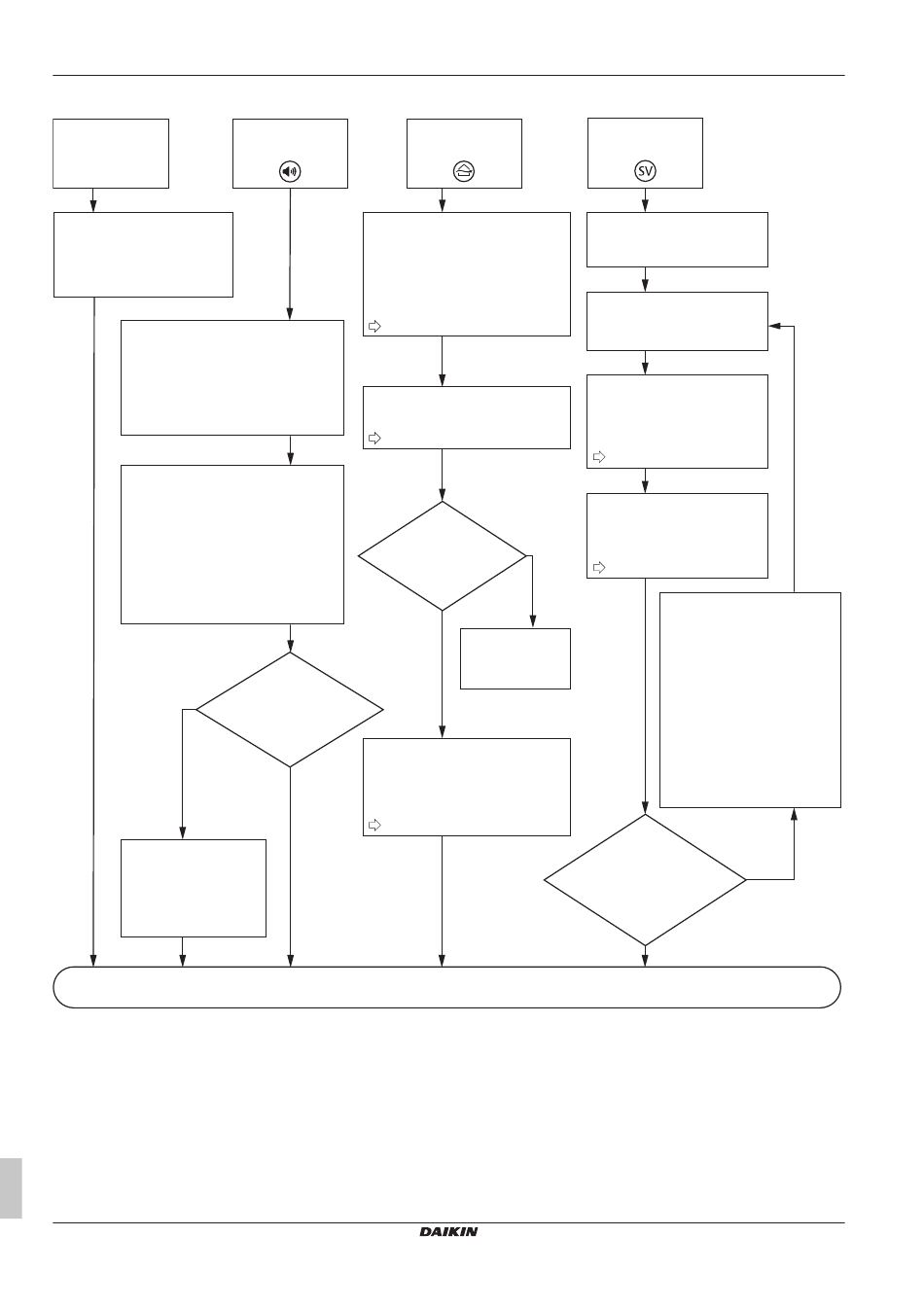

13.4.5 Überblick: Ablaufdiagramm
Keine
Sicherheitseinrichtungen
Entsprechend sind die bauseitigen
Einstellungen bei der Inneneinheit
durchzuführen.
Für jede Inneneinheit muss ein mit dem
R32-Sicherheitssystem kompatibler Fernregler
installiert werden. Siehe Voraussetzungen im Text
oben.
Ist die Inneneinheit in einem belegten Raum
installiert:
1. mit Einrichtungen zum Schlafen?
2. wo eine unkontrollierte Anzahl an Menschen
anwesend sein könnte?
3. wo Personen Zugang haben, die nicht mit
den notwendigen Sicherheitsvorkehrungen
vertraut sind?
4. wo Menschen in ihrer Bewegungsmöglichkeit
eingeschränkt sind?
JA
Die Alarmanlage muss
zusätzlich an einem
überwachten Ort mit
24-Stunden-Überwachung
warnen.
Hinweis: Das Ablaufdiagramm gibt einen Überblick. Für ein klares Verständnis und detaillierte Erklärungen sollten Sie immer den
vollständigen Text in diesem Handbuch lesen.
Installations- und Betriebsanleitung
28
Alarm
Bestimmen Sie die Gesamtfläche des
Raumes (= Gesamtfläche des Raums mit
natürlicher Ventilation und des Raums, in dem
die Inneneinheit installiert ist / klimatisierend
wirkt).
Siehe Schritt 1 im Kapitel oben
Grenzwert für die Gesamt-Kältemittelfüllung
ableiten.
Siehe Schritt 2 im Kapitel oben
Gesamtfüllmenge
Gesamtfüllmenge
Ist eine (oder mehrere)
der oben angegebenen
Bedingungen erfüllt?
Die Trennwand zwischen zwei Räumen auf
NEIN
derselben Etage MUSS eine der beiden
Anforderungen für die natürliche Belüftung
erfüllen.
Siehe Schritt 4 im Kapitel oben
Installation beginnen
Natürliche Ventilation
Die BS-Einheit ist standardmäßig mit
Absperrventilen ausgestattet.
Prüfen, ob die kleinste Raumgröße den
Anforderungen entspricht.
A + A [m²]
1 min
Die Fläche des kleinsten Raumes
bestimmen, die vom selben
Abzweig-Rohranschluss versorgt wird.
Siehe Schritt 1 im Text oben.
Grenze für
Gesamtfüllmenge [kg]
Maximale Kapazität der Inneneinheit
ableiten, die an den Abzweig-Rohran-
NEIN
schluss angeschlossen wird.
<
Grenze für
JA
Nicht zulässig!
Legen Sie andere
Sicherheitsvorkehrun-
gen fest.
Innen-Gesamtkapazitäts-Index
Absperrventile
Siehe Schritt 1 im Kapitel oben
A [m²]
min
Siehe Schritt 2 im Kapitel oben
Die Installation bei diesem Anschluss
ändern:
1. Die Fläche des kleinsten Raums
erhöhen
ODER
2. Die Leistung der angeschlossenen
Inneneinheit reduzieren bis unter
den Grenzwert
ODER
3. Die Leistung der Inneneinheit
aufteilen auf 2 separate Anschlüsse
für BS-Einheiten
ODER
4. Das System fein abstimmen mit
VRV Xpress.
NEIN
<
Leistungsindex-Grenze
JA
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797563-1 – 2024.11
