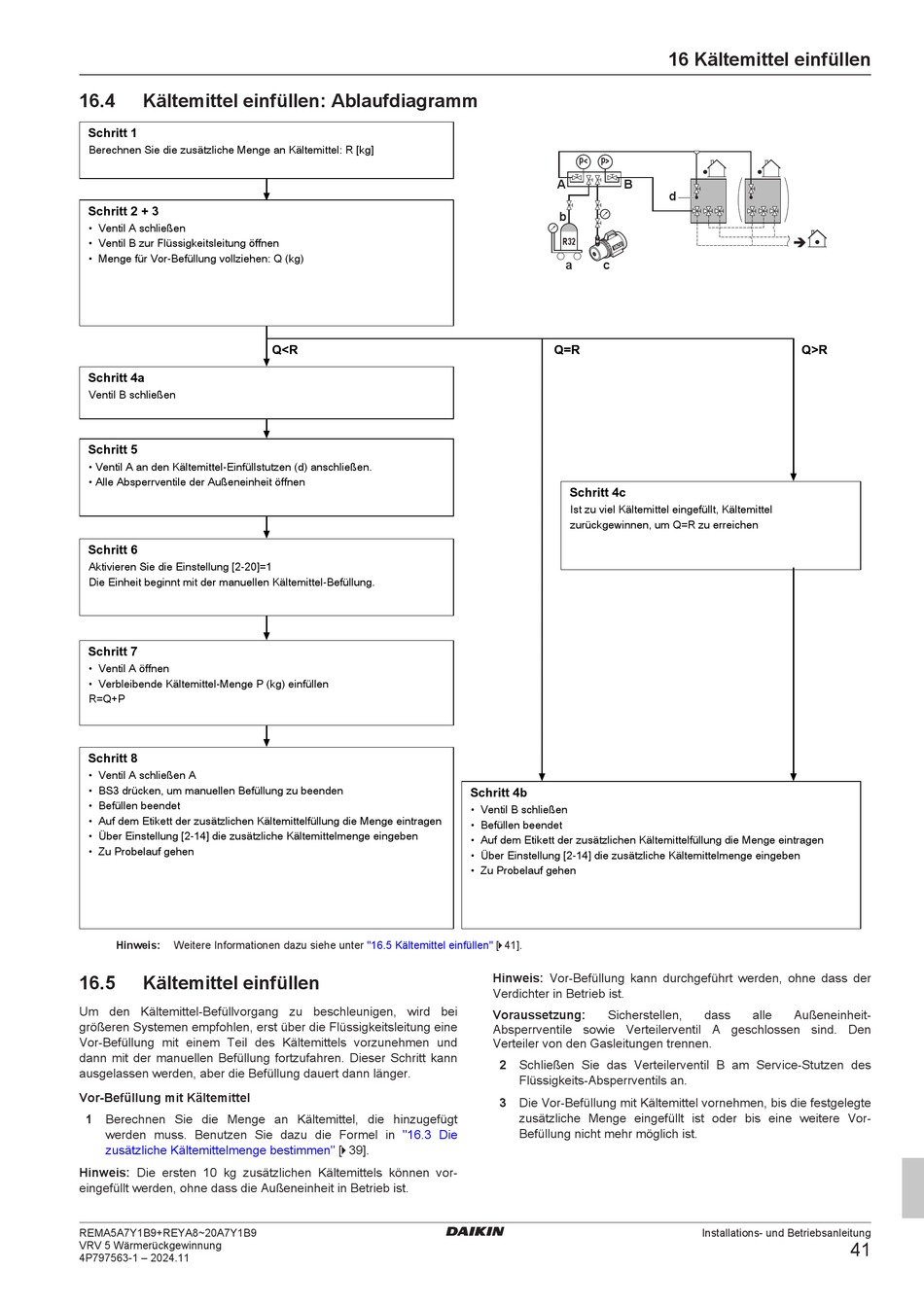

16.4 Kältemittel einfüllen: Ablaufdiagramm
Schritt 1
Berechnen Sie die zusätzliche Menge an Kältemittel: R [kg]
Schritt 2 + 3
• Ventil A schließen
• Ventil B zur Flüssigkeitsleitung öffnen
• Menge für Vor-Befüllung vollziehen: Q (kg)
Schritt 4a
Ventil B schließen
Schritt 5
• Ventil A an den Kältemittel-Einfüllstutzen (d) anschließen.
• Alle Absperrventile der Außeneinheit öffnen
Schritt 6
Aktivieren Sie die Einstellung [2-20]=1
Die Einheit beginnt mit der manuellen Kältemittel-Befüllung.
Schritt 7
• Ventil A öffnen
• Verbleibende Kältemittel-Menge P (kg) einfüllen
R=Q+P
Schritt 8
• Ventil A schließen A
• BS3 drücken, um manuellen Befüllung zu beenden
• Befüllen beendet
• Auf dem Etikett der zusätzlichen Kältemittelfüllung die Menge eintragen
• Über Einstellung [2-14] die zusätzliche Kältemittelmenge eingeben
• Zu Probelauf gehen
Hinweis: Weitere Informationen dazu siehe unter
16.5 Kältemittel einfüllen
Um den Kältemittel-Befüllvorgang zu beschleunigen, wird bei
größeren Systemen empfohlen, erst über die Flüssigkeitsleitung eine
Vor-Befüllung mit einem Teil des Kältemittels vorzunehmen und
dann mit der manuellen Befüllung fortzufahren. Dieser Schritt kann
ausgelassen werden, aber die Befüllung dauert dann länger.
Vor-Befüllung mit Kältemittel
1 Berechnen Sie die Menge an Kältemittel, die hinzugefügt
werden muss. Benutzen Sie dazu die Formel in
zusätzliche Kältemittelmenge
Hinweis: Die ersten 10 kg zusätzlichen Kältemittels können vor-
eingefüllt werden, ohne dass die Außeneinheit in Betrieb ist.
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797563-1 – 2024.11
Q<R
"16.5 Kältemittel
"16.3 Die
bestimmen" [ 4 39].
p < p >
A
b
R32
a c
Q=R
Schritt 4c
Ist zu viel Kältemittel eingefüllt, Kältemittel
zurückgewinnen, um Q=R zu erreichen
Schritt 4b
• Ventil B schließen
• Befüllen beendet
• Auf dem Etikett der zusätzlichen Kältemittelfüllung die Menge eintragen
• Über Einstellung [2-14] die zusätzliche Kältemittelmenge eingeben
• Zu Probelauf gehen
einfüllen" [ 4 41].
Hinweis: Vor-Befüllung kann durchgeführt werden, ohne dass der
Verdichter in Betrieb ist.
Voraussetzung: Sicherstellen,
Absperrventile sowie Verteilerventil A geschlossen sind. Den
Verteiler von den Gasleitungen trennen.
2 Schließen Sie das Verteilerventil B am Service-Stutzen des
Flüssigkeits-Absperrventils an.
3 Die Vor-Befüllung mit Kältemittel vornehmen, bis die festgelegte
zusätzliche Menge eingefüllt ist oder bis eine weitere Vor-
Befüllung nicht mehr möglich ist.
