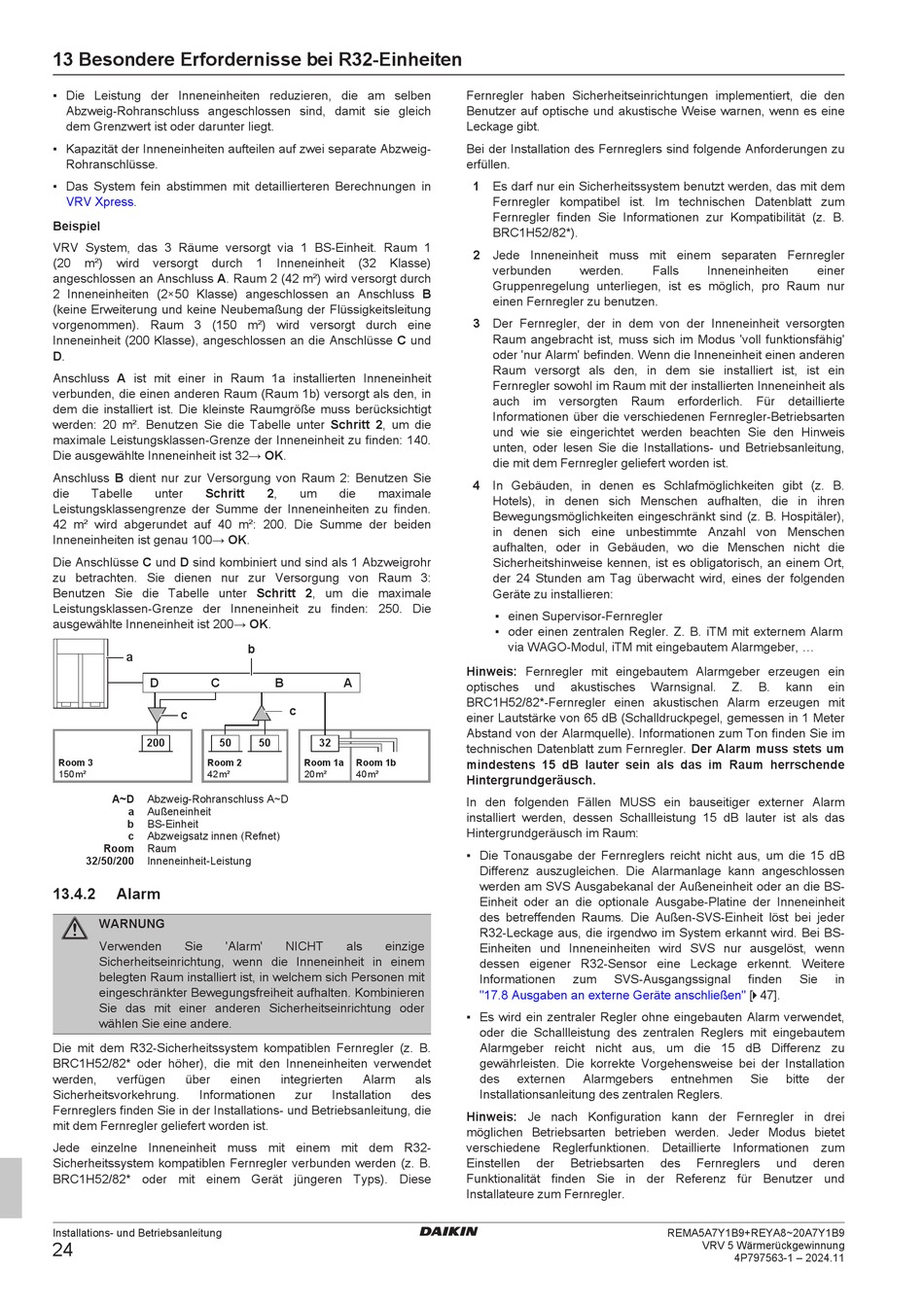

Daikin VRV 5 REYA8A7Y1B9 Installation Und Betriebsanleitung Seite 24

13 Besondere Erfordernisse bei R32-Einheiten
▪ Die Leistung der Inneneinheiten reduzieren, die am selben
Abzweig-Rohranschluss angeschlossen sind, damit sie gleich
dem Grenzwert ist oder darunter liegt.
▪ Kapazität der Inneneinheiten aufteilen auf zwei separate Abzweig-
Rohranschlüsse.
▪ Das System fein abstimmen mit detaillierteren Berechnungen in
VRV Xpress.
Beispiel
VRV System, das 3 Räume versorgt via 1 BS-Einheit. Raum 1
(20 m²) wird versorgt durch
angeschlossen an Anschluss A. Raum 2 (42 m²) wird versorgt durch
2 Inneneinheiten (2×50 Klasse) angeschlossen an Anschluss B
(keine Erweiterung und keine Neubemaßung der Flüssigkeitsleitung
vorgenommen). Raum 3 (150 m²) wird versorgt durch eine
Inneneinheit (200 Klasse), angeschlossen an die Anschlüsse C und
D.
Anschluss A ist mit einer in Raum 1a installierten Inneneinheit
verbunden, die einen anderen Raum (Raum 1b) versorgt als den, in
dem die installiert ist. Die kleinste Raumgröße muss berücksichtigt
werden: 20 m². Benutzen Sie die Tabelle unter Schritt 2, um die
maximale Leistungsklassen-Grenze der Inneneinheit zu finden: 140.
Die ausgewählte Inneneinheit ist 32→ OK.
Anschluss B dient nur zur Versorgung von Raum 2: Benutzen Sie
die Tabelle unter Schritt
Leistungsklassengrenze der Summe der Inneneinheiten zu finden.
42 m² wird abgerundet auf 40 m²: 200. Die Summe der beiden
Inneneinheiten ist genau 100→ OK.
Die Anschlüsse C und D sind kombiniert und sind als 1 Abzweigrohr
zu betrachten. Sie dienen nur zur Versorgung von Raum 3:
Benutzen Sie die Tabelle unter Schritt 2, um die maximale
Leistungsklassen-Grenze der Inneneinheit zu finden: 250. Die
ausgewählte Inneneinheit ist 200→ OK.
a
D C
c
200 50
Room 3 Room 2
150 m² 42 m²
A~D Abzweig-Rohranschluss A~D
a Außeneinheit
b BS-Einheit
c Abzweigsatz innen (Refnet)
Room Raum
32/50/200 Inneneinheit-Leistung
13.4.2 Alarm
WARNUNG
Verwenden Sie 'Alarm'
Sicherheitseinrichtung, wenn die Inneneinheit in einem
belegten Raum installiert ist, in welchem sich Personen mit
eingeschränkter Bewegungsfreiheit aufhalten. Kombinieren
Sie das mit einer anderen Sicherheitseinrichtung oder
wählen Sie eine andere.
Die mit dem R32-Sicherheitssystem kompatiblen Fernregler (z. B.
BRC1H52/82* oder höher), die mit den Inneneinheiten verwendet
werden, verfügen über
Sicherheitsvorkehrung. Informationen
Fernreglers finden Sie in der Installations- und Betriebsanleitung, die
mit dem Fernregler geliefert worden ist.
Jede einzelne Inneneinheit muss mit einem mit dem R32-
Sicherheitssystem kompatiblen Fernregler verbunden werden (z. B.
BRC1H52/82* oder mit einem Gerät jüngeren Typs). Diese
Installations- und Betriebsanleitung
24
1 Inneneinheit (32 Klasse)
2, um die maximale
b
B A
c
50 32
Room 1a Room 1b
20 m² 40 m²
NICHT als einzige
einen integrierten Alarm
zur Installation
Fernregler haben Sicherheitseinrichtungen implementiert, die den
Benutzer auf optische und akustische Weise warnen, wenn es eine
Leckage gibt.
Bei der Installation des Fernreglers sind folgende Anforderungen zu
erfüllen.
1 Es darf nur ein Sicherheitssystem benutzt werden, das mit dem
Fernregler kompatibel ist. Im technischen Datenblatt zum
Fernregler finden Sie Informationen zur Kompatibilität (z. B.
BRC1H52/82*).
2 Jede Inneneinheit muss mit einem separaten Fernregler
verbunden werden.
Gruppenregelung unterliegen, ist es möglich, pro Raum nur
einen Fernregler zu benutzen.
3 Der Fernregler, der in dem von der Inneneinheit versorgten
Raum angebracht ist, muss sich im Modus 'voll funktionsfähig'
oder 'nur Alarm' befinden. Wenn die Inneneinheit einen anderen
Raum versorgt als den, in dem sie installiert ist, ist ein
Fernregler sowohl im Raum mit der installierten Inneneinheit als
auch im versorgten
Informationen über die verschiedenen Fernregler-Betriebsarten
und wie sie eingerichtet werden beachten Sie den Hinweis
unten, oder lesen Sie die Installations- und Betriebsanleitung,
die mit dem Fernregler geliefert worden ist.
4 In Gebäuden, in denen es Schlafmöglichkeiten gibt (z. B.
Hotels), in denen sich Menschen aufhalten, die in ihren
Bewegungsmöglichkeiten eingeschränkt sind (z. B. Hospitäler),
in denen sich eine unbestimmte Anzahl von Menschen
aufhalten, oder in Gebäuden, wo die Menschen nicht die
Sicherheitshinweise kennen, ist es obligatorisch, an einem Ort,
der 24 Stunden am Tag überwacht wird, eines der folgenden
Geräte zu installieren:
▪ einen Supervisor-Fernregler
▪ oder einen zentralen Regler. Z. B. iTM mit externem Alarm
via WAGO-Modul, iTM mit eingebautem Alarmgeber, ...
Hinweis: Fernregler mit eingebautem Alarmgeber erzeugen ein
optisches und akustisches
BRC1H52/82*-Fernregler einen akustischen Alarm erzeugen mit
einer Lautstärke von 65 dB (Schalldruckpegel, gemessen in 1 Meter
Abstand von der Alarmquelle). Informationen zum Ton finden Sie im
technischen Datenblatt zum Fernregler. Der Alarm muss stets um
mindestens 15 dB lauter sein als das im Raum herrschende
Hintergrundgeräusch.
In den folgenden Fällen MUSS ein bauseitiger externer Alarm
installiert werden, dessen Schallleistung 15 dB lauter ist als das
Hintergrundgeräusch im Raum:
▪ Die Tonausgabe der Fernreglers reicht nicht aus, um die 15 dB
Differenz auszugleichen. Die Alarmanlage kann angeschlossen
werden am SVS Ausgabekanal der Außeneinheit oder an die BS-
Einheit oder an die optionale Ausgabe-Platine der Inneneinheit
des betreffenden Raums. Die Außen-SVS-Einheit löst bei jeder
R32-Leckage aus, die irgendwo im System erkannt wird. Bei BS-
Einheiten und Inneneinheiten wird SVS nur ausgelöst, wenn
dessen eigener R32-Sensor eine Leckage erkennt. Weitere
Informationen zum
"17.8 Ausgaben an externe Geräte
▪ Es wird ein zentraler Regler ohne eingebauten Alarm verwendet,
oder die Schallleistung des zentralen Reglers mit eingebautem
Alarmgeber reicht nicht aus, um die 15 dB Differenz zu
gewährleisten. Die korrekte Vorgehensweise bei der Installation
als des externen Alarmgebers
des Installationsanleitung des zentralen Reglers.
Hinweis: Je nach Konfiguration kann der Fernregler in drei
möglichen Betriebsarten betrieben werden. Jeder Modus bietet
verschiedene Reglerfunktionen. Detaillierte Informationen zum
Einstellen der Betriebsarten
Funktionalität finden Sie in der Referenz für Benutzer und
Installateure zum Fernregler.
Falls Inneneinheiten
Raum erforderlich. Für detaillierte
Warnsignal. Z. B. kann
SVS-Ausgangssignal finden
anschließen" [ 4 47].
entnehmen Sie bitte
des Fernreglers und
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797563-1 – 2024.11
