9 Veränderung des Installationsortes
8.2.13 Symptom: Der Lüfter des Außengeräts
dreht sich nicht
Während des Betriebs wird die Geschwindigkeit des Lüfters so
gesteuert, dass der Betrieb des Produkts optimiert wird.
8.2.14 Symptom: Auf dem Display wird „88"
angezeigt
Dies ist unmittelbar nach dem Einschalten des Hauptschalters der
Fall und bedeutet, dass sich
Normalzustand befindet. Dies dauert 1 Minute lang an.
8.2.15 Symptom: Der Verdichter des
Außengeräts schaltet sich nach einem
kurzen Heizbetrieb nicht ab
Damit soll verhindert werden, dass Kältemittel im Verdichter
verbleibt. Das Gerät schaltet sich nach 5 bis 10 Minuten ab.
8.2.16 Symptom: Das Innere eines Außengeräts
ist auch nach dem Abstellen des Geräts
warm.
Dies ist darauf zurückzuführen, dass die Kurbelgehäuseheizung den
Verdichter erwärmt, so dass der Verdichter problemlos anlaufen
kann.
8.2.17 Symptom: Heiße Luft ist zu spüren, wenn
das Innengerät ausgeschaltet ist
Mehrere verschiedene Innengeräte werden im selben System
betrieben. Wenn ein anderes Gerät in Betrieb ist, fließt weiterhin
etwas Kältemittel durch das Gerät.
Für den Installateur
11 Über das Paket
Beachten Sie Folgendes:
▪ Bei Auslieferung MUSS die Einheit auf Beschädigungen und
Vollständigkeit überprüft werden. Beschädigungen oder fehlende
Teile MÜSSEN unverzüglich dem Schadensreferenten der
Spedition mitgeteilt werden.
▪ Bringen Sie das verpackte Gerät so nahe wie möglich an den
endgültigen Aufstellungsort, um eine Beschädigung während des
Transports zu vermeiden.
▪ Bereiten Sie im Voraus den Weg vor, auf welchem die Einheit am
besten zum Installationsort gebracht werden kann.

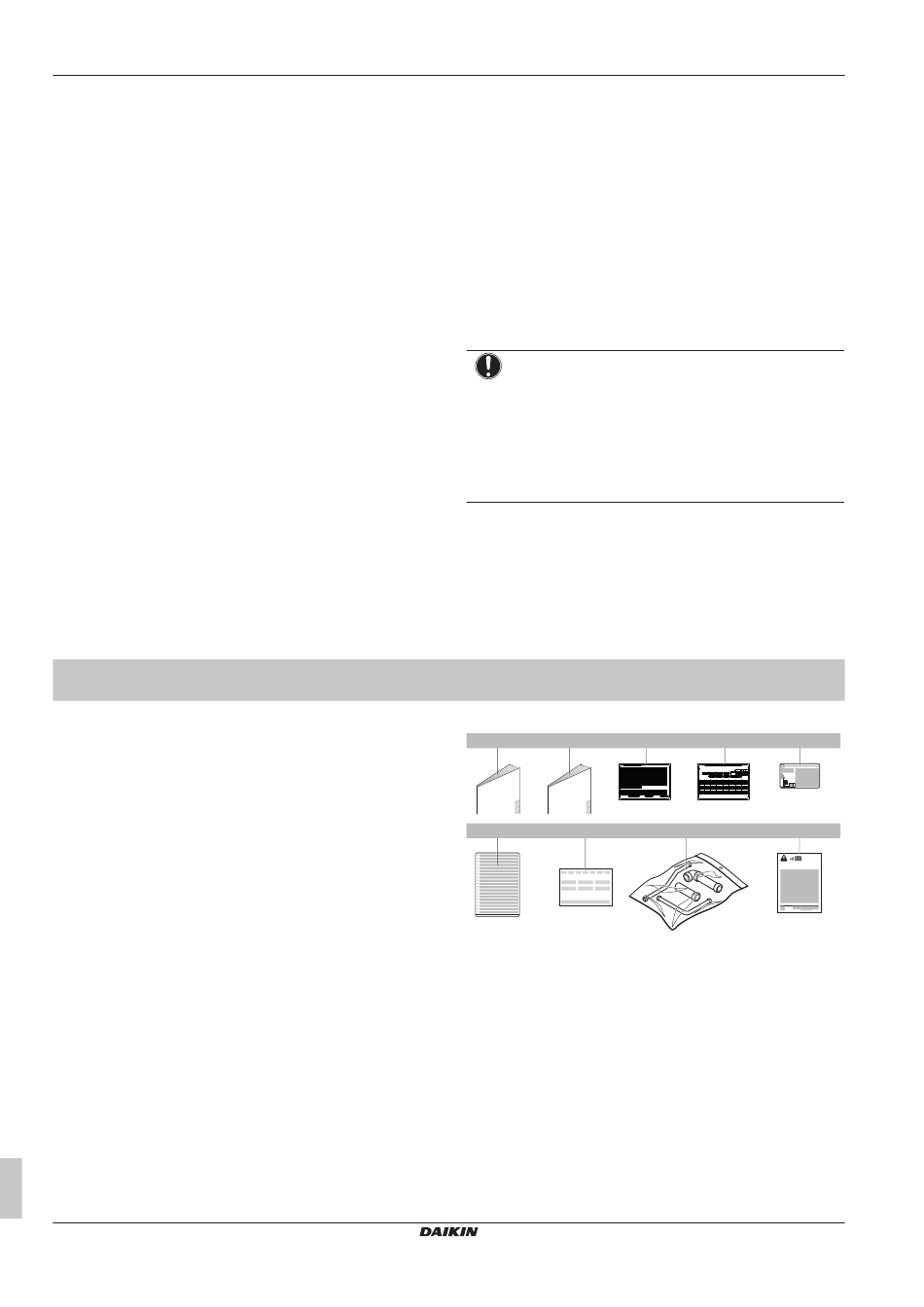

11.1 So entfernen Sie das Zubehör vom
Außengerät
Vergewissern Sie sich, dass alle Zubehörteile der Einheit vorhanden
sind.
Installations- und Betriebsanleitung
18
die Benutzerschnittstelle im
9 Veränderung des
Installationsortes
Wenn Sie die gesamte Anlage entfernen und neu installieren wollen,
wenden Sie sich an Ihren Händler. Das Umsetzen von Einheiten
erfordert technische Expertise.
10 Entsorgung
Diese Einheit verwendet Hydrofluorkohlenstoff. Fragen Sie Ihren
Händler, wenn Sie diese Einheit ausrangieren wollen. Es ist
gesetzlich vorgeschrieben, Kältemittel gemäß den "Auffang- und
Vernichtungsvorschriften für Hydrofluorkohlenstoff" aufzufangen, zu
transportieren und zu entsorgen.
HINWEIS
Versuchen Sie auf KEINEN Fall, das System selber
auseinander zu nehmen. Die Demontage des Systems
sowie die Handhabung von Kältemittel, Öl und weiteren
Teilen MUSS in Übereinstimmung mit den entsprechenden
Vorschriften erfolgen. Einheiten MÜSSEN bei einer
Einrichtung aufbereitet
Wiederverwendung, Recycling
spezialisiert ist.
a b
1× 1×
REQUEST FOR THE INDICATION OF INSTALLATION INFORMATION
1. RECORD OF INDOOR UNIT MODEL AND INSTALLATION SITE
No. 1 2 3 4
INSTALLATION MODELNAME
SITE
No. 11 12 13 14
MODELNAME
INSTALLATION SITE
No. 21 22 23 24
MODELNAME
INSTALLATION SITE
No. 31 32 33 34
MODELNAME
INSTALLATION SITE
No. 41 42 43 44
MODELNAME
INSTALLATION SITE
No. 51 52 53 54
MODELNAME
INSTALLATION SITE
No. 61 62 63 64
MODELNAME
INSTALLATION SITE
2. RECORD FOR SETTINGS (CONTENTS SEE INSTALLATION MANUAL)
SETTING VALUE REMARK DATE
3. RECORD OF INSTALLATION DATE DAY MONTH YEAR
6. AFTER EQUIPPING, PLEASE PUT IT ON THE BACK SIDE OF THE FRONT PLATE.
f g
1× 1×
a Allgemeine Sicherheitshinweise
b Installations- und Betriebsanleitung
c Etikett für zusätzliche Kältemittelbefüllung
d Aufkleber für Installationsinformationen
e Etikett bezüglich fluorierte Treibhausgase
f Mehrsprachiges Etikett bezüglich fluorierte
Treibhausgase
g Konformitätserklärung
h Beutel für Zusatzrohre
i Etikett mit der Aufforderung, sich aus dem Bereich der
Transportstütze zu entfernen (nur bei 5~12 HP)
werden, die
und Wiederverwertung
c d e
1× 1× 1×
REQUEST FOR THE INDICATION OF ADDITIONAL REFRIGERANT CHARGING AND LEAK DETECTION OPERATION RESULT
BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.
BE SURE TO FILL OUT THE BLANKS, WHICH ARE NEEDED FOR AFTER-SALE SERVICES.
1. CALCULATION OF ADDITIONAL REFRIGERANT CHARGING AMOUNT
5 6 7 8 9 10
WHEN RE-CHARGING TOTAL AMOUNT OF REFRIGERANT , CHARGE THE TOTAL OF THE AMOUNT CHARGED AT CALCULATE THE ADDITIONAL REFRIGERANT CHARGING AMOUNT BASED ON THE FORMULA BELOW BEFORE CHARGING.
SHIPMENT (INDICATED ON THE MACHINE NAMEPLATE) AND THE ADDITIONAL AMOUNT SHOWN AS FOLLOWS : Total indoor unit
15 16 17 18 19 20 kg ratio (CR) capacity connection 8HP 10-12HP 14-16HP 18-20HP
OUTDOOR ADDITIONAL CHARGING TOTAL LENGTH OF LIQUID TOTAL LENGTH OF LIQUID TOTAL LENGTH OF LIQUID Total indoor unit capacity when piping length <30m 105%< CR < 130% 50%< CR < 105% 0.5 0 0.5 0 0.5 0 1.0 0.5
UNIT AMOUNT PIPE SIZE O22.2 x 0.37 PIPE SIZE O19.1 x 0.26 PIPE SIZE O15.9 x 0.18 70%< CR < 85% 50%< CR < 70% 0.3 0 0.5 0 0 0.5 0.5 1.0
25 26 27 28 29 30 kg (m) x 0.37 (m) x 0.26 (m) x 0.18 Total indoor unit capacity when piping length >30m 85%< CR < 105% 0.7 1 1 1.5
TOTAL LENGTH OF LIQUID TOTAL LENGTH OF LIQUID TOTAL LENGTH OF LIQUID 105%< CR < 130% 1.2 1.5 1.5 2.0
PIPE SIZE O12.7 x 0.12 PIPE SIZE O9.5 x 0.059 PIPE SIZE O6.4 x 0.022 ONLY FOR RYYQ8~20 MODELS
35 36 37 38 39 40 (m) x 0.12 (m) x 0.059 (m) x 0.022 kg RYYQ8~12 0.9 RYYQ14-16 1.1 RYYQ18-20 1.3
2. RECORD OF ADDITIONAL REFRIGERANT CHARGE AMOUNT AND RESULT OF LEAK CHECK OPERATION
45 46 47 48 49 50 DATE
AMOUNT
55 56 57 58 59 60 RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
DATE
AMOUNT
RESULT LEAK CHECK
SETTING VALUE REMARK DATE
DATE
AMOUNT
RESULT LEAK CHECK
3. FOR DETAILS CONCERNING PIPING SELECTION AND CALCULATION OR HOW TO OPERATE THE LEAK DETECTION FUNCTION, PLEASE REFER TO THE INSTALLATION MANUAL.
4. MODEL NAME 5. MANUFACTURING NUMBER 4. AFTER FILLING IN THIS TABLE, PLEASE PUT IT ON THE SWITCH BOX COVER.
3P328191-1 3P328192-1
h i
1× 1×
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797563-1 – 2024.11
