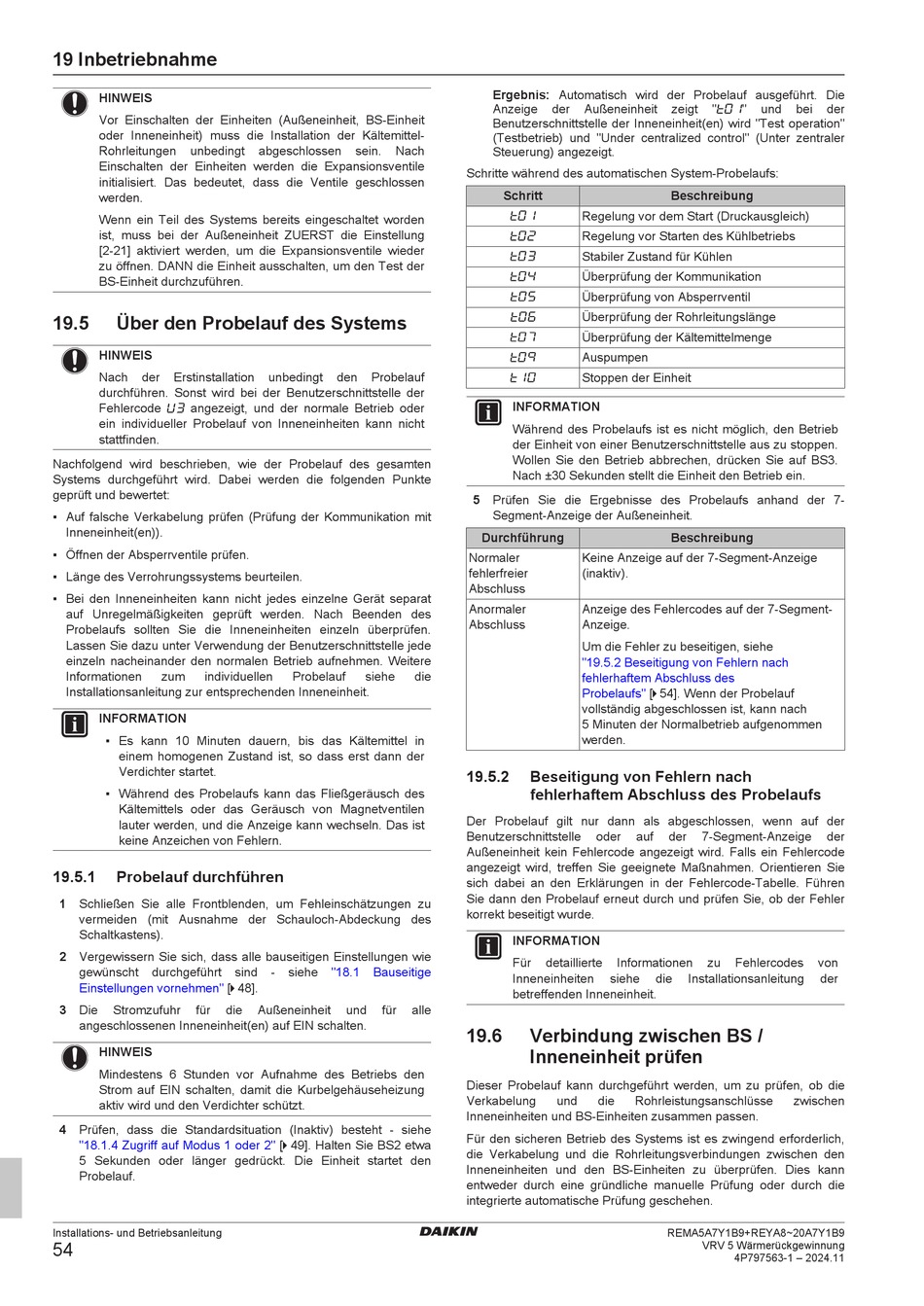

19 Inbetriebnahme
HINWEIS
Vor Einschalten der Einheiten (Außeneinheit, BS-Einheit
oder Inneneinheit) muss die Installation der Kältemittel-
Rohrleitungen unbedingt
Einschalten der Einheiten werden die Expansionsventile
initialisiert. Das bedeutet, dass die Ventile geschlossen
werden.
Wenn ein Teil des Systems bereits eingeschaltet worden
ist, muss bei der Außeneinheit ZUERST die Einstellung
[2-21] aktiviert werden, um die Expansionsventile wieder
zu öffnen. DANN die Einheit ausschalten, um den Test der
BS-Einheit durchzuführen.
19.5 Über den Probelauf des Systems
HINWEIS
Nach der Erstinstallation
durchführen. Sonst wird bei der Benutzerschnittstelle der
Fehlercode angezeigt, und der normale Betrieb oder
ein individueller Probelauf von Inneneinheiten kann nicht
stattfinden.
Nachfolgend wird beschrieben, wie der Probelauf des gesamten
Systems durchgeführt wird. Dabei werden die folgenden Punkte
geprüft und bewertet:
▪ Auf falsche Verkabelung prüfen (Prüfung der Kommunikation mit
Inneneinheit(en)).
▪ Öffnen der Absperrventile prüfen.
▪ Länge des Verrohrungssystems beurteilen.
▪ Bei den Inneneinheiten kann nicht jedes einzelne Gerät separat
auf Unregelmäßigkeiten geprüft werden. Nach Beenden des
Probelaufs sollten Sie die Inneneinheiten einzeln überprüfen.
Lassen Sie dazu unter Verwendung der Benutzerschnittstelle jede
einzeln nacheinander den normalen Betrieb aufnehmen. Weitere
Informationen zum individuellen
Installationsanleitung zur entsprechenden Inneneinheit.
INFORMATION
▪ Es kann 10 Minuten dauern, bis das Kältemittel in
einem homogenen Zustand ist, so dass erst dann der
Verdichter startet.
▪ Während des Probelaufs kann das Fließgeräusch des
Kältemittels oder das Geräusch von Magnetventilen
lauter werden, und die Anzeige kann wechseln. Das ist
keine Anzeichen von Fehlern.
19.5.1 Probelauf durchführen
1 Schließen Sie alle Frontblenden, um Fehleinschätzungen zu
vermeiden (mit Ausnahme der Schauloch-Abdeckung des
Schaltkastens).
2 Vergewissern Sie sich, dass alle bauseitigen Einstellungen wie
gewünscht durchgeführt
vornehmen" [ 4 48].
Einstellungen
3 Die Stromzufuhr für die
angeschlossenen Inneneinheit(en) auf EIN schalten.
HINWEIS
Mindestens 6 Stunden vor Aufnahme des Betriebs den
Strom auf EIN schalten, damit die Kurbelgehäuseheizung
aktiv wird und den Verdichter schützt.
4 Prüfen, dass die Standardsituation (Inaktiv) besteht - siehe
"18.1.4 Zugriff auf Modus 1 oder
5 Sekunden oder länger gedrückt. Die Einheit startet den
Probelauf.
Installations- und Betriebsanleitung
54
abgeschlossen sein. Nach
unbedingt den Probelauf
Probelauf siehe
sind - siehe "18.1 Bauseitige
Außeneinheit und für
2" [ 4 49]. Halten Sie BS2 etwa
Ergebnis: Automatisch wird der Probelauf ausgeführt. Die
Anzeige der Außeneinheit
Benutzerschnittstelle der Inneneinheit(en) wird "Test operation"
(Testbetrieb) und "Under centralized control" (Unter zentraler
Steuerung) angezeigt.
Schritte während des automatischen System-Probelaufs:
Schritt
Regelung vor dem Start (Druckausgleich)
Regelung vor Starten des Kühlbetriebs
Stabiler Zustand für Kühlen
Überprüfung der Kommunikation
Überprüfung von Absperrventil
Überprüfung der Rohrleitungslänge
Überprüfung der Kältemittelmenge
Auspumpen
Stoppen der Einheit
INFORMATION
Während des Probelaufs ist es nicht möglich, den Betrieb
der Einheit von einer Benutzerschnittstelle aus zu stoppen.
Wollen Sie den Betrieb abbrechen, drücken Sie auf BS3.
Nach ±30 Sekunden stellt die Einheit den Betrieb ein.
5 Prüfen Sie die Ergebnisse des Probelaufs anhand der 7-
Segment-Anzeige der Außeneinheit.
Durchführung
Normaler Keine Anzeige auf der 7-Segment-Anzeige
fehlerfreier (inaktiv).
Abschluss
Anormaler Anzeige des Fehlercodes auf der 7-Segment-
Abschluss Anzeige.
Um die Fehler zu beseitigen, siehe
"19.5.2 Beseitigung von Fehlern nach
die
fehlerhaftem Abschluss des
Probelaufs" [ 4 54]. Wenn der Probelauf
vollständig abgeschlossen ist, kann nach
5 Minuten der Normalbetrieb aufgenommen
werden.
19.5.2 Beseitigung von Fehlern nach
fehlerhaftem Abschluss des Probelaufs
Der Probelauf gilt nur dann als abgeschlossen, wenn auf der
Benutzerschnittstelle
Außeneinheit kein Fehlercode angezeigt wird. Falls ein Fehlercode
angezeigt wird, treffen Sie geeignete Maßnahmen. Orientieren Sie
sich dabei an den Erklärungen in der Fehlercode-Tabelle. Führen
Sie dann den Probelauf erneut durch und prüfen Sie, ob der Fehler
korrekt beseitigt wurde.
INFORMATION
Für detaillierte
Inneneinheiten
betreffenden Inneneinheit.
alle
19.6 Verbindung zwischen BS /
Inneneinheit prüfen
Dieser Probelauf kann durchgeführt werden, um zu prüfen, ob die
Verkabelung und
Inneneinheiten und BS-Einheiten zusammen passen.
Für den sicheren Betrieb des Systems ist es zwingend erforderlich,
die Verkabelung und die Rohrleitungsverbindungen zwischen den
Inneneinheiten und den BS-Einheiten zu überprüfen. Dies kann
entweder durch eine gründliche manuelle Prüfung oder durch die
integrierte automatische Prüfung geschehen.
zeigt " " und
Beschreibung
Beschreibung
oder auf der 7-Segment-Anzeige
Informationen zu Fehlercodes
siehe die Installationsanleitung
die Rohrleistungsanschlüsse
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797563-1 – 2024.11
bei der
der
von
der
zwischen
