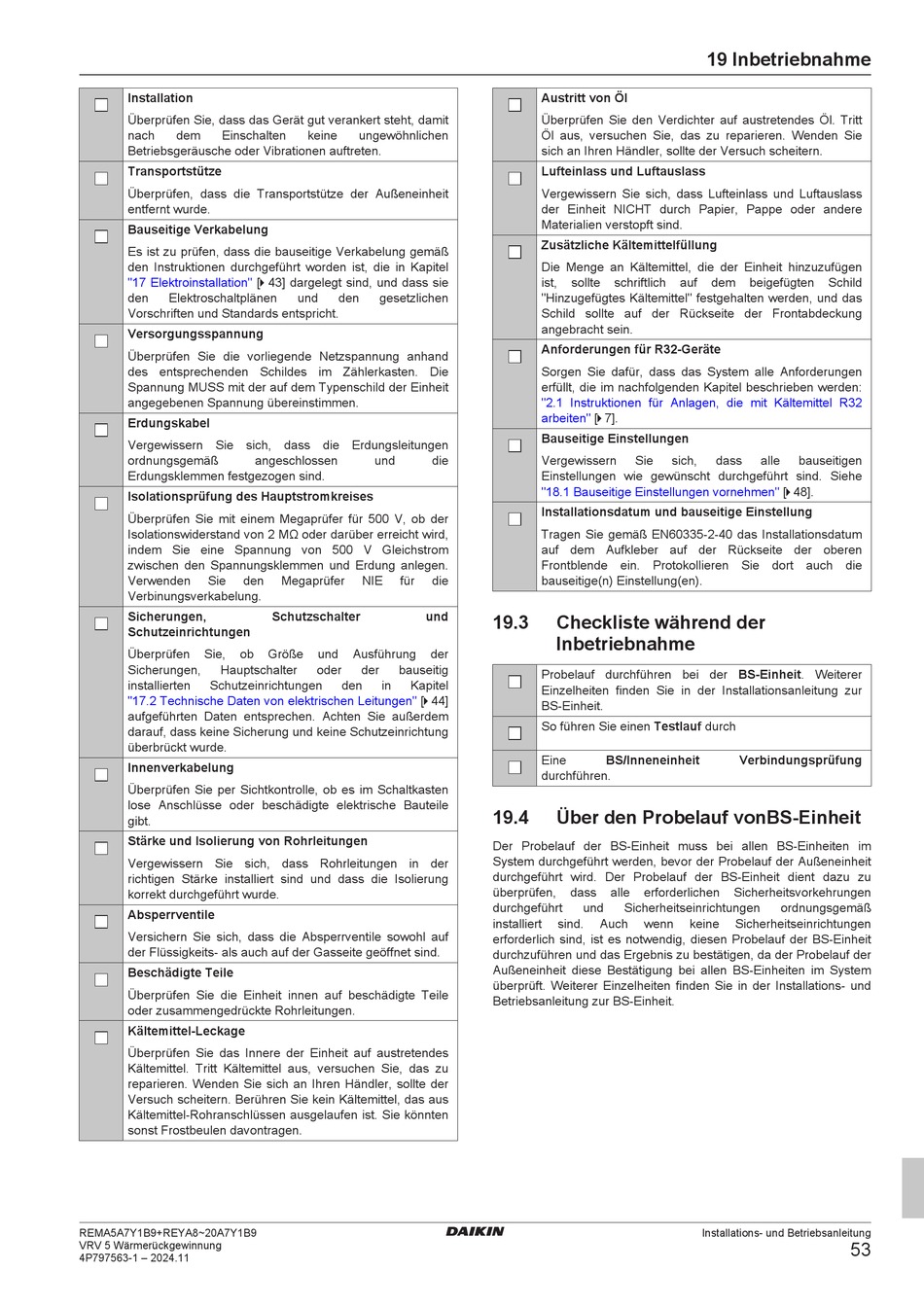

Installation
Überprüfen Sie, dass das Gerät gut verankert steht, damit
nach dem Einschalten
Betriebsgeräusche oder Vibrationen auftreten.
Transportstütze
Überprüfen, dass die Transportstütze der Außeneinheit
entfernt wurde.
Bauseitige Verkabelung
Es ist zu prüfen, dass die bauseitige Verkabelung gemäß
den Instruktionen durchgeführt worden ist, die in Kapitel
"17 Elektroinstallation" [ 4 43] dargelegt sind, und dass sie
den Elektroschaltplänen
Vorschriften und Standards entspricht.
Versorgungsspannung
Überprüfen Sie die vorliegende Netzspannung anhand
des entsprechenden Schildes im Zählerkasten. Die
Spannung MUSS mit der auf dem Typenschild der Einheit
angegebenen Spannung übereinstimmen.
Erdungskabel
Vergewissern Sie sich, dass die Erdungsleitungen
ordnungsgemäß
Erdungsklemmen festgezogen sind.
Isolationsprüfung des Hauptstromkreises
Überprüfen Sie mit einem Megaprüfer für 500 V, ob der
Isolationswiderstand von 2 MΩ oder darüber erreicht wird,
indem Sie eine Spannung von 500 V Gleichstrom
zwischen den Spannungsklemmen und Erdung anlegen.
Verwenden Sie den
Verbinungsverkabelung.
Sicherungen,
Schutzeinrichtungen
Überprüfen Sie, ob
Sicherungen, Hauptschalter
installierten Schutzeinrichtungen
"17.2 Technische Daten von elektrischen
aufgeführten Daten entsprechen. Achten Sie außerdem
darauf, dass keine Sicherung und keine Schutzeinrichtung
überbrückt wurde.
Innenverkabelung
Überprüfen Sie per Sichtkontrolle, ob es im Schaltkasten
lose Anschlüsse oder beschädigte elektrische Bauteile
gibt.
Stärke und Isolierung von Rohrleitungen
Vergewissern Sie sich, dass Rohrleitungen in der
richtigen Stärke installiert sind und dass die Isolierung
korrekt durchgeführt wurde.
Absperrventile
Versichern Sie sich, dass die Absperrventile sowohl auf
der Flüssigkeits- als auch auf der Gasseite geöffnet sind.
Beschädigte Teile
Überprüfen Sie die Einheit innen auf beschädigte Teile
oder zusammengedrückte Rohrleitungen.
Kältemittel-Leckage
Überprüfen Sie das Innere der Einheit auf austretendes
Kältemittel. Tritt Kältemittel aus, versuchen Sie, das zu
reparieren. Wenden Sie sich an Ihren Händler, sollte der
Versuch scheitern. Berühren Sie kein Kältemittel, das aus
Kältemittel-Rohranschlüssen ausgelaufen ist. Sie könnten
sonst Frostbeulen davontragen.
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797563-1 – 2024.11
keine ungewöhnlichen
und den gesetzlichen
angeschlossen und
Megaprüfer NIE für
Schutzschalter und
Größe und Ausführung
oder der bauseitig
den in Kapitel
Leitungen" [ 4 44]
Austritt von Öl
Überprüfen Sie den Verdichter auf austretendes Öl. Tritt
Öl aus, versuchen Sie, das zu reparieren. Wenden Sie
sich an Ihren Händler, sollte der Versuch scheitern.
Lufteinlass und Luftauslass
Vergewissern Sie sich, dass Lufteinlass und Luftauslass
der Einheit NICHT durch Papier, Pappe oder andere
Materialien verstopft sind.
Zusätzliche Kältemittelfüllung
Die Menge an Kältemittel, die der Einheit hinzuzufügen
ist, sollte
"Hinzugefügtes Kältemittel" festgehalten werden, und das
Schild sollte auf der Rückseite der Frontabdeckung
angebracht sein.
Anforderungen für R32-Geräte
Sorgen Sie dafür, dass das System alle Anforderungen
erfüllt, die im nachfolgenden Kapitel beschrieben werden:
"2.1 Instruktionen für Anlagen, die mit Kältemittel R32
arbeiten" [ 4 7].
Bauseitige Einstellungen
die Vergewissern
Einstellungen wie gewünscht durchgeführt sind. Siehe
"18.1 Bauseitige Einstellungen
Installationsdatum und bauseitige Einstellung
Tragen Sie gemäß EN60335‑2‑40 das Installationsdatum
auf dem Aufkleber auf der Rückseite der oberen
Frontblende ein. Protokollieren Sie dort auch die
die bauseitige(n) Einstellung(en).
19.3 Checkliste während der
Inbetriebnahme
der
Probelauf durchführen bei der BS-Einheit. Weiterer
Einzelheiten finden Sie in der Installationsanleitung zur
BS-Einheit.
So führen Sie einen Testlauf durch
Eine
durchführen.
19.4 Über den Probelauf vonBS-Einheit
Der Probelauf der BS-Einheit muss bei allen BS-Einheiten im
System durchgeführt werden, bevor der Probelauf der Außeneinheit
durchgeführt wird. Der Probelauf der BS-Einheit dient dazu zu
überprüfen, dass
durchgeführt und
installiert sind. Auch
erforderlich sind, ist es notwendig, diesen Probelauf der BS-Einheit
durchzuführen und das Ergebnis zu bestätigen, da der Probelauf der
Außeneinheit diese Bestätigung bei allen BS-Einheiten im System
überprüft. Weiterer Einzelheiten finden Sie in der Installations- und
Betriebsanleitung zur BS-Einheit.
19 Inbetriebnahme
schriftlich auf dem beigefügten
Sie sich, dass alle
vornehmen" [ 4 48].
BS/Inneneinheit Verbindungsprüfung
alle erforderlichen Sicherheitsvorkehrungen
Sicherheitseinrichtungen
wenn keine Sicherheitseinrichtungen
Installations- und Betriebsanleitung
Schild
bauseitigen
ordnungsgemäß
