Modus Funktion
Volle Funktionalität Der Regler ist voll funktionsfähig. Alle
normalen Funktionen stehen zur Verfügung.
Dieser Regler kann als Master oder als
Slave fungieren.
Nur Alarm Der Regler fungiert nur zur Alarm-Ausgabe
bei einer Leckage (bei einer einzigen
Inneneinheit). Weitere Funktionen stehen
nicht zur Verfügung. Der Fernregler muss
immer im selben Raum sein wie die
Inneneinheit. Dieser Regler kann als Master
oder als Slave fungieren.
Supervisor Der Regler dient nur zur Leckagenerkennung
und zur Alarm-Ausgabe (für das gesamte
System, d. h. für mehrere Inneneinheiten und
ihre jeweiligen Regler). Weitere Funktionen
stehen nicht zur Verfügung. Der Fernregler
muss dort installiert werden, wo er seine
Überwachungsfunktion ausüben kann.
Dieser Fernregler kann nur als Slave
fungieren.
Hinweis: Um dem System einen Supervisor-
Fernregler hinzuzufügen, muss beim
Fernregler und bei der Außeneinheit eine
bauseitige Einstellung durchgeführt werden.
Inneneinheiten und BS-Einheiten müssen
eine Adressennummer zugeordnet werden.
Hinweis: Ein falscher Gebrauch eines Fernreglern kann zu
Fehlermeldungen führen, zum Nicht-Funktionieren des Systems
oder dazu, dass das System nicht den gesetzlichen Vorschriften
entspricht.
Hinweis: Einige zentrale Regler können auch als Supervisor-
Fernregler benutzt werden. Weitere Details zur Installation finden
Sie in der Installationsanleitung zu zentralen Reglern.

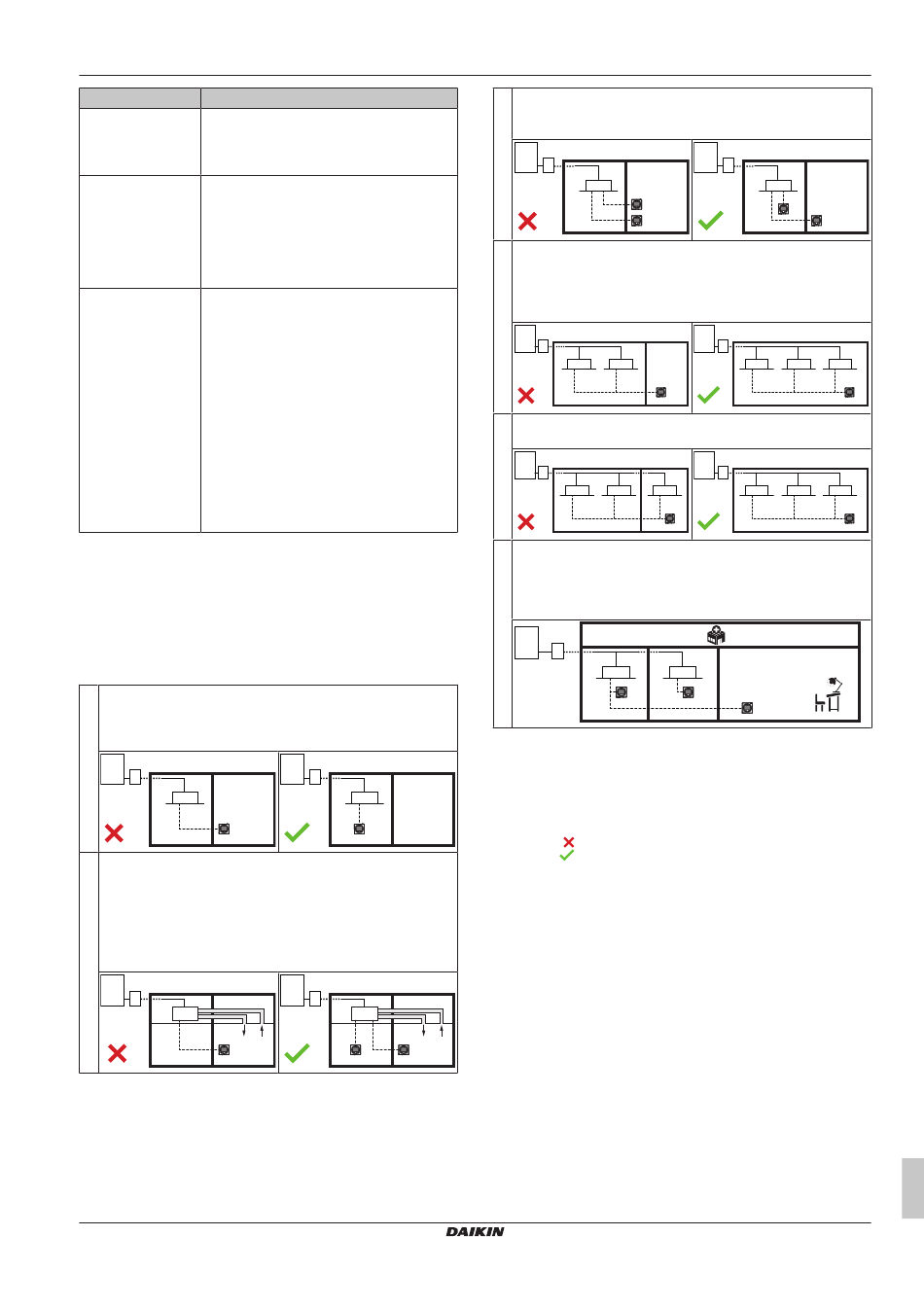

Beispiele
1 Wenn ein einziger Fernregler installiert ist, der mit dem R32-
Sichcherheitssystem kompatibel ist, muss dieser als Master
fungieren und er muss im selben Raum sein wie die
Inneneinheit.
a b
c
e
2 Wenn eine Kanal-Inneneinheit einen anderen Raum versorgt als
den, in dem sie selber installiert ist, MÜSSEN sowohl die Zuluft
als auch die Abluft per Kanal direkt in diesen Raum geleitet
werden.
Die Regeln für den Raumbereich und den Fernregler MÜSSEN
sowohl für den Raum mit der Installation als auch für den
versorgten Raum befolgt werden.
a b
c
e
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797563-1 – 2024.11
a b
c
e
a b
c
e e
13 Besondere Erfordernisse bei R32-Einheiten
3 Wenn zwei Fernregler installiert sind, die mit dem R32-
Sicherheitssystem kompatibel sind, muss mindestens ein
Fernregler im selben Raum sein wie die Inneneinheit.
a b
c
4 Gruppenregelung ist erlaubt für bis maximal 10 Inneneinheiten,
die an verschiedenen Anschlüssen oder am selben Anschluss
angeschlossen sein müssen. Im Raum der Inneneinheiten muss
mindestens ein Fernregler sein, der mit dem R32-
Sichcherheitssystem kompatibel ist.
a b
c c
5 Alle unter Gruppenregelung arbeitenden Inneneinheiten müssen
denselben Raum klimatisieren.
a b
c c
6 Ein Fernregler, der an einem überwachten Ort installiert ist:
▪ Im Raum: Master-Fernregler
Betriebsart ODER in der Betriebsart Nur Alarm
▪ In Supervisor-Raum: Supervisor-Fernregler
a b
c
e
a Außeneinheit
b BS-Einheit
c Inneneinheit
d Fernregler NICHT kompatibel mit dem R32-
Sicherheitssystem
e Fernregler kompatibel mit dem R32-Sicherheitssystem
f Fernregler in Supervisor-Modus
g Supervisor-Raum
NICHT zulässig
Zulässig
13.4.3 Natürliche Ventilation
Natürliche Ventilation ist eine Sicherheitsvorkehrung, bei der die
Belüftung an einem Ort erfolgt, an dem genügend Luft vorhanden ist,
um das ausgetretene Kältemittel zu verdünnen, z. B. in einem
großen Raum.
Die Sicherheitsvorkehrung natürliche Ventilation kann in den unten
angegebenen Schritten angewendet werden:
Schritt 1 – Bestimmen Sie die Gesamtfläche des Raums, d. h. die
Gesamtfläche des Raums mit natürlicher Ventilation und des
Raums, in dem die Inneneinheit installiert / klimatisierend ist:
Die jeweilige Raumfläche lässt sich ermitteln, indem man die
Wände, Türen und Trennwände auf den Boden projiziert und die
umschlossene Fläche errechnet. Raumbereiche, die nur über
abgehängte Decken, einen Luftkanal oder ähnliche Verbindungen
verbunden sind, sind nicht als Einzelräume zu betrachten.
Schritt 2 – Um die maximale Kältemittel-Gesamtfüllmenge zu
bestimmen, benutzen Sie die Grafik oder die Tabelle unten:
a b
c
e
e
e
a b
c c
e
a b
c c c
e
in voll funktionsfähiger
c
g
e
f
Installations- und Betriebsanleitung
f
c
e
c
e
