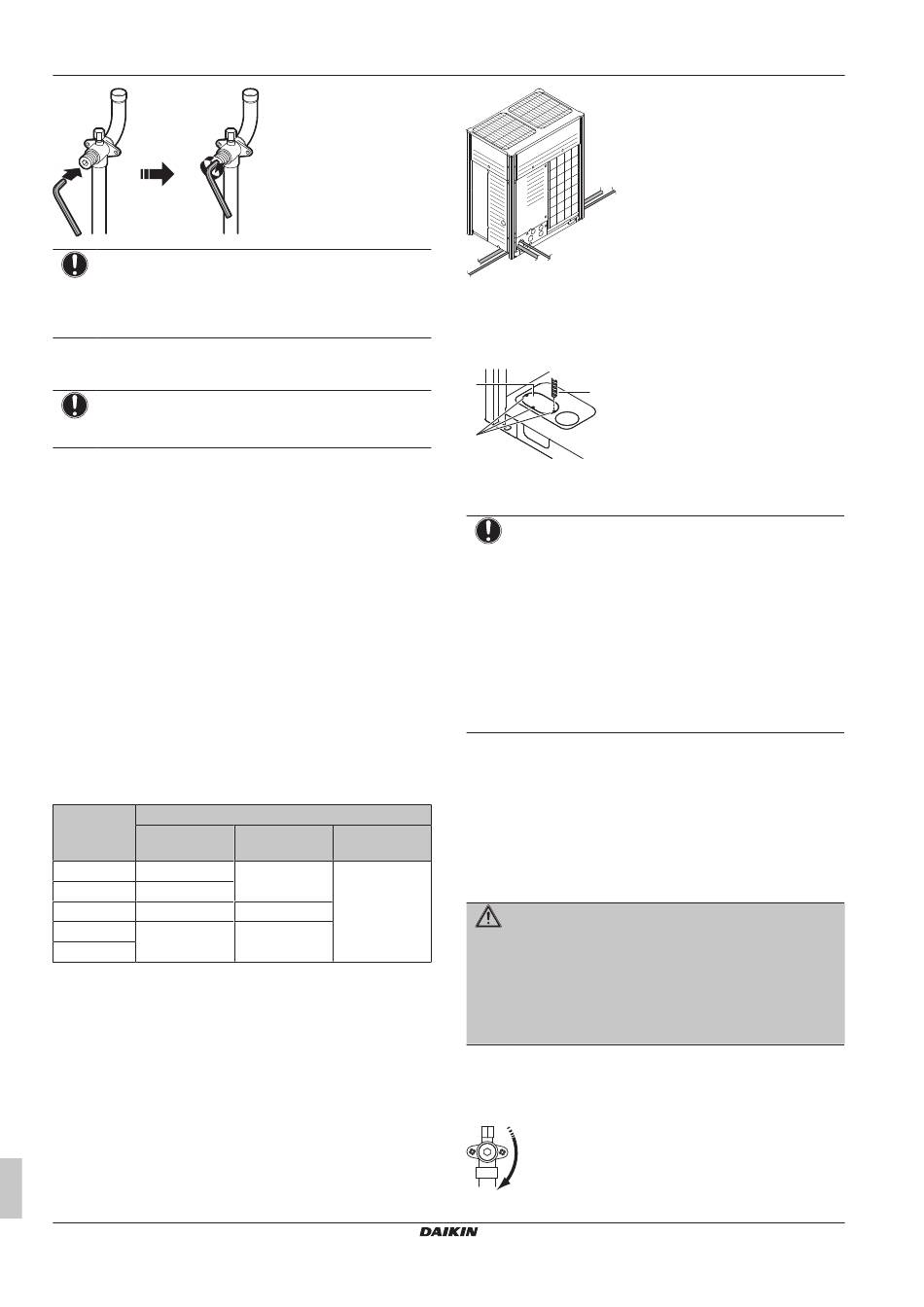

15 Rohrinstallation
HINWEIS
Absperrventile müssen
Anzugsdrehmomentwerten geöffnet werden, die in diesem
Handbuch angegeben sind. Das Ventil zum Öffnen "eine
Vierteldrehung zurück" drehen, ist nicht erlaubt.
4 Die Staubkappe installieren.
Ergebnis: Jetzt ist das Ventil geöffnet.
HINWEIS
Die Staubkappe wieder anbringen, um die Alterung des O-
Rings und damit die Gefahr einer Leckage zu verhindern.
Absperrventil schließen
1 Die Absperrventil-Abdeckung abnehmen.
2 Einen Sechskantschlüssel in das Absperrventil einführen und
dann das Absperrventil im Uhrzeigersinn drehen.
3 Sobald ein Weiterdrehen nicht mehr möglich ist, halten Sie an.
4 Die Absperrventil-Abdeckung installieren.
Ergebnis: Jetzt ist das Ventil geschlossen.
Handhabung des Service-Stutzens
▪ Da es sich beim Service-Stutzen um ein Schrader-Ventil handelt,
muss ein Einfüllschlauch mit Zungenspatel benutzt werden.
▪ Nach Benutzung des Service-Stutzens die Abdeckung des
Service-Stutzens wieder sicher aufsetzen. Die Drehmomente für
das Festschrauben sind in der Tabelle unten angegeben.
▪ Überprüfen Sie nach dem Anbringen der Abdeckung des Service-
Stutzens, ob Kältemittel austritt.
Anzugsdrehmomente
Größe des Anzugsdrehmoment [N•m]
Absperrventi
Ventilkörper
ls [mm]
Ø9,5 5~7
Ø12,7 8~10
Ø15,9 14~16
Ø19,1 19~21
Ø25,4
(a)
Bei Öffnen oder Schließen.
15.2.2 Kältemittelleitung verlegen
Die Installation der Kältemittelleitungen kann vorne oder an der Seite
erfolgen (unter Verwendung der Durchbruchöffnung unten), wie in
nachfolgender Abbildung zu sehen ist.
Installations- und Betriebsanleitung
34
gemäß den
(a)
Sechskantschl Service-Stutzen
üssel
4 mm 10,7~14,7
6 mm
8 mm
c
a
b
a Anschluss auf der linken Seite
b Anschluss vorne
c Anschluss auf der rechten Seite
Hinweis: Bei Anschluss an der Seite ist die Durchbruchöffnung auf
der Bodenplatte zu entfernen - siehe unten:
a
b
c
a Große Durchbruchöffnung
b Bohrung
c Punkte zum Bohren
HINWEIS
Sicherheitsvorkehrungen
Durchbruchöffnungen:
▪ Achten Sie darauf, das Gehäuse nicht zu beschädigen.
▪ Nachdem Sie die Durchbruchöffnungen hergestellt
haben, empfehlen wir Ihnen, die Kanten und Bereiche
um die Kanten mithilfe von Rostschutzfarbe zu
behandeln, um Rostbildung zu verhindern.
▪ Wenn Sie die elektrischen Leitungen durch die
Durchbruchöffnungen
Schutzklebeband um die Leitungen, damit sie nicht
beschädigt werden.
15.2.3 Gegen Kontaminierung schützen
Die Einführungsöffnungen, durch welche Rohrleitungen oder Kabel
geführt sind, müssen mit Dichtungsmaterial (bauseitig zu liefern)
verschlossen werden. Sonst
herabgesetzt, und kleine Tiere könnten das Gerät als Unterschlupf
nehmen.
15.2.4 Abgeklemmte Rohrleitung entfernen
WARNUNG
Gas, das in dem vom Absperrventil abgeschlossenen
Bereich verbleibt, kann aus der abgeklemmten Rohrleitung
entweichen.
Die Instruktionen in Bezug auf den unten beschriebenen
Vorgang sind genau zu befolgen, weil sonst Sach- oder
Personenschäden eintreten können, die je nach den
Umständen schwerwiegend sein können.
Zum Entfernen der abgeklemmten Rohrleitung ist wie folgt
vorzugehen:
1 Vergewissern Sie sich, dass die Absperrventile vollständig
geschlossen sind.
bei der Schaffung von
führen, wickeln Sie
ist die Leistung der Anlage
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797563-1 – 2024.11
