5~12 HP
c
c
A
c
A
d
b a
a Verbindungskabel (Möglichkeit 1)
b Verbindungskabel (Möglichkeit 2)
c Kabelbinder (an werksseitig angebrachter
Niederspannungsleitung befestigen)
d Kabelbinder
(a)
Durchbruchöffnung muss herausgebrochen werden. Die
Öffnung schließen, um das Eindringen von kleinen Tieren
oder von Schmutz zu verhindern.
5~12 HP
a e b
X1A
a Verkabelung zwischen den Einheiten (Inneneinheiten)
(F1/F2 links)
b Internes Verbindungskabel (Q1/Q2)
c Kunststoffklammer
d Kabelbinder (bauseitig zu liefern)
e P-Klemme für Erdung der Kabelabschirmung
An den angezeigten Kunststoff-Halterungen mit bauseitig zu
liefernden Schellen befestigen.
Die F1/F2-Verbindungskabel
abgeschirmte Kabel sein. Die Abschirmung wird über eine P-
Klemme aus Metall geerdet (e) (nur bei Außeneinheit). Um einen
vollständigen Kontakt von Erde mit der Abschirmung zu erreichen,
die Isolierung bis zum Abschirmgeflecht abisolieren.
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797563-1 – 2024.11
14~20 HP
c
c
A
d
b a
(a)
(a)
14~20 HP
a b
c
e
d
d
d
d
e
d
d
im Innenbereich MÜSSEN

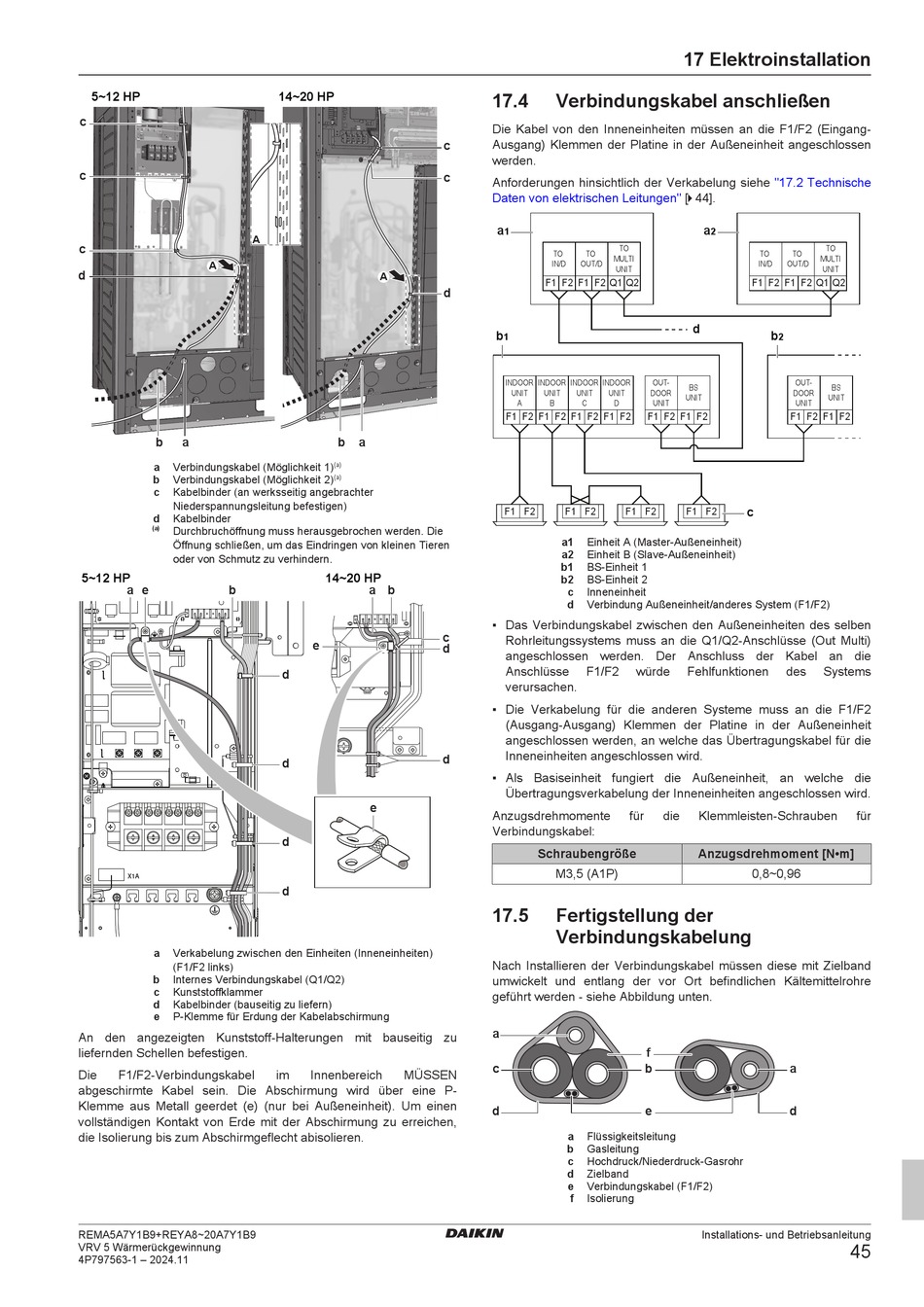

17.4 Verbindungskabel anschließen
Die Kabel von den Inneneinheiten müssen an die F1/F2 (Eingang-
Ausgang) Klemmen der Platine in der Außeneinheit angeschlossen
werden.
Anforderungen hinsichtlich der Verkabelung siehe
Leitungen" [ 4 44].
Daten von elektrischen
a
1
TO
TO TO
MULTI
IN/D OUT/D
UNIT
F1 F2 F1 F2 Q1 Q2
b
1
INDOOR INDOOR INDOOR INDOOR OUT-
UNIT UNIT UNIT UNIT DOOR
A B C D UNIT
F1 F2 F1 F2 F1 F2 F1 F2 F1 F2 F1 F2
F1 F2 F1 F2 F1 F2
a1 Einheit A (Master-Außeneinheit)
a2 Einheit B (Slave-Außeneinheit)
b1 BS-Einheit 1
b2 BS-Einheit 2
c Inneneinheit
d Verbindung Außeneinheit/anderes System (F1/F2)
▪ Das Verbindungskabel zwischen den Außeneinheiten des selben
Rohrleitungssystems muss an die Q1/Q2-Anschlüsse (Out Multi)
angeschlossen werden. Der Anschluss der Kabel an die
Anschlüsse F1/F2 würde
verursachen.
▪ Die Verkabelung für die anderen Systeme muss an die F1/F2
(Ausgang-Ausgang) Klemmen der Platine in der Außeneinheit
angeschlossen werden, an welche das Übertragungskabel für die
Inneneinheiten angeschlossen wird.
▪ Als Basiseinheit fungiert die Außeneinheit, an welche die
Übertragungsverkabelung der Inneneinheiten angeschlossen wird.
Anzugsdrehmomente für die
Verbindungskabel:
Schraubengröße
M3,5 (A1P)
17.5 Fertigstellung der
Verbindungskabelung
Nach Installieren der Verbindungskabel müssen diese mit Zielband
umwickelt und entlang der vor Ort befindlichen Kältemittelrohre
geführt werden - siehe Abbildung unten.
a
f
c b
d e
a Flüssigkeitsleitung
b Gasleitung
c Hochdruck/Niederdruck-Gasrohr
d Zielband
e Verbindungskabel (F1/F2)
f Isolierung
17 Elektroinstallation
"17.2 Technische
a
2
TO
TO TO
MULTI
IN/D OUT/D
UNIT
F1 F2 F1 F2 Q1 Q2
d
b
2
OUT-
BS BS
DOOR
UNIT UNIT
UNIT
F1 F2 F1 F2
c
F1 F2
Fehlfunktionen des Systems
Klemmleisten-Schrauben für
Anzugsdrehmoment [N•m]
0,8~0,96
a
d
