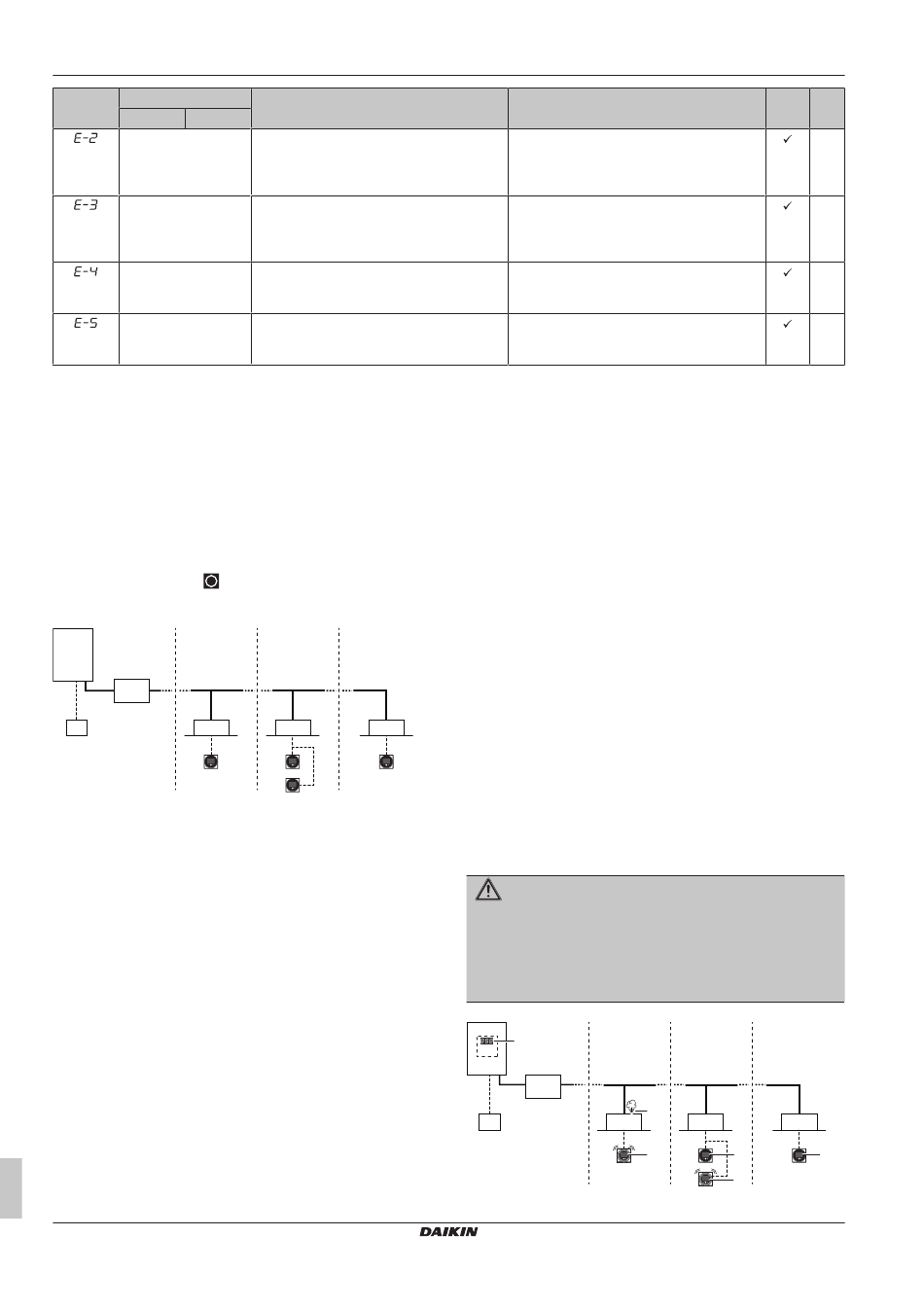

22 Fehlerdiagnose und -beseitigung
Haupt- Sub-Fehlercode
Code
Master Slave 1
—
—
—
—
(a)
Die SVEO Anschlussklemme liefert einen elektrischen Kontakt , der sich schließt, wenn der angegebene Fehler vorliegt.
(b)
Die SVS Anschlussklemme liefert einen elektrischen Kontakt , der sich schließt, wenn der angegebene Fehler vorliegt.
(c)
Der Fehlercode wird nur auf der Benutzerschnittstelle der Inneneinheit angezeigt, bei der der Fehler vorgekommen ist.
22.2 System zur Erkennung von
Kältemittel-Leckagen
Normalbetrieb
Bei Normalbetrieb haben der Fernregler in den Betriebsarten Nur
Alarm oder Supervisor keine Funktion. Bei den Fernregler-
Betriebsarten Nur Alarm oder Supervisor bleibt der Bildschirm
ausgeschaltet. Es ist möglich, den Betrieb des Fernreglers zu
prüfen. Dazu auf die Taste drücken, um das Installateur-Menü zu
öffnen.
a
b
c
h d
e
a Wärmerückgewinnung Außeneinheit
b Abzweig-Selektor (BS)
c Kältemittelrohre
d VRV Inneneinheit mit Direktverdampfung (DX)
e Fernregler in Betriebsart Normal
f Fernregler in Betriebsart Nur Alarm
g Fernregler in Betriebsart Supervisor-Modus (in einigen
Situation obligatorisch)
h Zentraler Regler (optional)
Hinweis: Beim Starten des Systems kann die Betriebsart des
Fernreglers anhand der Bildschirmanzeige verifiziert werden.
Installations- und Betriebsanleitung
62
Ursache
Inneneinheit ist außerhalb des
Temperaturbereichs von 20~32°C, in dem die
Funktion zur Erkennung von Leckagen
ausgeführt werden kann.
Außeneinheit ist außerhalb des
Temperaturbereichs von 4~43°C, in dem die
Funktion zur Erkennung von Leckagen
ausgeführt werden kann.
Bei Ausführung der Funktion zur Erkennung
von Leckagen ist ein zu niedriger Druck
festgestellt worden
Signalisiert, dass eine Inneneinheit installiert
ist, die mit der Funktion zur Erkennung von
Leckagen nicht kompatibel ist.
c c
d d
e f
g
Lösung
Erneut versuchen, wenn die
Umgebungsbedingungen passend sind.
Erneut versuchen, wenn die
Umgebungsbedingungen passend sind.
Die Ausführung der Funktion zur Erkennung
von Leckagen neu starten.
Verwenden Sie VRV R32-kompatible
Inneneinheiten; zur Geräteauswahl siehe
technisches Datenblatt.
Funktion zur Erkennung von Leckagen
1 Wenn der R32-Sensor in der Inneneinheit eine Kältemittel-
Leckage erkennt:
▪ Der Fernregler (und der Fernregler im Supervisor-Modus) der
Inneneinheit mit der Leckage warnt den Benutzer über
akustische und optische Signale.
▪ Gleichzeitig schließt die BS-Einheit die Absperrventile des
entsprechenden Abzweigrohres,
Inneneinheiten die Menge an Kältemittel zu reduzieren.
▪ Danach werden die Inneneinheiten an dem Anschluss, bei dem
die Leckage erkannt wurde, außer Betrieb gesetzt, und es wird
eine Fehlermeldung angezeigt. Die anderen Teile des Systems
arbeiten weiter.
2 Wenn der R32-Sensor in der BS-Einheit eine Kältemittel-
Leckage erkennt:
▪ Die BS-Einheit wird alle Absperrventile schließen und die
Aktivierung des Ventilationssystems (sofern damit ausgestattet)
der BS-Einheit auslösen, um das ausgelaufene Kältemittel zu
beseitigen.
▪ Danach geht das System in den Status "gesperrt" und die
Fernregler zeigen eine Fehlermeldung. Dann muss die Leckage
beseitigt werden und das System wieder aktiviert werden.
Weiterer Einzelheiten dazu finden Sie im Wartungshandbuch.
Was der Fernregler nach einer Leckage-Erkennung anzeigt, ist
abhängig vom Modus.
WARNUNG
Die Einheit ist aus
Erkennungssystems
ausgestattet.
Damit diese Sicherheitseinrichtung immer funktioniert,
MUSS sie nach der Installation immer mit Strom versorgt
werden, außer bei Wartungsarbeiten.
a
j
b
c
h d
e
a Wärmerückgewinnung Außeneinheit
SVEO SVS
(a) (b)
um im System
Sicherheitsgründen mit einem
von Kältemittel-Leckagen
c c
i
d d
k l l
d f
g
m
REMA5A7Y1B9+REYA8~20A7Y1B9
VRV 5 Wärmerückgewinnung
4P797563-1 – 2024.11
