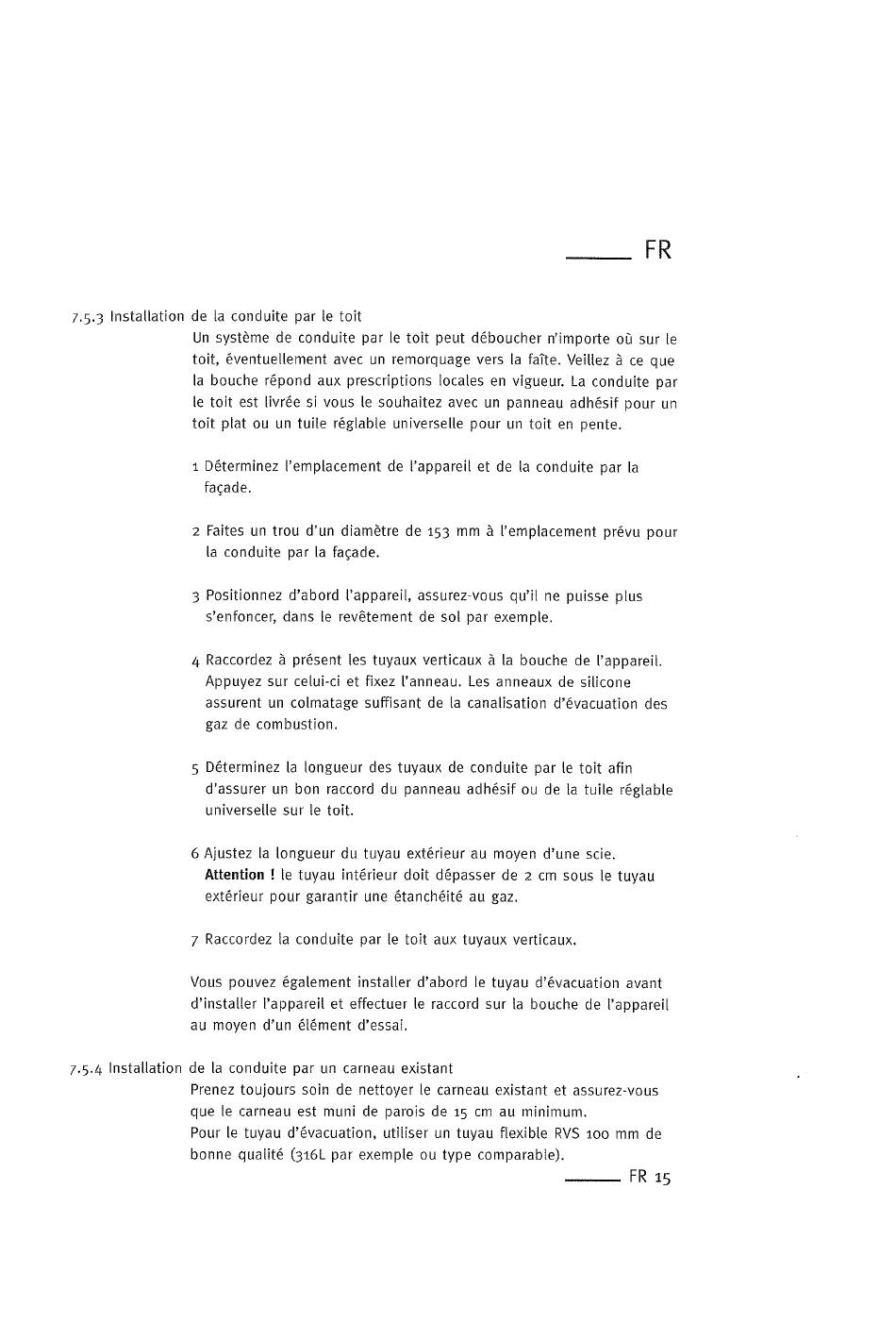

7.5-3 Installation de Ia conduite par le toit
Un systéme de conduite par le toit peut déboucher n'importe oü sur le
toit, éventuellement avec un remorquage vers la fatte. Veillez ä ce que
Ia bouche répond aux prescriptions locales en vigueur. La conduite par
le toit est livrée si vous Ie souhaitez avec un panneau adhésif pour un
toit plat ou un tuile réglable universelle pour un toit en pente.
1 Déterminez I'emplacement de I'appareil et de Ia conduite par Ia
facade.
2 faites un trou d'un diamétre de 153 mm ä l'emplacement prévu pour
Ia conduite
3 Positionnez d'abord I'appareil, assurez-vous qu'il ne puisse plus
s'enfoncer, dans Ie revetement de sol par exemple.
4 Raccordez ä présent Ies tuyaux verticaux ä la bouche de I'appareil.
Appuyez sur celui-ci et fixez I'anneau. Les anneaux de silicone
assurent un colmatage suffisant de Ia canalisation
gaz de combustion.
5 Déterminez Ia longueur des tuyaux de conduite par Ie toit afin
d'assurer un bon raccord du panneau adhésif ou de la tuile réglable
universelle
6 Ajustez la longueur du tuyau extérieur au moyen d'une scie.
Attention ! le tuyau intérieur doit dépasser de 2 cm sous Ie tuyau
extérieur pour garantir une étanchéité au gaz.
7 Raccordez Ia conduite
Vous pouvez également installer d'abord Ie tuyau d'évacuation avant
d'installer I'appareil et effectuer Ie raccord sur la bouche de l'appareil
au moyen d'un élément d'essai.
7-5-4 Installation de la conduite par un carneau existant
Prenez toujours
que le carneau est muni de parois de 15 cm au minimum.
Pour le tuyau d'évacuation, utiliser un tuyau flexible RVS100 mm de
bonne qualité (316L par exemple ou type comparable).
par Ia facade.
sur le toit.
par le toit aux tuyaux verticaux.
soin de nettoyer Ie carneau existant et assurez-vous
d'évacuation des
FR 15
