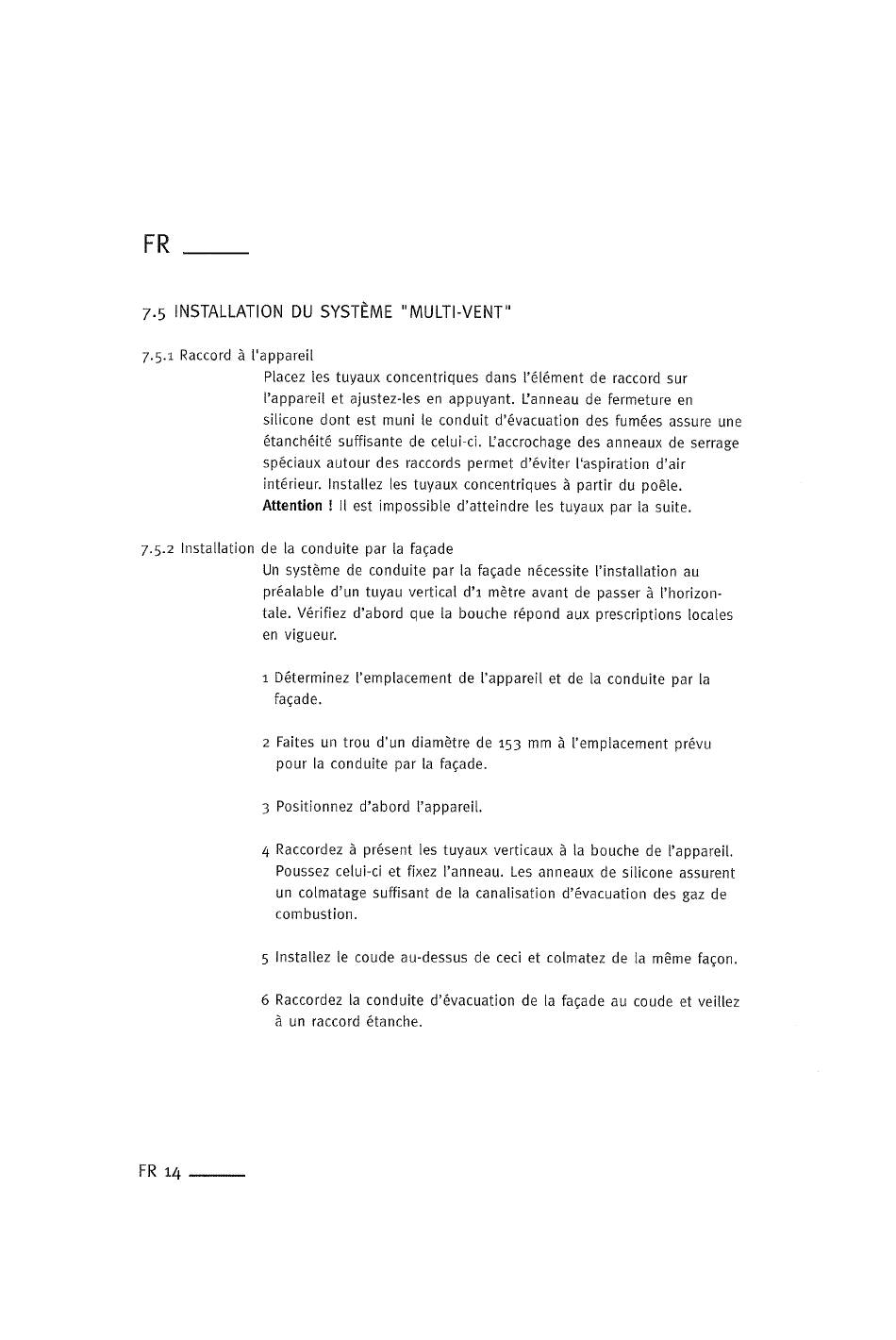

7-5 INSTALLATION D U SYSTÉME I'MULTI-VENT"
7-5.1 Raccord ä l'appareil
Placez les tuyaux concentriques
I'appareil et ajustez-les en appuyant.
silicone
étanchéité suffisante de celui-ci. L'accrochage des anneaux de serrage
spéciaux autour des raccords permet d'éviter l'aspiration d'air
intérieur. Installez Ies tuyaux concentriques å partir du poéle.
Attention ! II est impossible d'atteindre Ies tuyaux par Ia suite.
7-5.2 Installation de Ia conduite par Ia facade
Un systéme de conduite par Ia facade nécessite I'installation
préalable d'un tuyau vertical d'I metre avant de passer
tale. Vérifiez d'abord que Ia bouche répond aux prescriptions locales
en vigueur.
1 DéterminezI'emplacement de I'appareil et de Ia conduite par Ia
facade.
2 Faites un trou d'un diametre de 153 mm
pour Ia conduite par la facade.
3 Positionnez d'abord I'appareil.
4 Raccordez ä présent Ies tuyaux verticaux
Poussez celui-ci et fixez I'anneau. Les anneaux de silicone assurent
un colmatage suffisant de la canalisation d'évacuation des gaz de
combustion.
5 Installez Ie coude au-dessusde ceci et colmatez de Ia méme facon.
6 Raccordez la conduite d'évacuation de la facade au coude et veillez
ä un raccord
FR 14
dans I'élément de raccord sur
dont est muni le conduit
étanche.
L'anneau de fermeture en
d'évacuation des fumées
I'horizon-
I'emplacement prévu
la bouche de l'appareil.
assure une
au
