Faber KOLDING Installationsvorschrift Seite 13

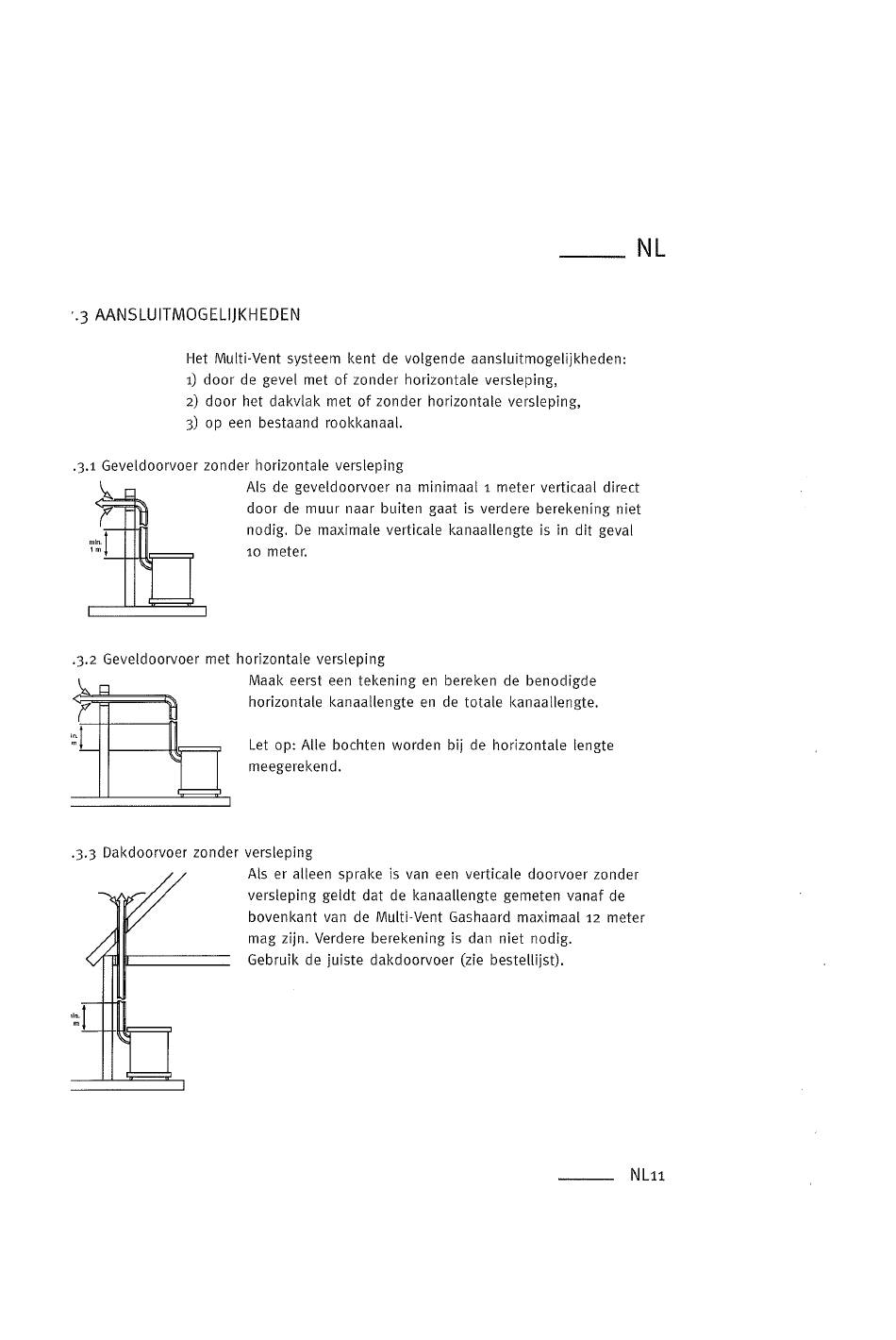

•.3 AANSLUITMOGELIJKHEDEN
Het Multi-Vent systeem kent de volgende aansluitmogelijkheden:
1) door de gevel met of zonder horizontale versleping,
2) door het dakvlak met of zonder horizontale versleping,
3) op een bestaand rookkanaal.
.3.1 Geveldoorvoer zonder horizontale
.3.2 Geveldoorvoer met horizontale
.3-3 Dakdoorvoer zonder versleping
versleping
AIs de geveldoorvoer na minimaal 1 meter verticaal direct
door de muur naar buiten gaat is verdere berekening niet
nodig. De maximale verticale kanaallengte
10 meter.
versleping
Maak eerst een tekening en bereken de benodigde
horizontale kanaallengte
Let op: Alle bochten worden bij de horizontale
meegerekend.
AIs er alleen sprake is van een verticale doorvoer zonder
versleping geldt dat de kanaallengte
bovenkant van de Multi-Vent
mag zijn. Verdere berekening is dan niet nodig.
Gebruik de juiste dakdoorvoer (Zie bestellijst).
is in dit geval
en de totale kanaallengte.
lengte
gemeten vanaf de
Gashaard maximaal 12 meter
N Lil
