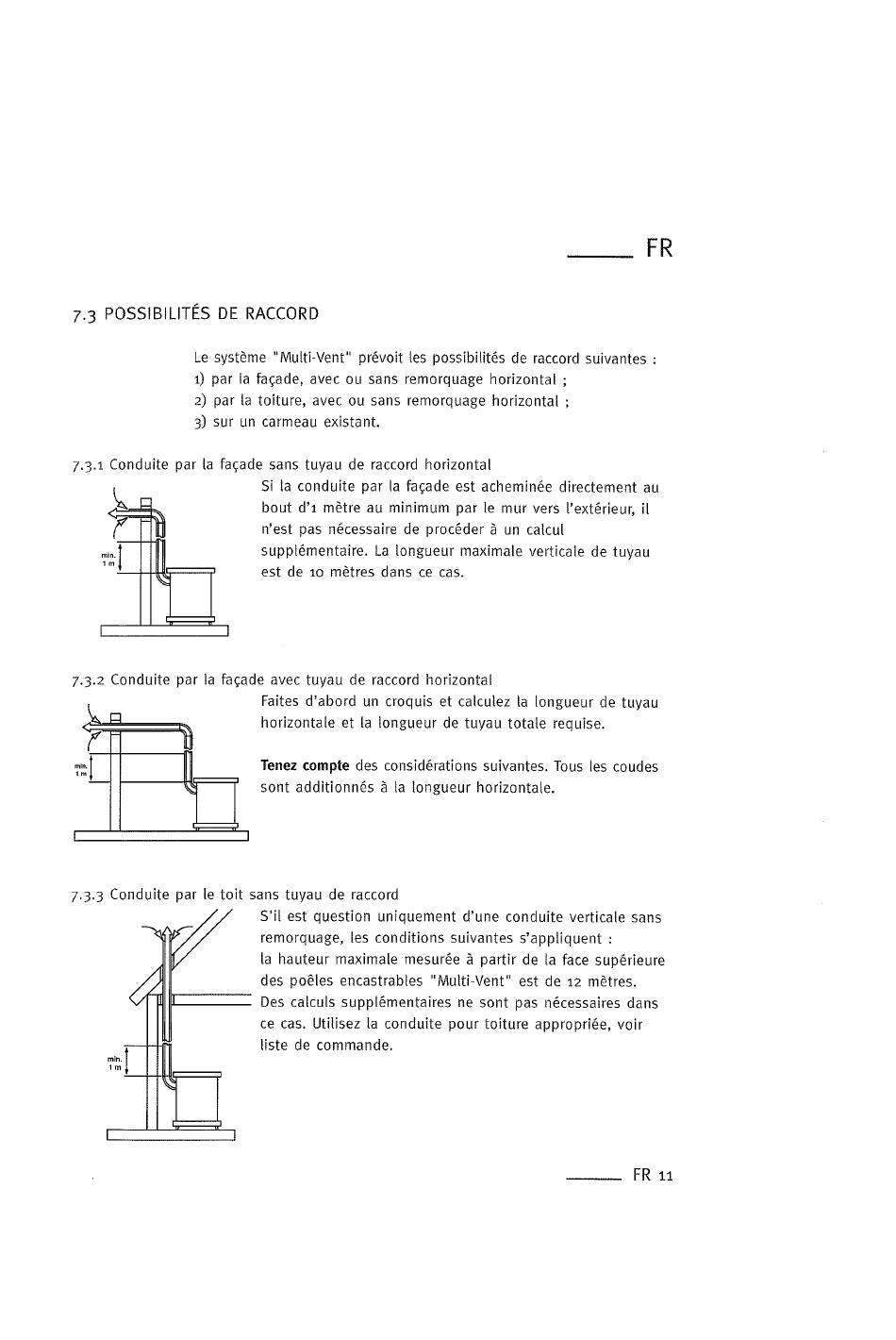

7.3 POSSIBILITÉS DE RACCORD
Le systéme "Multi-Vent"
1) par ia faqade, avec ou sans remorquage
2) par la toiture,
3) sur un carmeau existant.
7-3.1 Conduite par la facade sans tuyau de raccord horizontal
7-3.2 Conduite par Ia facade avec tuyau de raccord horizontal
7-3-3 Conduite par le toit sans tuyau de raccord
prévoit les possibilités
avec ou sans remorquage horizontal
Si la conduite par la facade est acheminée directement
bout d'I metre au minimum par Ie mur vers I'extérieur, il
n'est pas nécessaire de procéder ä un calcul
supplémentaire. La longueur maximale verticale de tuyau
est de 10 metres dans ce cas.
Faites d'abord un croquis et calculez la longueur de tuyau
horizontale et Ia longueur de tuyau totale requise.
Tenez compte des considérations suivantes. Tous Ies coudes
sont additionnés ä Ia longueur horizontale.
S'il est question uniquement d'une conduite verticale sans
remorquage, Ies conditions suivantes s'appliquent :
la hauteur maximalemesuréeä partir de Ia face supérieure
des poéles encastrables "Multi-Vent" est de 12 metres.
Des calculs supplémentaires ne sont pas nécessaires dans
ce cas. Utilisez la conduite pour toiture appropriée, voir
liste de commande.
de raccord suivantes :
horizontal ;
;
au
