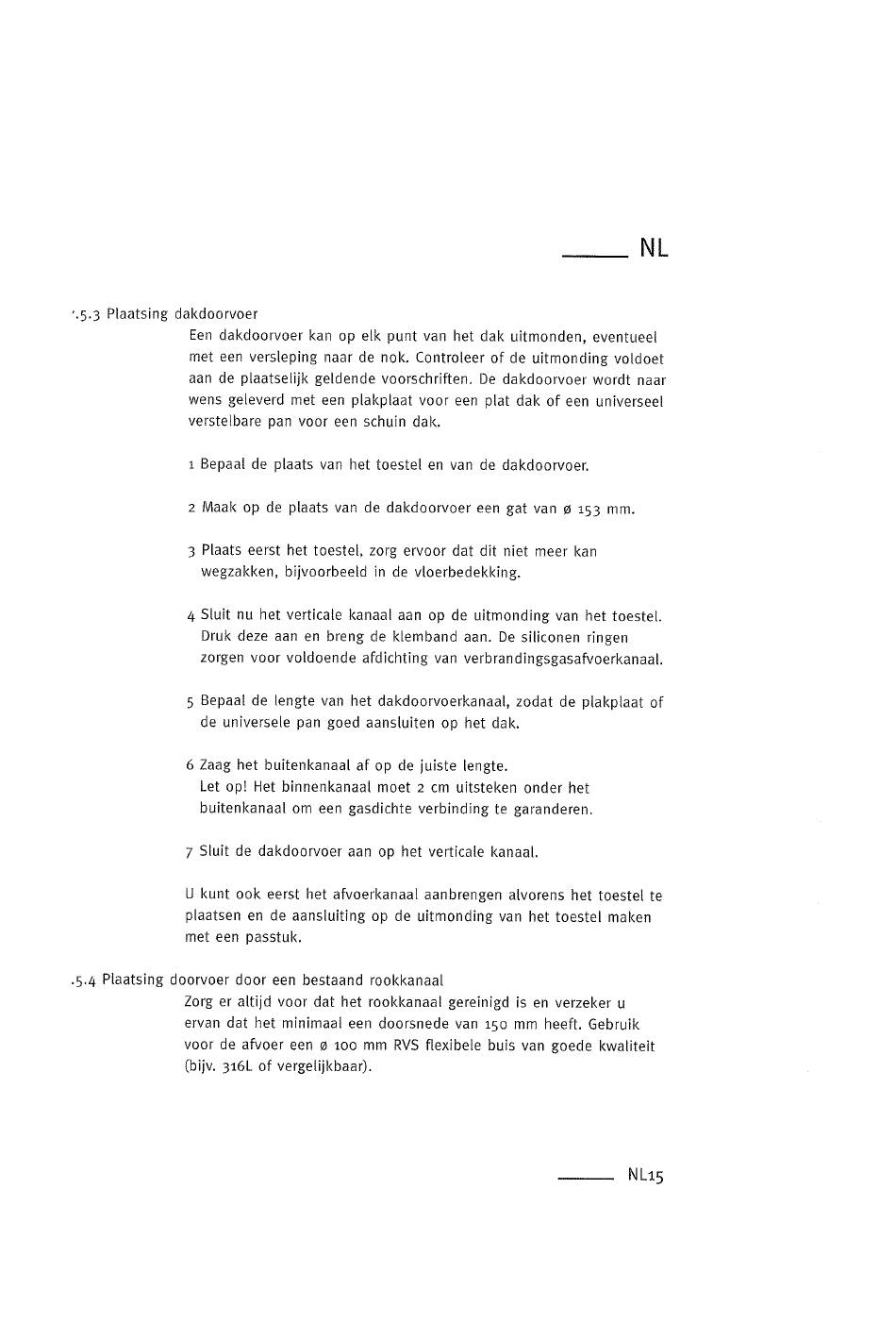

'6-3 Plaatsing dakdoorvoer
Een dakdoorvoer
met een versleping naar de nok. Controleer of de uitmonding voldoet
aan de plaatselijk
wens geleverd met een plakplaat
verstelbare pan voor een schuin dak.
1 Bepaal de plaats van het toestel en van de dakdoorvoer.
2 Maak op de plaats van de dakdoorvoer een gat van ø 153 mm.
3 Plaats eerst het toestel, zorg ervoor dat dit niet meer kan
wegzakken, bijvoorbeeld in de vloerbedekking.
4 Sluit nu het verticate kanaal aan op de uitmonding van het toestel.
Druk deze aan en breng de klemband aan. De siliconen ringen
zorgen voor voldoende afdichting van verbrandingsgasafvoerkanaal.
5 Bepaal de lengte van het dakdoorvoerkanaal, zodat de plakplaat of
de universele pan goed aansluiten op het dak.
6 Zaag het buitenkanaal af op de juiste lengte.
Let op! Het binnenkanaal
buitenkanaal om een gasdichte verbinding te garanderen.
7 Sluit de dakdoorvoer aan op het verticale kanaal.
U kunt 00k eerst het afvoerkanaal aanbrengen alvorens het toestel te
plaatsen en de aansluiting op de uitmonding van het toestel maken
met een passtuk.
.5-4 Plaatsing doorvoer door een bestaand rookkanaal
Zorg er altijd voor dat het rookkanaal gereinigd is en verzeker u
ervan dat het minimaal een doorsnede van 150 mm heeft. Gebruik
voor de afvoer een ø 100 mm RVS flexibele buis van goede kwaliteit
(bijv. 316L of vergelijkbaar).
kan op elk punt van het dak uitmonden,
geldende voorschriften.
voor een plat dak of een universeel
moet 2 cm uitsteken
eventueel
De dakdoorvoer wordt naar
onder het
