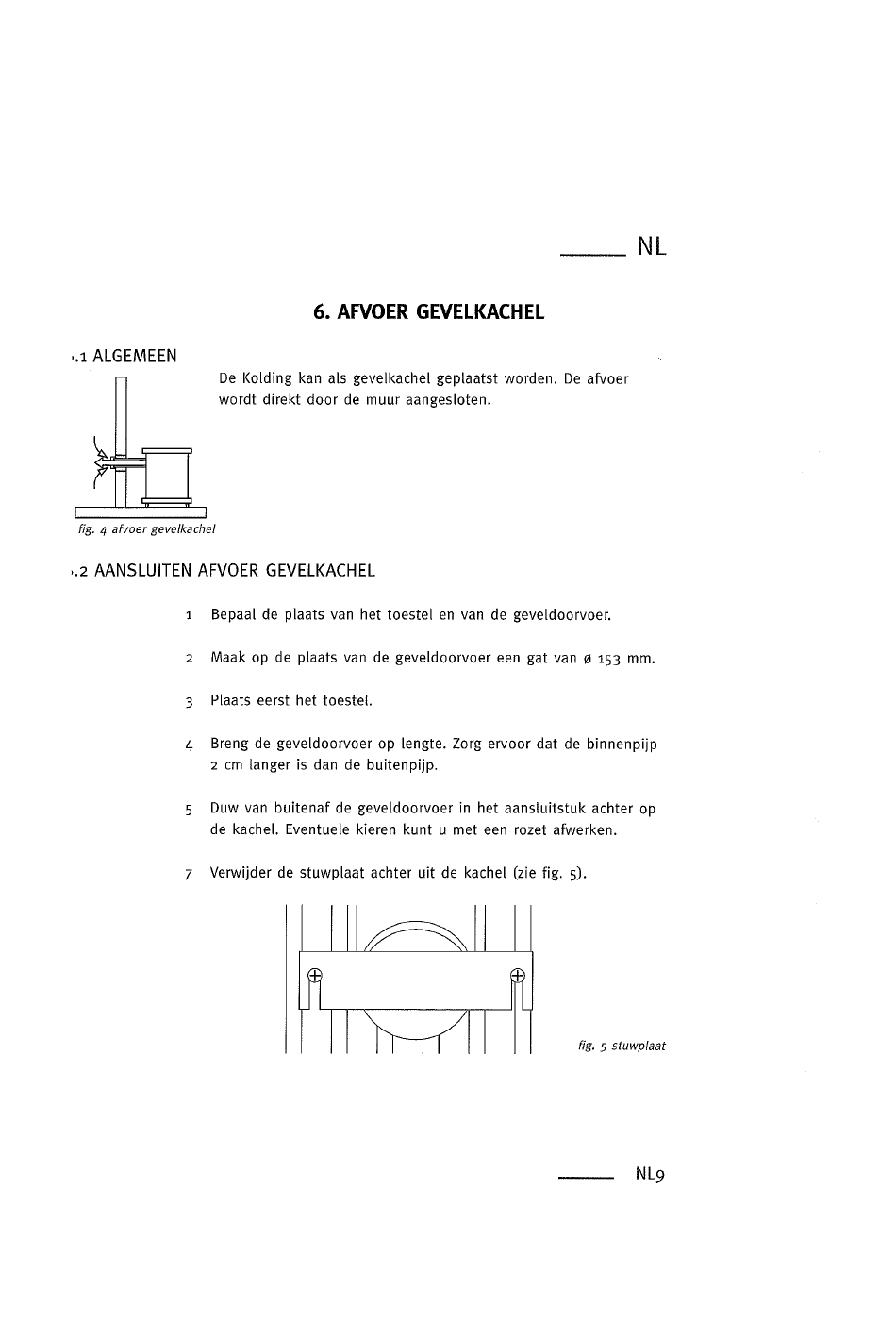

Faber KOLDING Installationsvorschrift Seite 11

ALGEMEEN
De Kolding kan als gevelkachel geplaatst worden. De afvoer
wordt direkt door de muur aangesloten.
fig. 4 afvoer gevelkachel
AANSLUITEN AFVOER
Bepaal de plaats van het toestel en van de geveldoorvoer.
1
Maak op de plaats van de geveldoorvoer een gat van ø 153 mm.
2
Plaats
3
Breng de geveldoorvoer op lengte. Zorg ervoor dat de binnenpijp
4
2 cm langer is dan de buitenpijp.
Duw van buitenaf de geveldoorvoer in het aansluitstuk achter op
5
de kachel.
Verwijder de stuwplaat achter uit de kachel (Zie fig. 5).
7
6. AFVOER GEVELKACHEL
GEVELKACHEL
eerst het toestel.
Eventuele kieren kunt u met een rozet afwerken.
fig. 5 stuwplaat
NL9
