- Montez
au moyen du panneau adhésif.
- N'installez ta batterie de raccord pour Ia cheminéeque sur Ie
raccord de la cheminée dans te manteau et montez celle-ci
(voir indications ci-jointes). Veillez une fermeture hermétique.
- Faites coulisser Ie tuyau extérieur scié dans Ia batterie de raccord
de Ia cheminée par l'anneau de fermeture de caoutchouc.
- Maintenant, installez d'abord I'appareil surmonté du tuyau intérieur
scié.
- Ensuite,vous pouvez raccorderle tuyau flexible en acier inoxydable
au tuyau intérieur scié des poéles å gaz "Multi-Vent".
Assurezl'étanchéité au gaz de ce raccord en fixant Ie tuyau en acier
inoxydable au moyen de I'anneau.
Faites coulisser Ie tuyau extérieur et poussez celui-ci dans le
tuyau d'alimentation de ['air de combustion des poéles
" Multi-Vent
FR 16
- Fixez Ie tuyau au moyen d'un anneau de serrage.

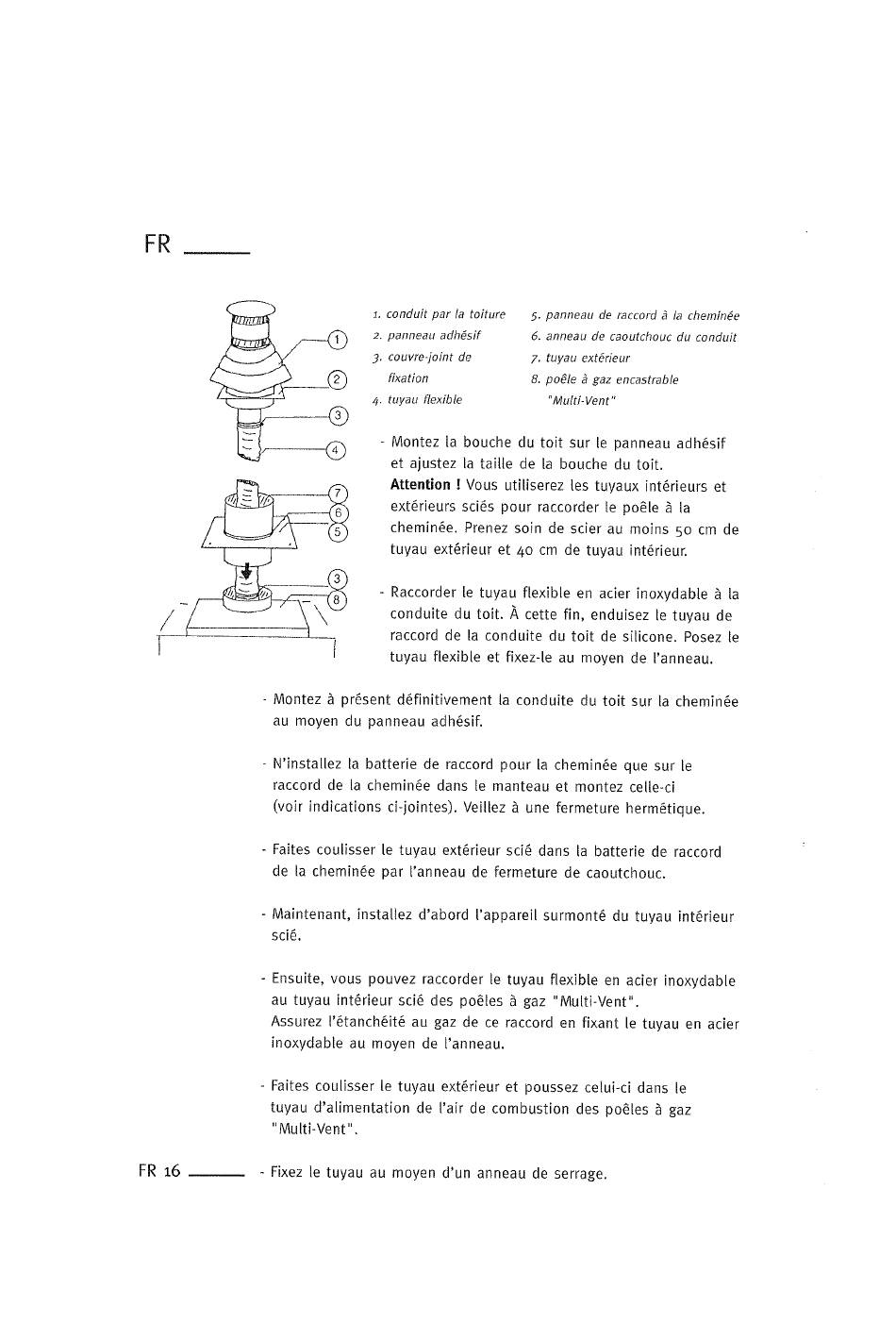

1. conduit par la toiture
2. panneau adhésif
3. couvre-joint de
fixation
tuyau flexible
4.
3
- Montez Ia bouche du toit sur Ie panneau adhésif
4
et ajustez Ia taille de Ia bouche du toit.
Attention ! Vous utiliserez Ies tuyaux intérieurs et
7
extérieurs sciés pour raccorder Ie poéle ä la
6
cheminée.Prenezsoin de scier au moins 50 cm de
5
tuyau extérieur et 40 cm de tuyau intérieur.
3
- RaccorderIe tuyau flexible en acier inoxydableä Ia
8
conduitedu toit. Ä cettefin, enduisezle tuyau de
raccord de Ia conduite du toit de silicone. Posez Ie
tuyau flexible et fixez-le au moyen de l'anneau.
présent définitivement Ia conduite
5. panneau de raccord la cheminée
6. anneau de caoutchouc du conduit
tuyau extérieur
7.
poéle ä gaz encastrable
8.
"Multi-Vent"
du toit sur la cheminée
gaz
