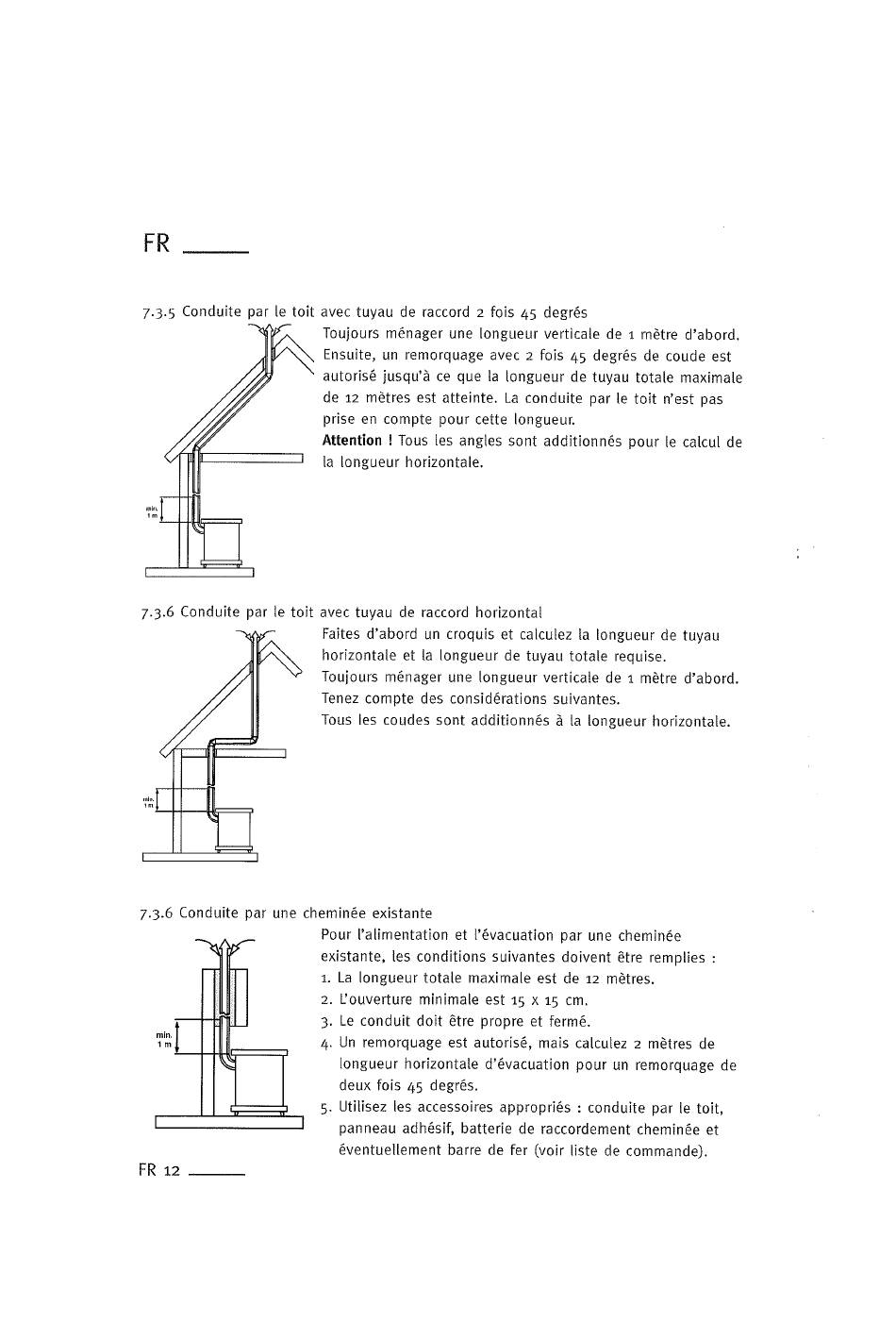

7-3-5 Conduite par le toit avec tuyau de raccord 2 fois 45 degrés
7-3.6 Conduite par Ie toit avec tuyau de raccord horizontal
7-3.6 Conduite par une cheminée existante
min.
FR 12
Toujours ménager une longueur verticale de 1 métre d'abord.
Ensuite, un remorquage avec 2 fois 45 degrés de coude est
autorisé jusqu'ä ce que la longueur de tuyau totale maximale
de 12 metres est atteinte. La conduite par le toit n'est pas
prise en compte pour cette longueur.
Attention ! Tous Ies angles sont additionnés pour Ie calcul de
Ia longueur horizontale.
Faites d'abord un croquis et calculez Ia longueur de tuyau
horizontale et Ia longueur de tuyau totale requise.
Touiours ménager une longueur verticale de 1 metre d'abord.
Tenez compte des considérations
Tous Ies coudes sont additionnés
Pour I'alimentation et l'évacuation par une cheminée
existante, les conditions suivantes doivent étre remplies :
La longueur totale maximale est de 12 metres.
1.
L'ouverture minimale est 15 x 15 cm.
2.
Le conduit doit étre propre et fermé.
3.
Un remorquage est autorisé, mais calculez 2 metres de
4.
longueur horizontale d'évacuation pour un remorquage de
deux fois 45 degrés.
Utilisez Ies accessoires appropriés : conduite par le toit,
5.
panneau adhésif, batterie de raccordement
éventuellement barre de fer (voir liste de commande).
suivantes.
Ia longueur horizontale.
cheminée et
