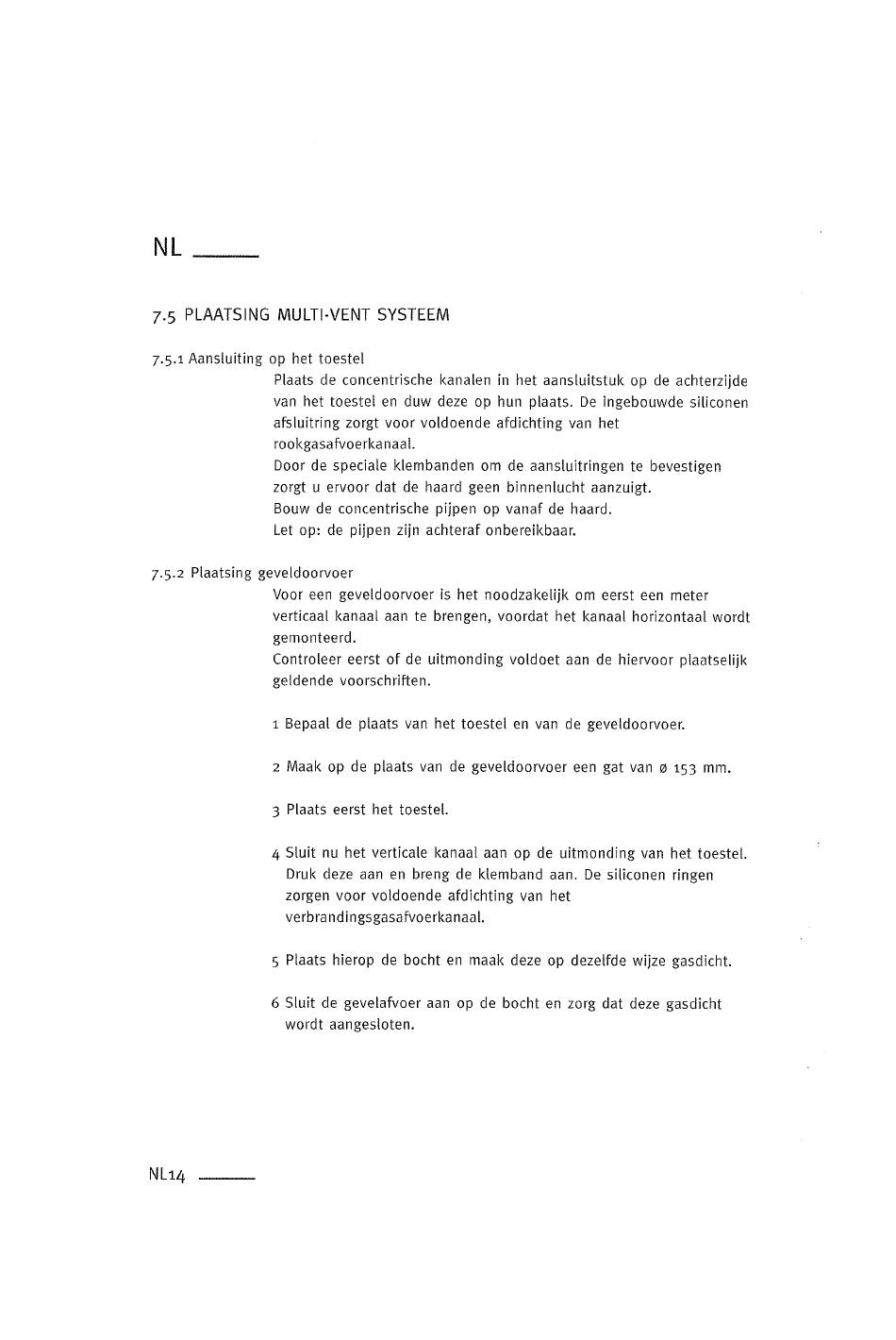

7-5 PLAATSING MULTI-VENT SYSTEEM
7-5.1 Aansluiting op het toestel
Plaats de concentrische kanalen in het aansluitstuk op de achterzijde
van het toestel en duw deze op hun plaats. De ingebouwde
afsluitring
rookgasafvoerkanaal.
Door de speciale klembanden om de aansluitringen te bevestigen
zorgt u ervoor dat de haard geen binnenlucht aanzuigt.
Bouw de concentrische
Let op: de pijpen zijn achteraf onbereikbaar.
7-5.2 Plaatsing geveldoorvoer
Voor een geveldoorvoer is het noodzakelijk om eerst een meter
verticaat kanaal aan te brengen, voordat het kanaal horizontaal
gemonteerd.
Controleer eerst of de uitmonding voldoet aan de hiervoor plaatselijk
geldende voorschriften.
1 Bepaal de plaats van het toestel en van de geveldoorvoer.
2 Maak op de plaats van de geveldoorvoer een gat van ø 153 mm.
3 Plaats eerst het toestel.
4 Sluit nu het verticale kanaal aan op de uitmonding van het toestel.
Druk deze aan en breng de klemband aan. De siliconen ringen
zorgen voor voldoende afdichting van het
verbrandingsgasafvoerkanaal.
5 Plaats hierop de bocht en maak deze op dezelfde wijze gasdicht.
6 Sluit de gevelafvoer aan op de bocht en Zorg dat deze gasdicht
wordt aangesloten.
NL14
zorgt voor voldoende afdichting
pijpen op vanaf de haard.
siliconen
van het
wordt
