Faber KOLDING Installationsvorschrift Seite 35

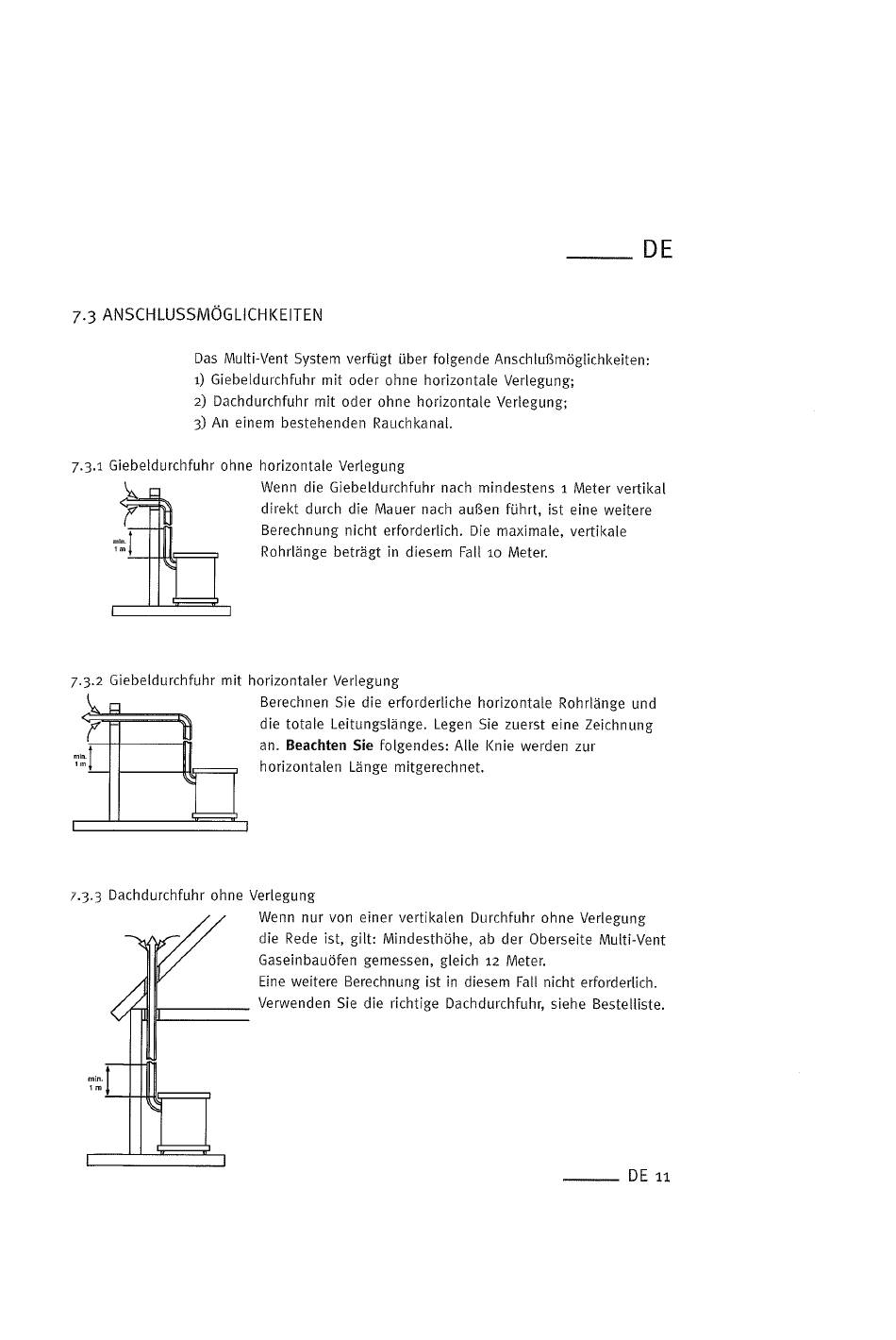

7-3 ANSCHLUSSMÖGLICHKEITEN
Das Multi-Vent System verfügt über folgende Anschlußmöglichkeiten:
1) Giebeldurchfuhr mit Oder ohne horizontale Verlegung;
2) Dachdurchfuhr mit Oder ohne horizontale Verlegung;
3) An einem bestehenden
7-3.1 Giebeldurchfuhr ohne horizontale Verlegung
7-3.2 Giebeldurchfuhr mit horizontaler
7.3-3 Dachdurchfuhr ohne Verlegung
Rauchkanal.
Wenn die Giebeldurchfuhr
direkt durch die Mauer nach außen führt, ist eine weitere
Berechnung nicht erforderlich.
Rohrlänge beträgt in diesem Fall 10 Meter.
Verlegung
Berechnen Sie die erfordertiche horizontale Rohrlänge und
die totale Leitungslänge. Legen Sie zuerst eine Zeichnung
an. Beachten Sie folgendes: Alle Knie werden zur
horizontalen Länge mitgerechnet.
Wenn nur von einer vertikalen Durchfuhr ohne Verlegung
die Rede ist, gilt: Mindesthöhe,
Gaseinbauöfen gemessen, gleich 12 Meter.
Eine weitere Berechnung ist in diesem Fall nicht erforderlich.
Verwenden Sie die richtige Dachdurchfuhr,
nach mindestens 1 Meter vertikal
Die maximale, vertikale
ab der Oberseite Multi-Vent
siehe Bestelliste.
DE
DE 11
