Faber KOLDING Installationsvorschrift Seite 36

DE

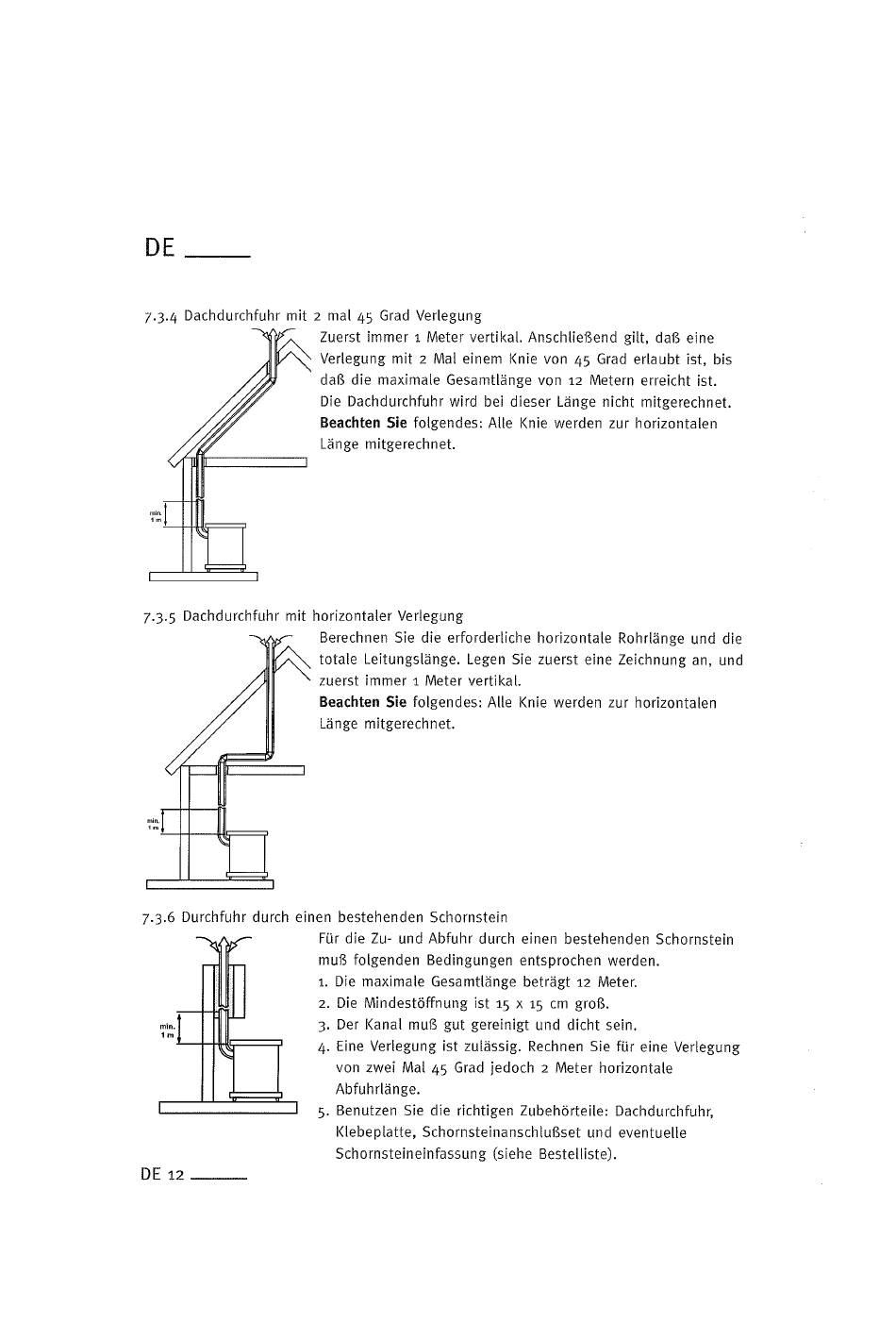

7-3-4 Dachdurchfuhr mit 2 mal 45 Grad Verlegung
7-3-5 Dachdurchfuhr mit horizontaler
7-3.6 Durchfuhr durch einen bestehenden
DE 12
Zuerst immer 1 Meter vertikal. Anschließend
Verlegung mit 2 Mal einem Knie von 45 Grad erlaubt ist, bis
daß die maximale Gesamtlänge von 12 Metern erreicht ist.
Die Dachdurchfuhr Wird bei dieser Länge nicht mitgerechnet.
Beachten Sie folgendes: Alle Knie werden zur horizontalen
Länge mitgerechnet.
Verlegung
Berechnen Sie die erforderliche horizontale Rohrlänge und die
totale Leitungslänge. Legen Sie zuerst eine Zeichnung an, und
zuerst immer 1 Meter vertikal.
Beachten Sie folgendes: Alle Knie werden zur horizontalen
Länge mitgerechnet.
Schornstein
Für die Zu- und Abfuhr durch einen
muß folgenden Bedingungen entsprochen werden.
1. Die maximale Gesamtlänge beträgt 12 Meter.
2. Die Mindestöffnung ist 15 x 15 cm grog.
3. Der Kanal muß gut gereinigt und dicht sein.
4. Eine Verlegung ist zulässig. Rechnen Sie für eine Verlegung
von zwei Mal 45 Grad jedoch 2 Meter horizontale
Abfuhrlänge.
5. Benutzen Sie die richtigen Zubehörteile:
Klebeplatte, Schornsteinanschlußset
Schornsteineinfassung (siehe Bestelliste).
gilt, daß eine
bestehenden Schornstein
Dachdurchfuhr,
und eventuelle
