9.4.4 Soporte de apoyo superior
lateral (27c) (fig. 14)
Los soportes de apoyo laterales (27c y 27g) sirven para
estabilizar y alinear la hoja de sierra de cinta (6) durante
el funcionamiento. Ayudan a garantizar que la hoja de
sierra de cinta (6) permanezca en la posición y la trayec-
toria correctas durante el proceso de corte.
1. Afloje los tornillos prisioneros (27d) de los soportes de
apoyo superiores laterales (27c).
Utilice la llave Allen de 3 mm (B).
2. Gire los soportes de apoyo superiores laterales (27c)
hasta que dejen de tocar la hoja de sierra de cinta (6)
(distancia máx. 0,5 mm).
Asegúrese de que los soportes de apoyo superiores
laterales (27c) estén centrados con respecto a la hoja
de sierra de cinta (6) y paralelos entre sí.
3. Vuelva a apretar los tornillos prisioneros (27d) de los
soportes de apoyo superiores laterales (27c).
Utilice la llave Allen de 3 mm (B).
9.4.5 Soportes de apoyo inferiores
laterales (27g) (fig. 15)
Para ajustar los soportes de apoyo inferiores latera-
les (27g) puede ser necesario inclinar la mesa de aserra-
do (8) a 45°. (véase 10.4)
1. Afloje los tornillos prisioneros (27h) de los soportes de
apoyo inferiores laterales (27g).
Utilice la llave Allen de 3 mm (B).
2. Gire los soportes de apoyo inferior lateral (27g) hasta
que dejen de tocar la hoja de sierra de cinta (6) (dis-
tancia máx. 0,5 mm).
Asegúrese de que los soportes de apoyo inferiores la-
terales (27g) estén centrados con respecto a la hoja
de sierra de cinta (6) y paralelos entre sí.
3. Vuelva a apretar los tornillos prisioneros (27h) de los
soportes de apoyo inferiores laterales (27g).
Utilice la llave Allen de 3 mm (B).
9.5 Ajuste el dispositivo de protección
de la hoja de sierra de cinta (5)
(fig. 16)
Nota:
Este ajuste deberá comprobarse antes de cada proceso
de corte y deberá reajustarse en caso necesario.
1. Afloje la tuerca de apriete (4).
2. Baje a mano el dispositivo de protección de la hoja de
sierra de cinta (5) lo más cerca posible (distancia
aprox. 2-3 mm) de la pieza a procesar.
3. Apriete de nuevo la tuerca de apriete (4).
9.6 Ajuste de la velocidad de la cinta
(figs. 11, 17 y 18)
1. Abra la puerta de la carcasa inferior (11) aflojando los
tornillos Allen (11b). Utilice una llave Allen de 5 mm
(D).
2. Afloje el tornillo tensor de la correa (29a) en el mo-
tor (16) y presione el motor (16) ligeramente hacia
arriba para aflojar la correa (29).
Utilice una llave Allen de 6 mm (E).
102 | ES
3. Coloque la correa (29) en la polea de transmisión del
accionamiento deseada (30) y en la polea de transmi-
sión de la rueda de cinta de marcha paralela (31) (S1
o S2).
Asegúrese de que las muescas encajen y de que la
correa (29) esté centrada en la polea de transmisión
del accionamiento (30) y en la polea de transmisión
de la rueda de cinta (31).
4. Presione el motor (16) ligeramente hacia atrás y vuel-
va a apretar el tornillo tensor de la correa (29a) en el
motor (16) para tensar la correa (29).
Utilice una llave Allen de 6 mm (E).
5. Vuelva a cerrar la puerta de la carcasa inferior (11) y
asegúrela con el tornillo Allen (11b). Utilice una llave
Allen de 5 mm (D).

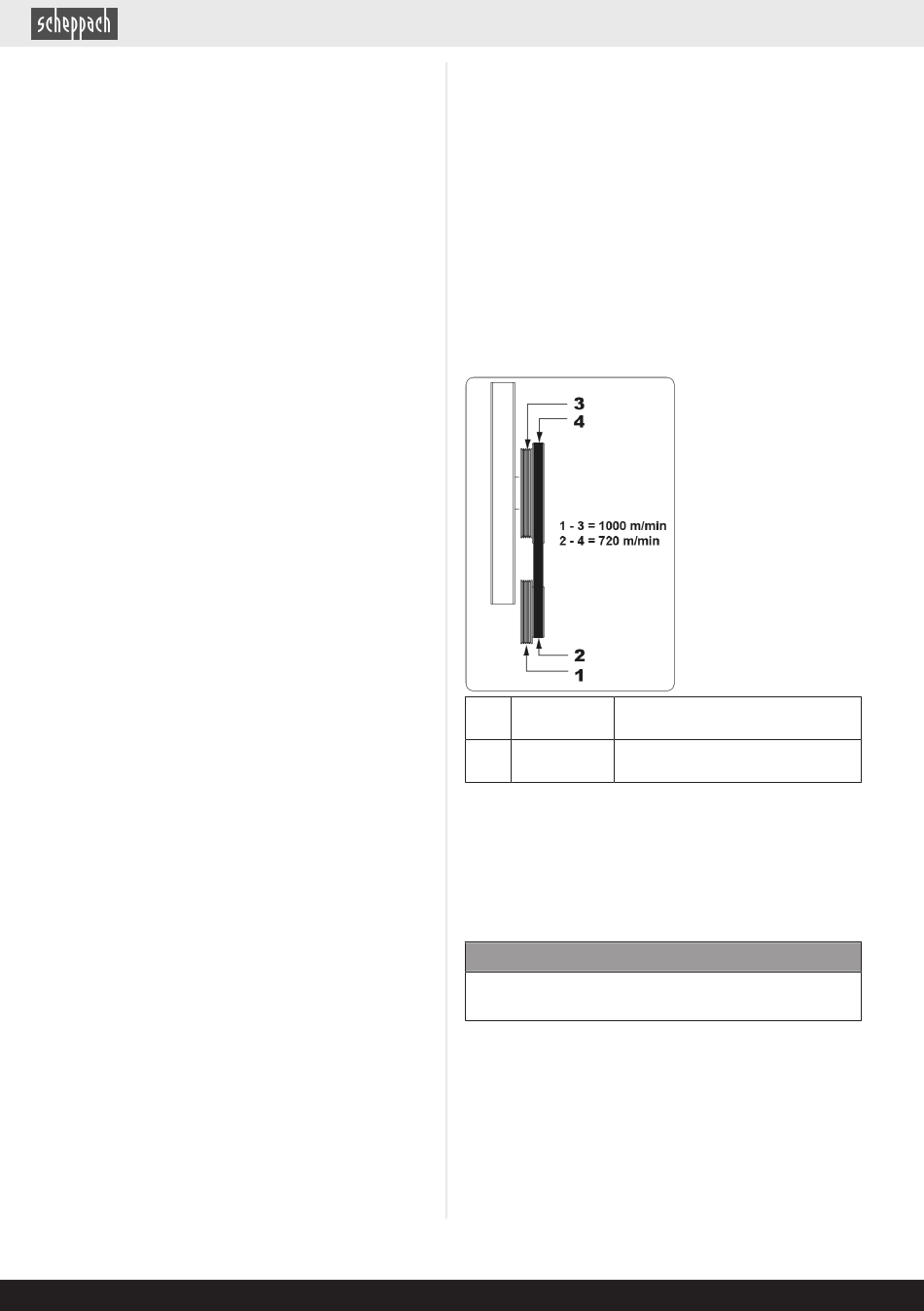

Intervalos de velocidad
2 – 4
1 - 3
10 Manejo
La sierra de cinta es una sierra estacionaria con una hoja
de sierra de cinta accionada que se cierra para formar un
anillo. La sierra de cinta permite realizar cortes precisos
en madera y materiales similares.
La función de los elementos de mando se puede encon-
trar en las siguientes descripciones.
ATENCIÓN
Antes de la puesta en marcha del producto, es im-
prescindible montarlo por completo.
Nota:
El producto está equipado con un interruptor de seguri-
dad. Esto significa que el producto no podrá conectarse si
las puertas están abiertas, o si no están cerradas correc-
tamente.
Procure que ambos interruptores de seguridad (11a) es-
tén correctamente encastrados en las puertas de la car-
casa (11).
www.scheppach.com
720 min Madera dura, materiales similares
-1
a la madera dura y cortes finos
1000 min Madera blanda, materiales blan-
-1
dos, cortes medios y gruesos
