Scheppach HBS261 Originalbetriebsanleitung Seite 18

9.4.5 Seitliche untere Stützlager (27g)
(Abb. 15)
Zur Einstellung der seitlichen unteren Stützlager (27g)
kann es nötig sein den Sägetisch (8) auf 45° zu neigen.
(siehe 10.4)
1. Lösen Sie jeweils die Madenschrauben (27h) der seitli-
chen unteren Stützlager (27g).
Verwenden Sie den Innensechskantschlüssel 3 mm (B).
2. Drehen Sie die seitlichen unteren Stützlager (27g) so
weit bis sie das Sägeband (6) gerade nicht mehr be-
rühren (Abstand max. 0,5mm).
Achten Sie darauf das, die seitlichen unteren Stützla-
ger (27g) mittig zum Sägeband (6) und parallel zuein-
ander eingestellt sind.
3. Ziehen Sie die Madenschrauben (27h) der seitlichen
unteren Stützlager (27g) wieder fest.
Verwenden Sie den Innensechskantschlüssel 3 mm (B).
9.5 Sägebandschutzeinrichtung (5)
einstellen (Abb. 16)
Hinweis:
Die Einstellung ist vor jedem Schneidevorgang zu kontrol-
lieren bzw. neu einzustellen.
1. Lösen Sie die Klemmmutter (4).
2. Senken Sie die Sägebandschutzeinrichtung (5), mit
der Hand, so nahe wie möglich (Abstand ca. 2-3 mm)
auf das zu bearbeitende Werkstück ab.
3. Ziehen Sie die Klemmmutter (4) wieder fest.
9.6 Bandgeschwindigkeit einstellen
(Abb. 11, 17, 18)
1. Öffnen Sie die untere Gehäusetür (11) durch Lösen
der Innensechskantschrauben (11b). Verwenden Sie
einen Innensechskantschlüssel 5 mm (D).
2. Lösen Sie die Riemenspannschraube (29a) am Motor
(16) und drücken Sie den Motor (16) leicht nach oben
um den Riemen (29) zu entspannen.
Verwenden Sie einen Innensechskantschlüssel 6 mm
(E).
3. Setzen Sie den Riemen (29) auf die gewünschte An-
triebsriemenscheibe (30) und auf die parallel laufende
Bandradriemenscheibe (31) (S1 oder S2).
Achten Sie darauf das die Einkerbungen ineinandergrei-
fen und der Riemen (29) mittig auf der Antriebsriemen-
scheibe (30) und der Bandradriemenscheibe (31) sitzt.
4. Drücken Sie den Motor (16) leicht nach hinten und
ziehen Sie die Riemenspannschraube (29a) am Motor
(16) wieder an, um den Riemen (29) zu spannen.
Verwenden Sie einen Innensechskantschlüssel 6 mm
(E).
5. Schließen Sie die untere Gehäusetür (11) wieder und
sichern Sie sie mit der Innensechskantschraube
(11b). Verwenden Sie einen Innensechskantschlüssel
5 mm (D).
18 | DE

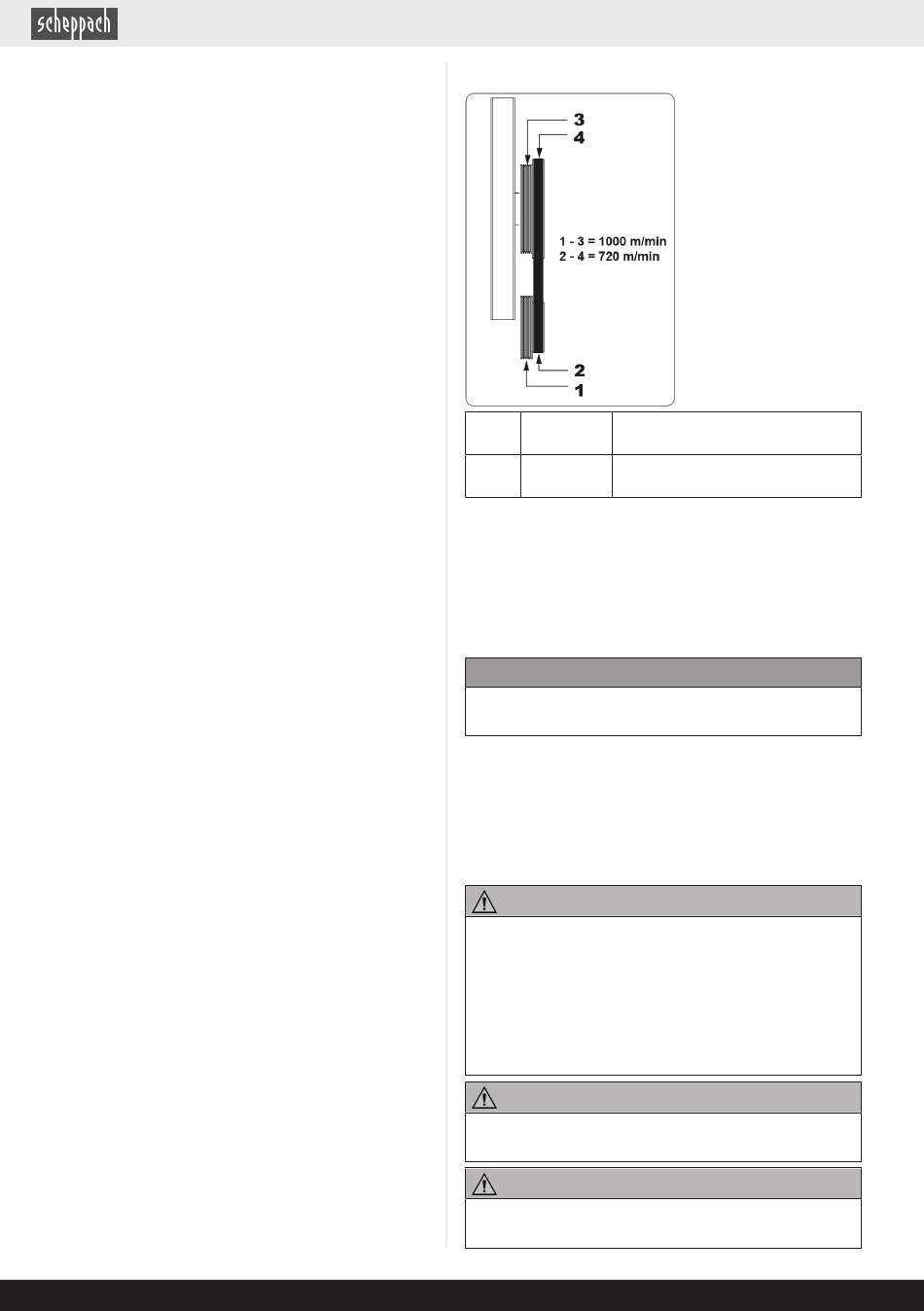

Geschwindigkeitsbereiche
2 – 4
1 - 3
10 Bedienung
Die Bandsäge ist eine feststehende Säge mit einem zu ei-
nem Ring geschlossenen, angetriebenem Bandsägeblatt.
Die Bandsäge erlaubt präzise Schnitte in Holz und ähnli-
chen Materialien.
Die Funktion der Bedienteile entnehmen Sie bitte den
nachfolgenden Beschreibungen.
ACHTUNG
Vor der Inbetriebnahme das Produkt unbedingt
komplett montieren!
Hinweis:
Das Produkt ist mit einem Sicherheitsschalter ausgestat-
tet. Dies bedeutet, dass das Produkt nicht eingeschaltet
werden kann, wenn die Türen offen bzw. nicht ordnungs-
gemäß geschlossen sind.
Achten Sie darauf, dass beide Sicherheitsschalter (11a)
an den Gehäusetüren (11) korrekt einrasten.
WARNUNG
Verletzungsgefahr!
Der Ein-/Ausschalter und der Sicherheitsschalter dürfen
nicht arretiert werden!
– Nicht mit dem Produkt arbeiten, wenn die Schalter
beschädigt sind.
– Vergewissern Sie sich vor jeder Benutzung, dass
das Produkt funktionstüchtig ist.
WARNUNG
Vergewissern Sie sich immer, dass das Einsatzwerk-
zeug richtig montiert ist!
WARNUNG
Stellen Sie sicher, dass der zu bearbeitende Werkstoff
für die Drehzahl des Einsatzwerkzeugs geeignet ist.
www.scheppach.com
720 min Hartholz, hartholzähnliche Materia-
-1
lien, feine Schnitte
1000 min Weichholz, weiche Materialien, mit-
-1
telgrobe und grobe Schnitte
