LEDs „L1 - L7"
LED
(3)
L1
L2
L3
L6
L7
LED „L1" leuchtet:
Die Fehlerbeschreibung sowie die dazugehörende Display-Anzeige an der Strom-
quelle sind im Beiblatt 'Roboter-Interface' (42,0410,0616) beschrieben:
Kapitel 'Ausgangssignale zum Roboter', Abschnitt 'Fehler-Nummer UBST'

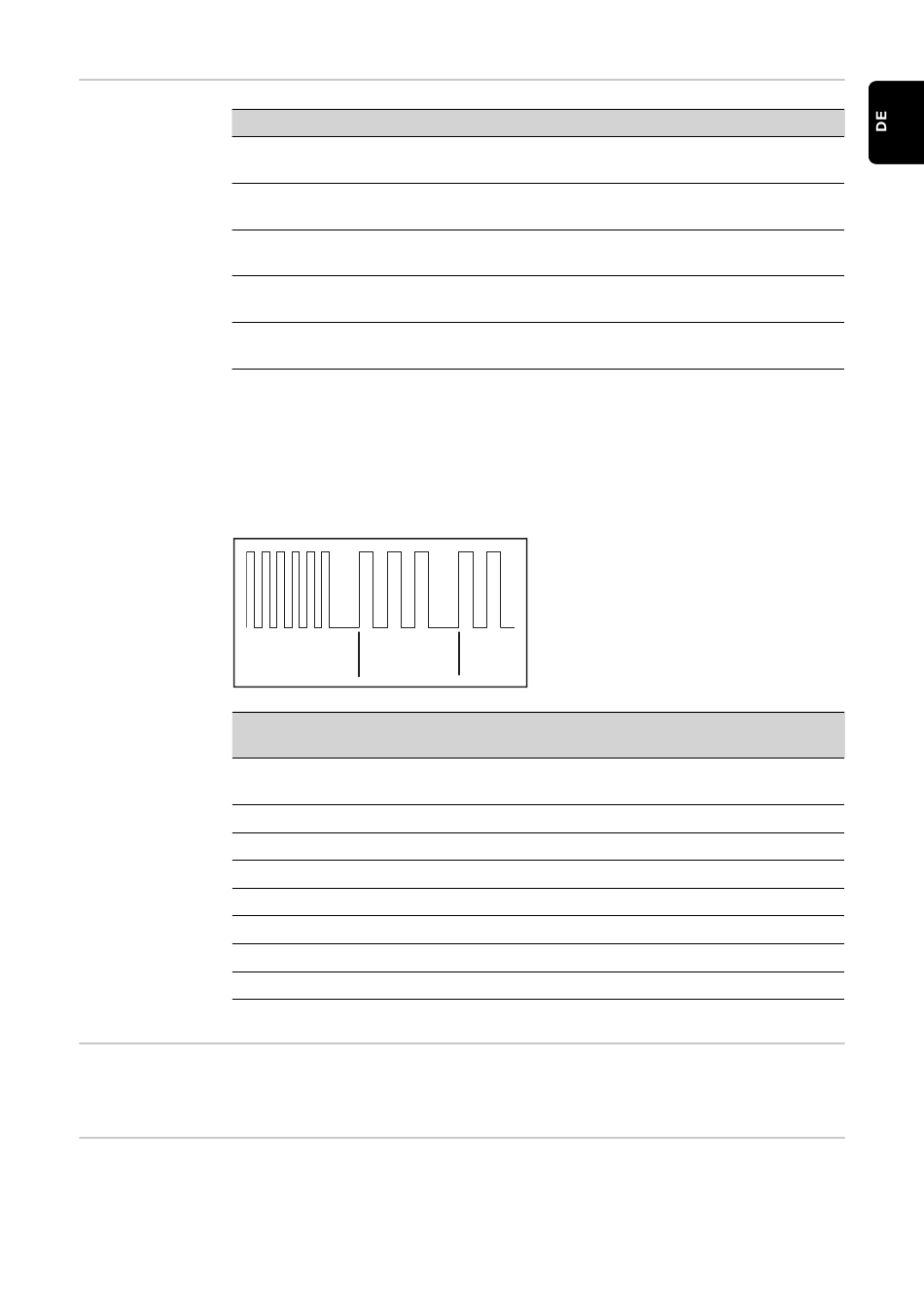

LED „L1" blinkt - Fehler wird über Blink-Code angezeigt:
Fehler-
code
1
LED „EXT" (4)
Die LED „EXT" (4) leuchtet, wenn die externe Versorgungsspannung mittels Jum-
per „EXT" (5) angewählt ist.
Jumper „EXT"
Die Jumper „EXT" (5) und „INT" (6) dienen zum Auswählen zwischen interner
(5) / Jumper
und externer Spannungsversorgung. Im Auslieferungszustand befindet sich der
„INT" (6)
Jumper auf „externer Spannungsversorgung".
Anzeige
Bedeutung
Leuchtet /
Fehler im Modul aufgetre-
Blinkt
ten
Leuchtet
Kommunikation am Fronius
LocalNet aktiv
Blinkt
Ethernet-Stack sendet Da-
ten
Leuchtet
Ethernet - Physikal. Verbin-
dung vorhanden
Blinkt
Ethernet-Datenübertra-
gung aktiv
(a)
(b)
Fehlerar-
gument
Fehlerbeschreibung
1
Max. EtherNet Framegröße über-
schritten
2
Falscher Mailbox-Typ
4
UDP-Datenunterlauf auf Port 15000
5
UDP-Datenüberlauf
6
UDP-Datenunterlauf auf 15001
7
Falscher UDP-Port
8
Fehler bei der Stack-Initialisierung
9
Ungültiger Funktionsaufruf
Abhilfe
Siehe Fehlernummer laut
Tabelle / Servicedienst
-
-
-
-
(a)
Schnelles Blinken:
Start des Fehlercodes
(b)
Erste langsame Impulse:
Fehlerart
(c)
Zweite langsame Impulse:
Fehlerstelle
(c)
Abhilfe
Interface aus-
und einschalten
-
-
-
-
-
-
-
9
