Cavalier „EXT" Le cavalier „EXT" (5) et le cavalier „INT" (6) servent à choisir entre la tension
(5) / Cavalier
d'alimentation interne et externe. Lors de la livraison, le cavalier se trouve sur
„INT" (6) „Tension d'alimentation externe".
DEL „INT" (7) La DEL „INT" (7) s'allume si la tension d'alimentation interne est sélectionnée à
l'aide du cavalier „INT" (6).
DEL „VCC" (8)
La DEL „VCC" (8) s'allume lorsque la tension d'alimentation interne ou externe
est raccordée. La DEL „VCC" indique que la tension d'alimentation + 24 V pour
les composants est correcte dans le sens externe du côté LocalNet.
Voyant DEL sur
le module de bus
Interbus Fibre
Optic Anybus-S

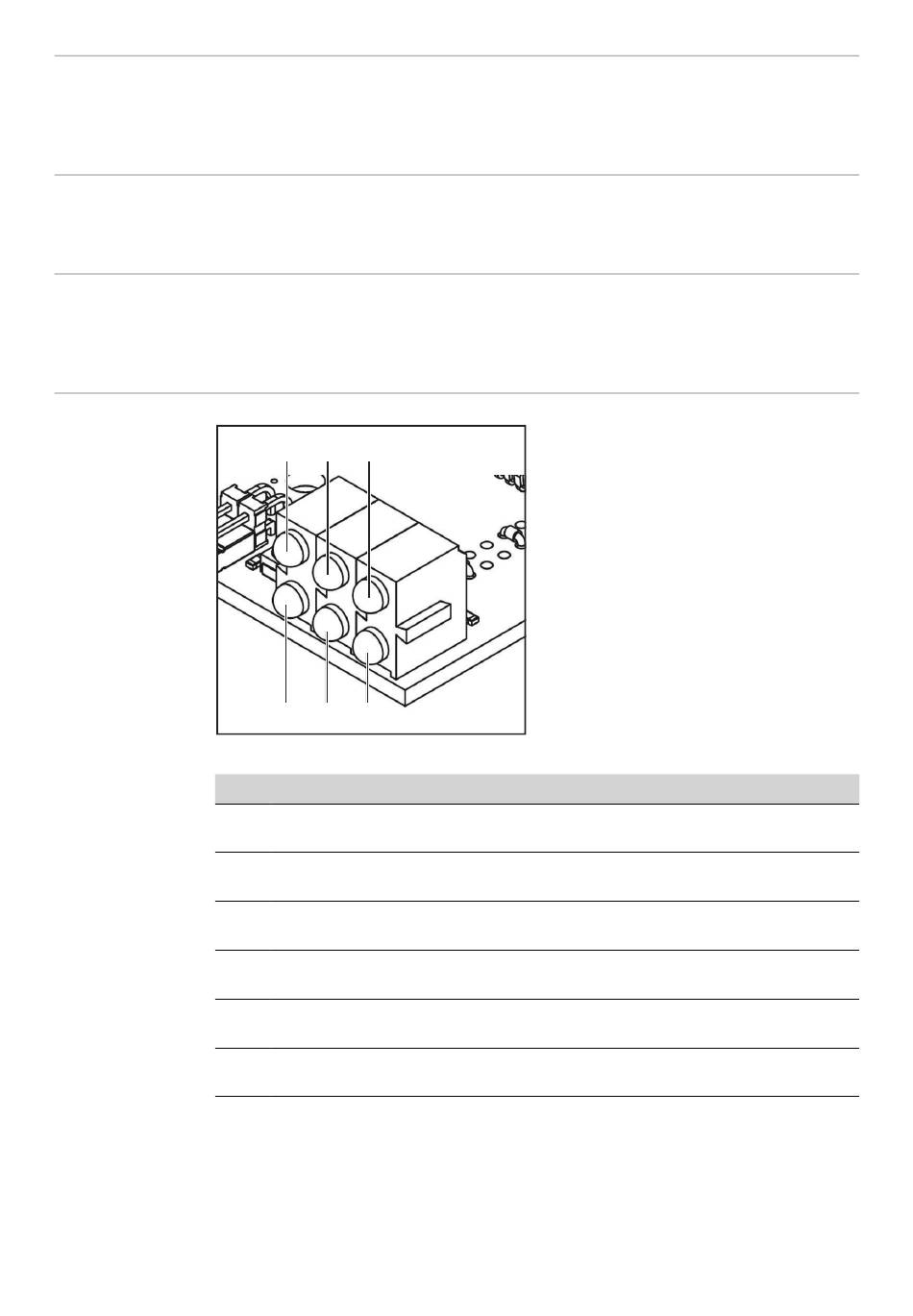

Voyant DEL sur le module de bus Interbus Fibre Optic Anybus-S
DEL
(1)
(2)
(3)
(4)
(5)
(6)
58
(1) (2) (3)
(4) (5) (6)
Voyant Signification
s'allume en Liaison par câble correcte, le système Interbus maître ne
vert se trouve pas en mode réinitialisation
s'allume en Le bus de terrain est actif
vert
s'allume en Le bus de transfert est hors service
jaune
s'allume en Transmission PCP active, temps de maintien = 500 ms
vert (PCP = protocole de communication périphérique)
s'allume en Bus IN - Avertissement concernant la qualité de trans-
jaune mission du câble à fibres optiques
s'allume en Bus OUT - Avertissement concernant la qualité de trans-
jaune mission du câble à fibres optiques
