LED „INT" (7)
Die LED „INT" (7) leuchtet, wenn die interne Versorgungsspannung mittels Jum-
per „INT" (6) angewählt ist.
LED „VCC" (8)
Die LED „VCC" (8) leuchtet, wenn die interne oder externe Versorgungsspannung
angeschlossen ist. Die LED „VCC" zeigt an, dass die Spannungsversorgung + 24 V
für die Bauteil-Komponenten LocalNet-seitig in Richtung extern in Ordnung ist.
LED-Anzeige am
Anybus-S Inter-
bus Fibre Optic
Busmodul

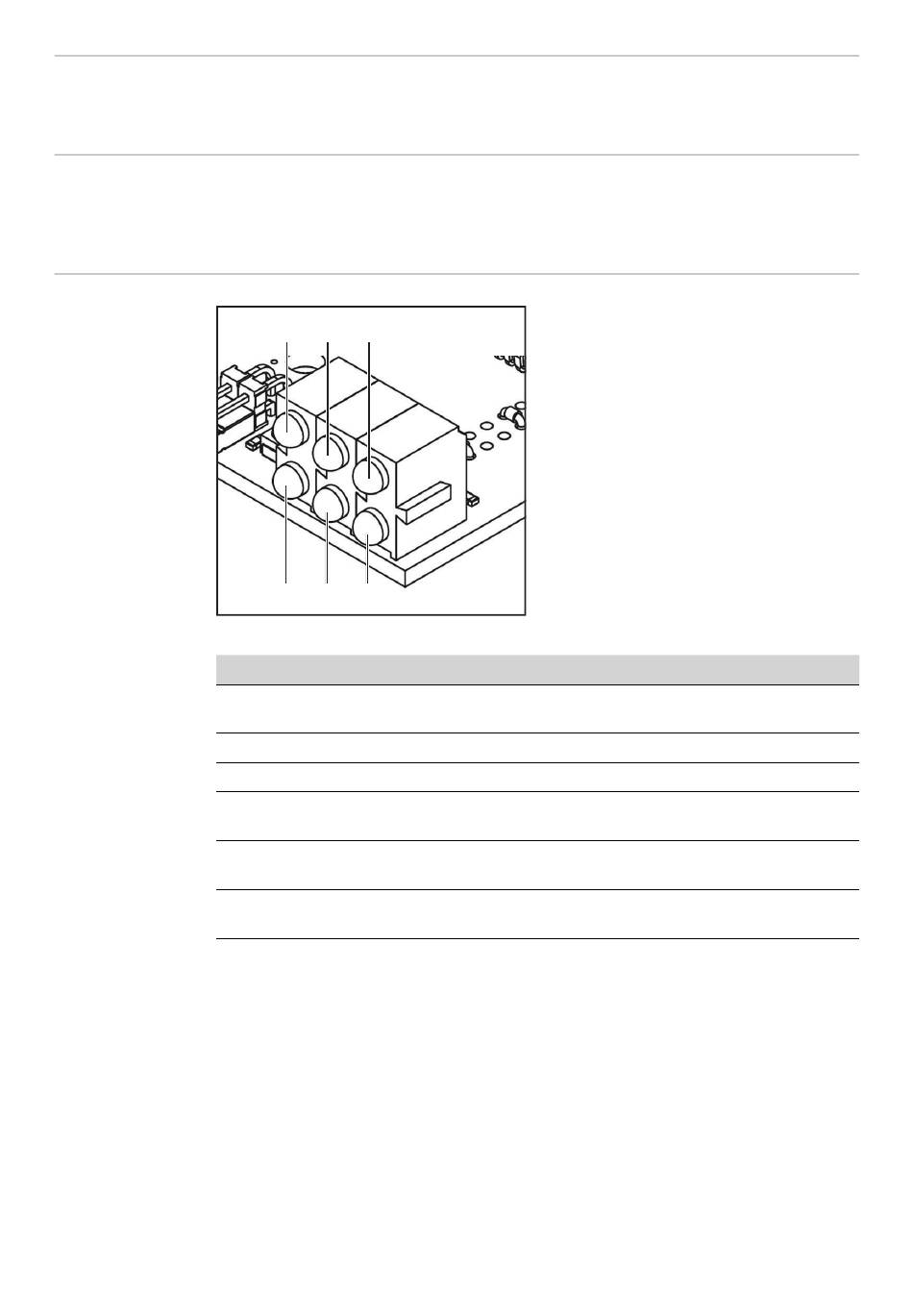

LED-Anzeige am Anybus-S Interbus Fibre Optic Busmodul
LED
(1)
(2)
(3)
(4)
(5)
(6)
10
(1)
(2)
(3)
(4)
(5)
(6)
Anzeige
Bedeutung
leuchtet grün
Kabelverbindung in Ordnung, Interbus-Master befin-
det sich nicht im Reset-Modus
leuchtet grün
Feldbus ist aktiv
leuchtet gelb
weiterführender Bus abgeschaltet
leuchtet grün
PCP-Übertragung aktiv, Haltezeit = 500 ms
(PCP = peripheral communication protocol)
leuchtet gelb
Bus IN - Warnung für die Übertragungsqualität des
Lichtwellen-Leiters
leuchtet gelb
Bus OUT - Warnung für die Übertragungsqualität des
Lichtwellen-Leiters
