Raccordements
avec l'interface
Raccordements avec l'interface
Consignes sup-
REMARQUE!
plémentaires
Aussi longtemps que l'interface robot est connectée au LocalNet, le mode de
service „Mode 2 temps" reste automatiquement sélectionné (affichage : Mode
de service à 2 temps).
Vous trouverez des informations plus détaillées concernant le mode de soudage
„Mode 2 temps spécial pour interface robot" dans les chapitres „Soudage Mig/
MAG" et „Paramètres Mode de service" du mode d'emploi de la source de cou-
rant.

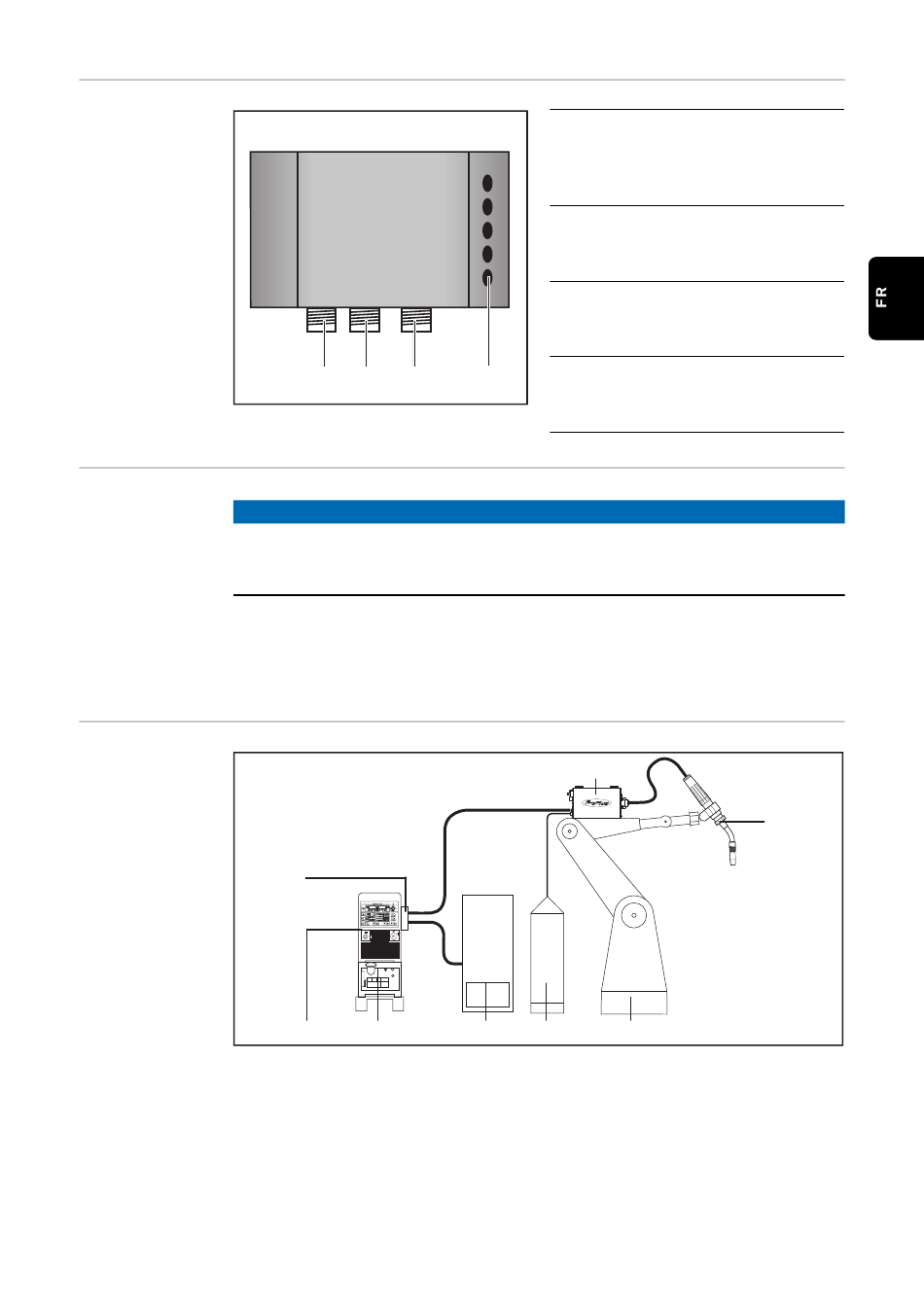

Exemple d'utili-
sation
(1)
(2)
(3)
(4)
(5)
(2)
(3)
(4)
(3)
(5)
(1)
(2)
Source de courant
Refroidisseur
AB Interbus FSMA
Faisceau de liaison
Câble de données Profibus
(1)
Anti-traction
pour le passage du câble de
données Interbus et de l'ali-
mentation électrique
(2)
Connecteur LocalNet
pour le branchement du fais-
ceau de câbles intermédiaire
(3)
Connecteur LocalNet
pour le branchement d'autres
composants du système.
(4)
Connecteur LocalNet
(1)
pour le branchement d'autres
composants du système.
(10)
(4)
(8)
(6)
(7)
(6)
Commande robot
(7)
Fût de fil de soudage
(8)
Robot
(9)
Torche de soudage
(10)
Dévidoir
(9)
53
