Raccorder et configurer AB Interbus FSMA
Généralités
Le raccordement et la configuration de l'interface AB Interbus FSMA s'effectu-
ent sur le module de bus Interbus Fibre Optic Anybus-S.
Sécurité
Danger dû à une erreur de manipulation et d'erreur en cours d'opération.
Cela peut entraîner des dommages corporels et matériels graves.
▶
▶
▶
Risque d'électrocution.
Cela peut entraîner des dommages corporels et matériels graves.
▶
▶
▶

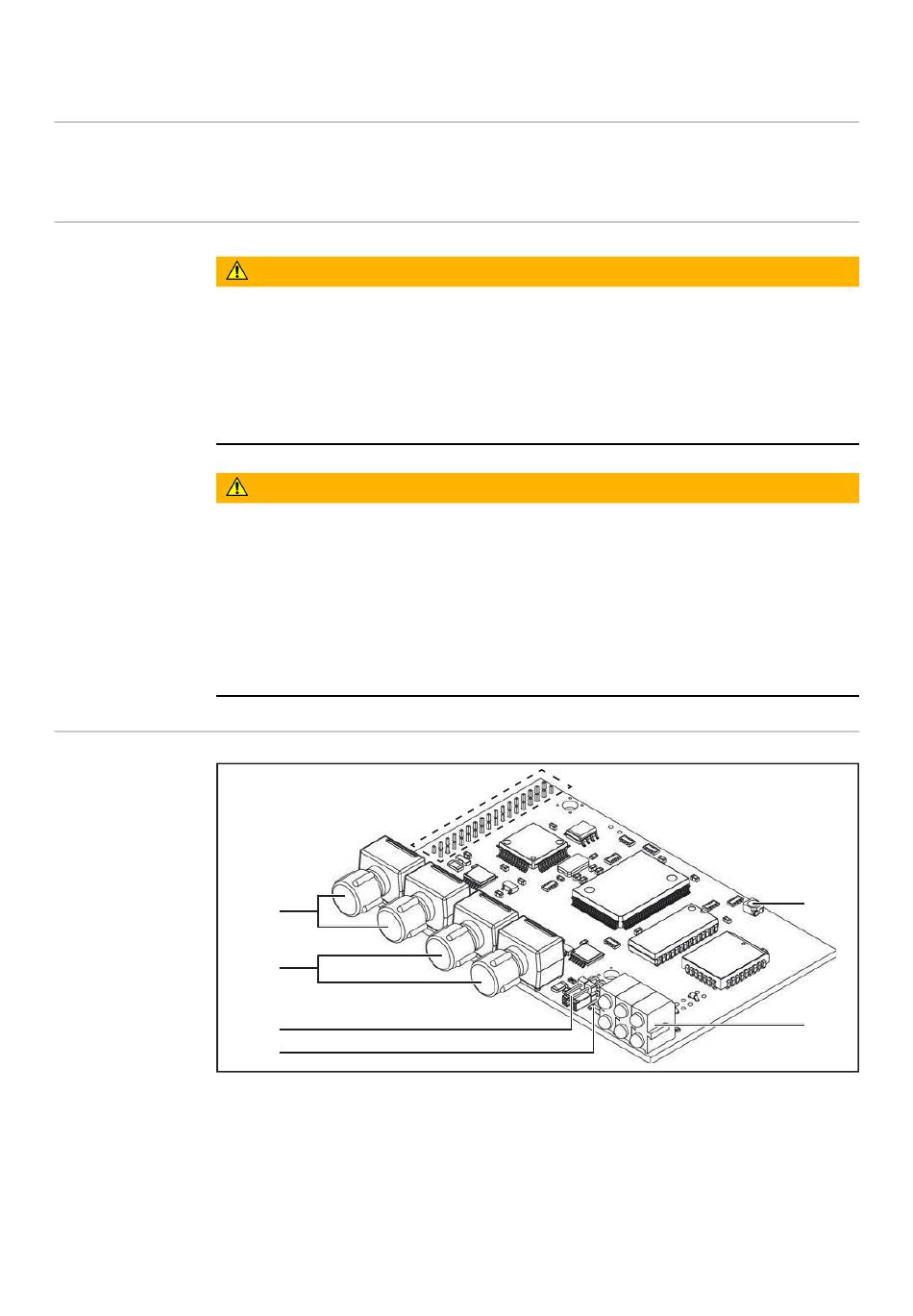

Raccords, possi-
bilités de réglage
et affichages sur
le module de bus
Interbus Fibre
Optic Anybus-S
(1)
(2)
(3)
(4)
Fibre optique = câble à fibres optiques
54
AVERTISSEMENT!
Toutes les fonctions et tous les travaux décrits dans le présent document
doivent uniquement être exécutés par du personnel techniquement qualifié.
Ce document doit être lu et compris dans son intégralité.
Lire et comprendre toutes les consignes de sécurité et la documentation uti-
lisateur de cet appareil et de tous les composants périphériques.
AVERTISSEMENT!
Avant d'entamer les travaux, déconnecter tous les appareils et composants
concernés et les débrancher du réseau électrique.
S'assurer que tous les appareils et composants concernés ne peuvent pas
être remis en marche.
Après ouverture de l'appareil, s'assurer, à l'aide d'un appareil de mesure ap-
proprié, que les composants à charge électrique (condensateurs, par ex.)
sont déchargés.
(2)
(3)
(4)
(5)
Interface vers circuit imprimé UBST 1
Raccord fibre optique bus IN
Raccord fibre optique bus OUT
Sélecteur du taux de bauds
(1)
(5)
(6)
(7)
Voyant tension du bus OK
Voyant DEL
Voyant d'état Anybus-S
(7)
(6)
