Anschlüsse am
Interface

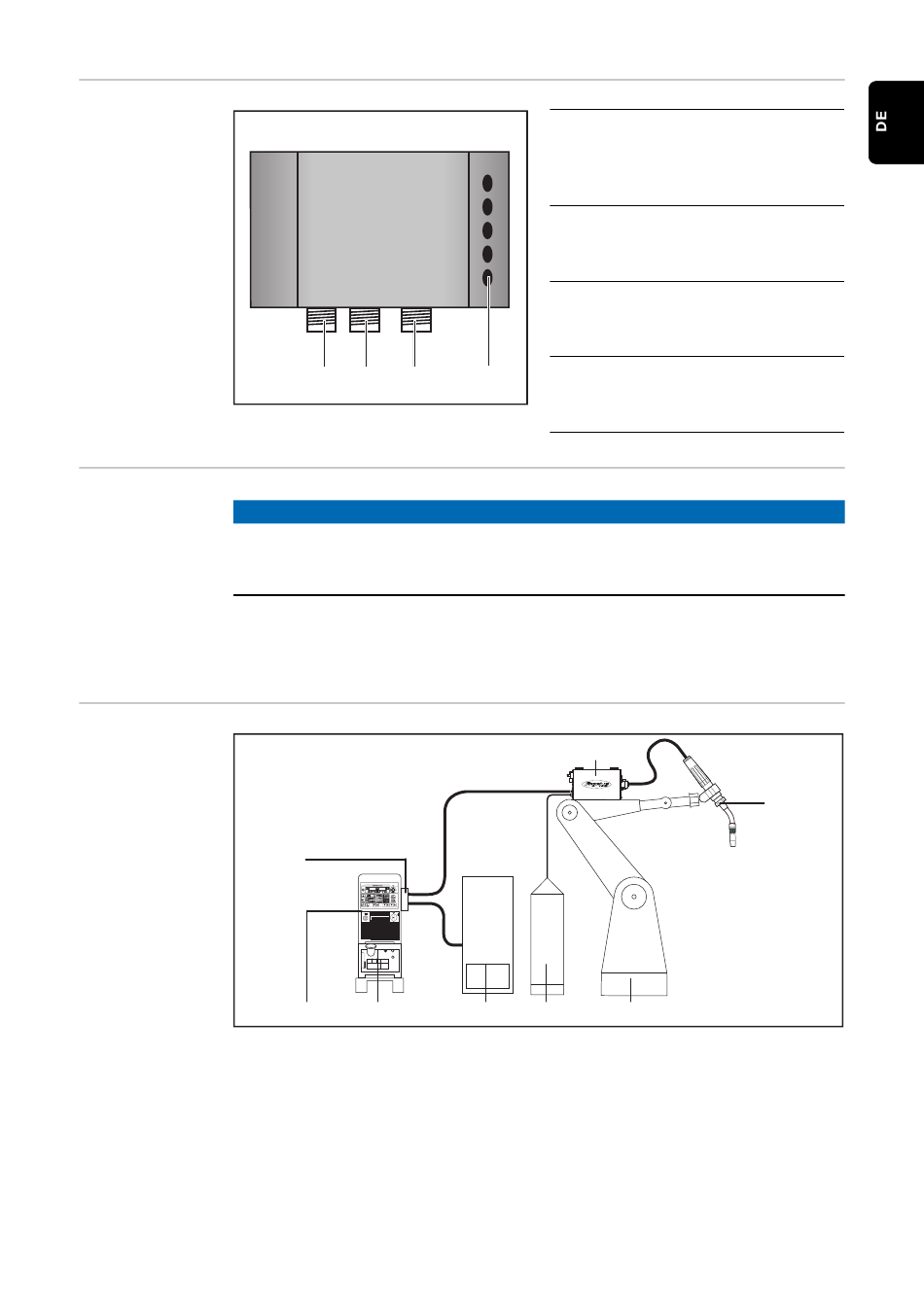

Anschlüsse am Interface
Zusatzhinweise
HINWEIS!
Solange das Roboterinterface am LocalNet angeschlossen ist, bleibt automa-
tisch die Betriebsart „2-Takt Betrieb" angewählt (Anzeige: Betriebsart 2-Takt
Betrieb).
Nähere Informationen zur Betriebsart „Sonder-2-Takt Betrieb für Roboterinter-
face" finden sich in den Kapiteln „MIG/MAG-Schweißen" und „Parameter Be-
triebsart" der Bedienungsanleitung Stromquelle.
Anwendungsbei-
spiel
(1)
(2)
(3)
(4)
(5)
(2)
(3)
(4)
(3)
(5)
(1)
(2)
Stromquelle
Kühlgerät
AB Interbus FSMA
Verbindungs-Schlauchpaket
Datenkabel Profibus
(1)
Zugentlastung
zum Durchführen der Interbus-
Datenleitung und der Span-
nungsversorgung
(2)
LocalNet Anschluss
zum Anschließen des Zwischen-
Schlauchpaketes
(3)
LocalNet Anschluss
zum Anschließen weiterer Sys-
temkomponenten
(4)
LocalNet Anschluss
(1)
zum Anschließen weiterer Sys-
temkomponenten
(10)
(4)
(6)
(7)
(8)
(6)
Robotersteuerung
(7)
Schweißdraht-Fass
(8)
Roboter
(9)
Schweißbrenner
(10)
Drahtvorschub
(9)
5
