DEL „L1 - L7" (3)
DEL
L1
L2
L3
L6
L7
DEL „L1" allumée :
La description des erreurs et les affichages correspondants à l'écran au niveau de
la source de courant sont décrits dans la notice „Interface robot"
(42,0410,0616) :
chapitre „Signaux de sortie vers le robot", section „Numéro d'erreur UBST"
La DEL „L1" clignote - L'erreur est signalée par le code de clignotement :
Code
d'erreur
1
DEL „EXT" (4)
La DEL „EXT" (4) s'allume si la tension d'alimentation externe est sélectionnée à
l'aide du cavalier „EXT" (5).
Affichage
Signification
Éteint / Cli-
Erreur produite dans le
gnote
module
Allumé
Communication sur Local-
Net Fronius active
Clignote
Ethernet-Stack envoie des
données
Allumé
Ethernet - Connexion phy-
sique établie
Cignote
Transmission de données
Ethernet active
(a)
(b)
Explication
de l'erreur
Description de l'erreur
1
Taille de cadre Ethernet max.
dépassée
2
Type Mailbox incorrect
4
Flux de données UDP trop faible
sur le port 15000
5
Flux de données UDP excessif
6
Flux de données UDP trop faible
sur le port 15001
7
Port UDP incorrect
8
Erreur lors de l'initialisation Stack
9
Appel de fonction non valide
Remède
Voir numéro d'erreur selon
tableau / service aprèsven-
te
-
-
-
-

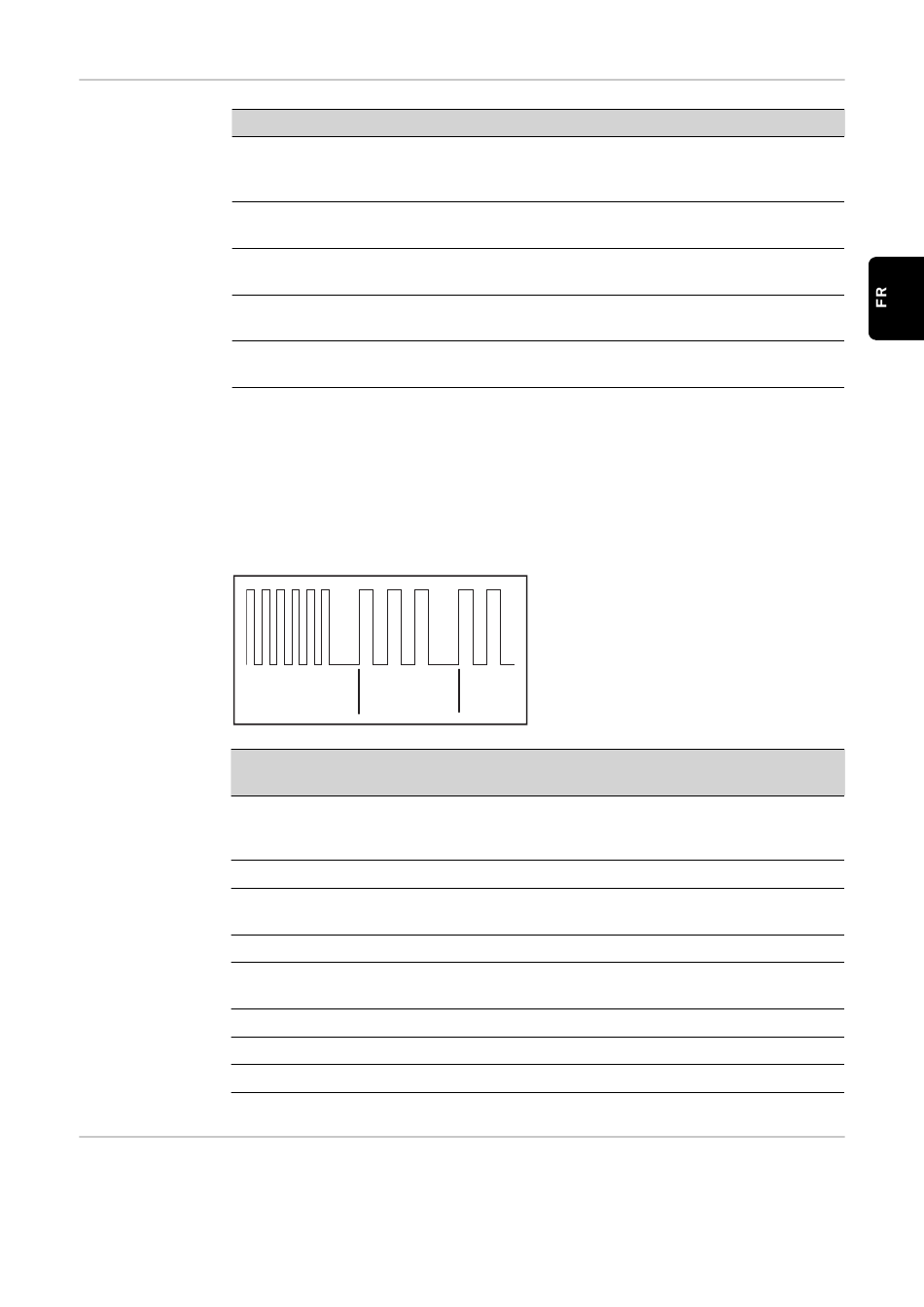

(a)
Clignotement rapide :
Démarrage du code d'erreur
(b)
Première impulsion lente :
Type d'erreur
(c)
Deuxième impulsion lente :
Localisation de l'erreur
(c)
Remède
Déconnecter et
reconnecter l'in-
terface
-
-
-
-
-
-
-
57
