- Seite 1 Operating Instructions Fronius Backup Switch 1PN/3PN-63A Bedienungsanleitung 42,0426,0537,DE 001-07082024...
- Seite 3 Inhaltsverzeichnis Sicherheitsvorschriften Sicherheitsvorschriften Erklärung Sicherheitshinweise Allgemeines Umgebungsbedingungen Qualifiziertes Personal Urheberrecht Allgemeine Informationen Allgemeine Informationen Bestimmungsgemäße Verwendung Vorhersehbare Fehlanwendung Informationen am Gerät Lieferumfang Symbolerklärung Positionierung Kompatible Geräte Bedienelemente und Anschlüsse Schalterstellungen des Backup Switch Anschlussbereich Installation und Inbetriebnahme Voraussetzungen für den Anschluss des Backup Switch Schutzbeschaltung Verschiedene Kabeltypen Zulässige Kabel für den elektrischen Anschluss...
- Seite 4 Wartung Entsorgung Fronius Werksgarantie Schaltpläne Manuelle Notstromumschaltung 2-polige Trennung z. B. Deutschland Schaltplan Manuelle Notstromumschaltung 4-polige Trennung z. B. Deutschland Schaltplan...
- Seite 5 Sicherheitsvorschriften...
- Seite 7 Sicherheitsvorschriften Erklärung Si- GEFAHR! cherheitshinwei- Bezeichnet eine unmittelbar drohende Gefahr. ▶ Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Fol- WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. ▶ Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein.
- Seite 8 Nicht voll funktionstüchtige Sicherheitseinrichtungen vor dem Einschalten des Gerätes von einem autorisierten Fachbetrieb instandsetzen lassen. Schutzeinrichtungen niemals umgehen oder außer Betrieb setzen. Die Positionen der Sicherheits- und Gefahrenhinweise am Gerät sind aus dem Kapitel „Allgemeines“ der Bedienungsanleitung des Gerätes zu entnehmen. Störungen, die die Sicherheit beeinträchtigen können, vor dem Einschalten des Gerätes beseitigen.
- Seite 9 Allgemeine Informationen...
- Seite 11 Allgemeine Informationen Bestimmungs- Der Fronius Backup Switch ist ein ortsfestes Betriebsmittel, das für den Einsatz gemäße Verwen- in öffentlichen Stromnetzen mit TN-/TT-Systemen entwickelt wurde. Im Fall ei- dung nes Netzausfalls können alle angeschlossenen Verbraucher und Erzeuger gemäß den Vorgaben des Netzbetreibers manuell vom öffentlichen Stromnetz getrennt werden.
- Seite 12 C UL US LISTED-Kennzeichnung – bestätigt das Einhalten der zutreffenden Normen für Kanada und die USA. WICHTIG! Alle Leistungsklassen der US-Versionen der Fronius Produktserie „Primo GEN24 X.X 208-240 (Plus) (SC)“ sind NICHT mit dem Fronius Backup Switch kompati- bel. Lieferumfang 1 Stk. Fronius Backup Switch 4 Stk.
- Seite 13 Wechselrichter gekoppelt und spei- chert elektrische Energie. Verbraucher im System z. B. Waschmaschine, Lampen, Fernseher, etc. Positionierung Der Fronius Backup Switch muss an folgender Position im System installiert wer- den. Full Backup Kompatible Kompatible Wechselrichter Geräte...
- Seite 14 Fronius Smart Meter TS 5kA-3 Fronius Smart Meter TS 65A-3 Fronius Smart Meter TS 100A-1 Die Details zum Anschluss eines Fronius Smart Meters befinden sich in der jewei- ligen Bedienungsanleitung. Zum Download von Smart Meter Bedienungsanleitungen entweder auf den Link Smart Meter Bedienungsanleitung klicken oder auf einem Endgerät froni-...

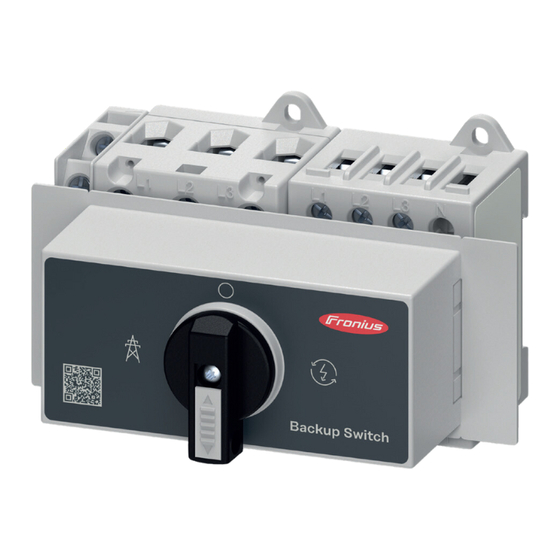

- Seite 15 Bedienelemente und Anschlüsse Schalterstellun- Der Backup Switch verfügt über 3 gen des Backup Schalterstellungen: Switch Netzbetrieb Die Stromversorgung erfolgt über das öffentliche Netz. 0-Stellung (spannungsfrei) Die Stromversorgung ist sicher getrennt vom öffentlichen Netz oder von der Notstrom-Versor- gung. Notstrom-Betrieb Die Stromversorgung erfolgt per Notstrom über den Wech- selrichter oder die Batterie.
- Seite 17 Installation und Inbetriebnahme...
- Seite 19 Voraussetzungen für den Anschluss des Backup Switch Schutzbeschal- Für den sicheren Betrieb des Fronius Backup Switch müssen folgende Kompo- tung nenten im Schaltschrank verbaut sein: Ein vorgelagerter Überstromschutz gemäß den Angaben im Kapitel Techni- sche Daten auf Seite 35. Eine Überspannungs-Schutzeinrichtung (Surge Protective Device - SPD) gemäß...
- Seite 20 Vorbereitung für die Installation Sicherheit WARNUNG! Gefahr durch Kurzschlüsse aufgrund von Fremdkörpern im Anschlussbereich. Ein elektrischer Schlag kann zu schweren Verletzungen oder Tod führen. ▶ Fremdkörper vom Anschlussbereich fernhalten oder gegebenenfalls entfer- nen. WARNUNG! Gefahr durch Fehlbedienung und fehlerhaft durchgeführte Arbeiten. Schwerwiegende Personen- und Sachschäden können die Folge sein.
- Seite 21 Die am Wechselrichter angeschlossene Batterie ausschalten. Die Entladezeit der Kondensatoren des Wechselrichters abwarten (2 Minuten). Montage Der Fronius Backup Switch kann auf einer DIN-Hutschiene 35 mm montiert werden. Gehäuseabmessungen lt. DIN 4388: 7,7 TE (Teilungseinheiten) mit lin- ker und rechter Endlasche (ent-...
- Seite 22 Demontage des Vor dem Anschließen der Leitungen muss der Gehäusedeckel entfernt werden. Schalters und des Gehäusede- Den Schalter auf Position „0“ stel- ckels len. Die Verriegelung des Schalters nach unten schieben. ü Der Schalter ist nun entsperrt. Die Schraube entfernen. ü...
- Seite 23 2-polige Installation Backup Switch WARNUNG! 2-polig am öffentlichen Gefahr durch lose und/oder unsachgemäß geklemmte Einzelleiter in der An- Stromnetz an- schlussklemme. schließen Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Den festen Halt der Einzelleiter in der Anschlussklemme überprüfen. ▶...
- Seite 24 Verbraucher 2- WARNUNG! polig im Not- strom-Kreis am Gefahr durch lose und/oder unsachgemäß geklemmte Einzelleiter in der An- Backup Switch schlussklemme. anschließen Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Den festen Halt der Einzelleiter in der Anschlussklemme überprüfen. ▶...
- Seite 25 4-polige Installation Backup Switch WARNUNG! 4-polig am öffentlichen Gefahr durch lose und/oder unsachgemäß geklemmte Einzelleiter in der An- Stromnetz an- schlussklemme. schließen Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Den festen Halt der Einzelleiter in der Anschlussklemme überprüfen. ▶...
- Seite 26 Verbraucher 4- WARNUNG! polig im Not- strom-Kreis am Gefahr durch lose und/oder unsachgemäß geklemmte Einzelleiter in der An- Backup Switch schlussklemme. anschließen Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Den festen Halt der Einzelleiter in der Anschlussklemme überprüfen. ▶...
- Seite 27 TS 5kA-3 WSD IN+ TS 100A-1 Den Fronius Smart Meter IP über Modbus verkabeln, damit das Signal unter- brochen werden kann. Der Fronius Smart Meter IP darf nicht mit dem Netzwerk verbunden sein. Beschreibung Feedback Schalter in Notstrom-Position (IN6/IN7) der Datenkom- Wenn der Backup Switch auf Notstrom-Versorgung geschaltet wird, überprüft...
- Seite 28 Montage Schutzabdeckung Montage der WARNUNG! Schutzabde- ckungen Gefahr durch elektrische Spannung von fehlenden oder unsachgemäß montier- ten Schutzabdeckungen. Ein elektrischer Schlag kann tödlich sein und/oder schwerwiegende Sachschäden verursachen. ▶ Schutzabdeckungen unmittelbar nach der Installation der spannungsführen- den Leitungen montieren ▶ Schutzabdeckungen sachgemäß...
- Seite 29 Montage Gehäusedeckel und Schalter Montage des Den Gehäusedeckel und den Schalter Gehäusedeckels montieren und mit der Schraube fixie- und des Schal- ren. ters...
- Seite 30 Inbetriebnahme PV-Anlage in Be- Die am Wechselrichter angeschlossene trieb nehmen Batterie einschalten. DC-Trenner in die Schalterstellung „Ein“ stellen. Den Leitungs-Schutz- schalter einschalten. Allgemeines WICHTIG! Einstellungen im Menüpunkt „Gerätekonfiguration“ → „Funktionen und I/Os“ dürfen nur von geschultem Fachpersonal durchgeführt werden! Für den Menüpunkt „Gerätekonfiguration“...
- Seite 31 Installation und Konfiguration nach Arbeiten am Schaltschrank im laufenden Betrieb (Empfehlung: min. einmal jährlich) Für den Testbetrieb wird eine Batterieladung von min. 30 % empfohlen. Eine Beschreibung zur Durchführung des Testbetriebs befindet sich in der Checkliste - Notstrom (https://www.fronius.com/en/search-page, Artikelnum- mer: 42,0426,0365).
- Seite 33 Anhang...
- Seite 35 Technische Daten Technische Da- Last- Hilfskon- Trenn- takt- schalter Schalter Technische Daten 63 A Thermischer Bemessungs-Betriebsstrom offen I 63 A 10 A gekapselt I 63 A 690 V 690 V Bemessungs-Isolationsspannung U Ausschaltvermögen I 3 x 220 - 440 V 330 A 3 x 500 V 330 A...
- Seite 36 Verpackungsmaterialien getrennt sammeln lokal gültige Vorschriften beachten Volumen des Kartons verringern Fronius Werks- Detaillierte, länderspezifische Garantiebedingungen sind unter www.froni- garantie us.com/solar/garantie aufrufbar. Um die volle Garantielaufzeit für Ihr neu installiertes Fronius-Produkt zu erhal- ten, registrieren Sie sich bitte unter www.solarweb.com.
- Seite 37 Schaltpläne...
- Seite 39 Manuelle Notstromumschaltung 2-polige Tren- nung z. B. Deutschland Schaltplan...
- Seite 40 Manuelle Notstromumschaltung 4-polige Tren- nung z. B. Deutschland Schaltplan...
