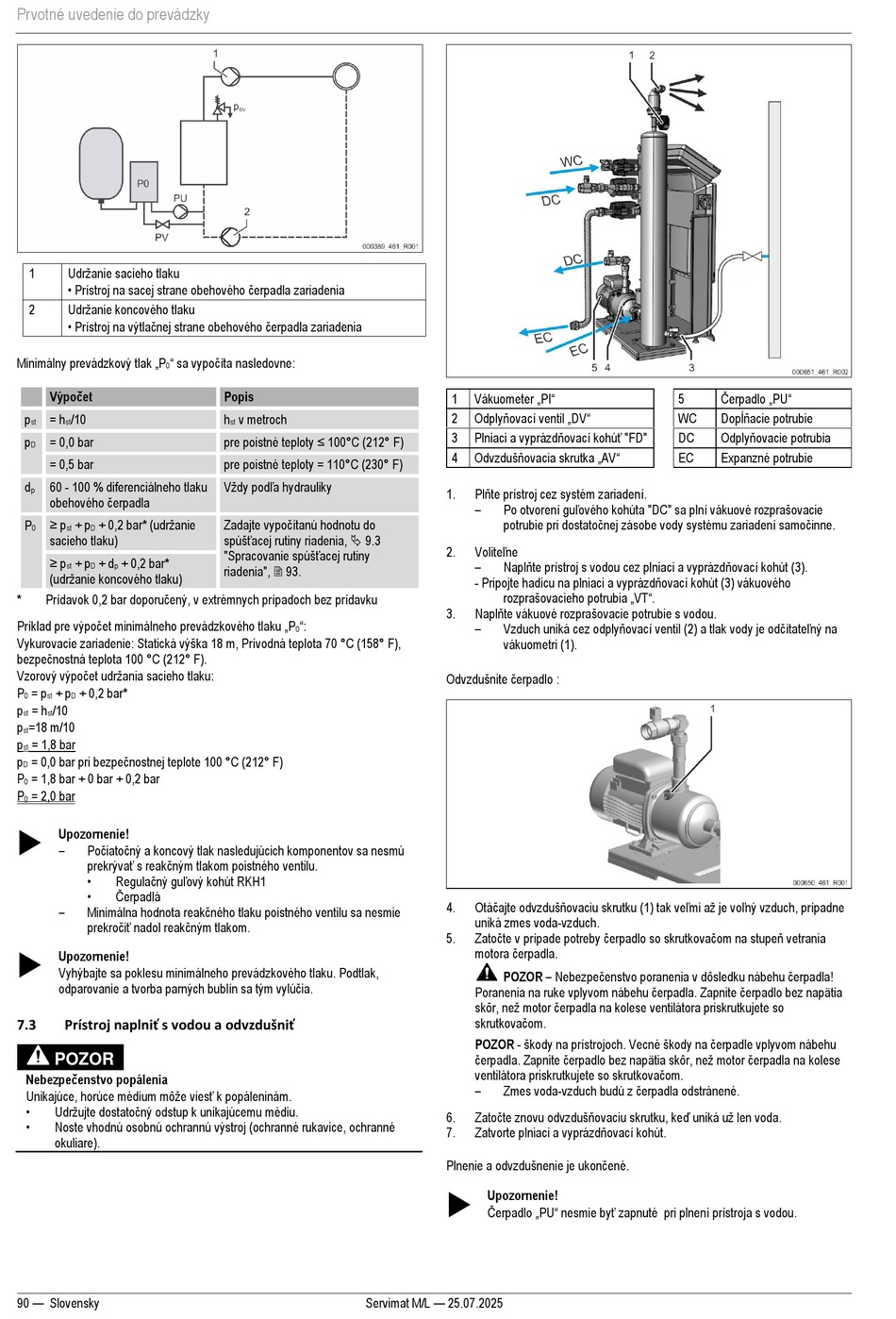

Reflex Servimat M Originalbetriebsanleitung Seite 90

Prvotné uvedenie do prevádzky
1 Udržanie sacieho tlaku
• Prístroj na sacej strane obehového čerpadla zariadenia
2 Udržanie koncového tlaku
• Prístroj na výtlačnej strane obehového čerpadla zariadenia
Minimálny prevádzkový tlak „P " sa vypočíta nasledovne:
0
Výpočet
p = h /10
st st
p = 0,0 bar
D
= 0,5 bar
d 60 - 100 % diferenciálneho tlaku
p
obehového čerpadla
P ≥ p + p + 0,2 bar* (udržanie
0 st D
sacieho tlaku)
≥ p + p + d + 0,2 bar*
st D p
(udržanie koncového tlaku)
* Prídavok 0,2 bar doporučený, v extrémnych prípadoch bez prídavku
Príklad pre výpočet minimálneho prevádzkového tlaku „P
Vykurovacie zariadenie: Statická výška 18 m, Prívodná teplota 70 °C (158° F),
bezpečnostná teplota 100 °C (212° F).
Vzorový výpočet udržania sacieho tlaku:
P = p + p + 0,2 bar*
0 st D
p = h /10
st st
p =18 m/10
st
p = 1,8 bar
st
p = 0,0 bar pri bezpečnostnej teplote 100 °C (212° F)
D
P = 1,8 bar + 0 bar + 0,2 bar
0
P = 2,0 bar
0
 Upozornenie!
– Počiatočný a koncový tlak nasledujúcich komponentov sa nesmú
prekrývať s reakčným tlakom poistného ventilu.
• Regulačný guľový kohút RKH1
• Čerpadlá
– Minimálna hodnota reakčného tlaku poistného ventilu sa nesmie
prekročiť nadol reakčným tlakom.
 Upozornenie!
Vyhýbajte sa poklesu minimálneho prevádzkového tlaku. Podtlak,
odparovanie a tvorba parných bublín sa tým vylúčia.
7.3 Prístroj naplniť s vodou a odvzdušniť
POZOR
Nebezpečenstvo popálenia
Unikajúce, horúce médium môže viesť k popáleninám.
• Udržujte dostatočný odstup k unikajúcemu médiu.
• Noste vhodnú osobnú ochrannú výstroj (ochranné rukavice, ochranné
okuliare).
90 — Slovensky
Popis
h v metroch
st
pre poistné teploty ≤ 100°C (212° F)
pre poistné teploty = 110°C (230° F)
Vždy podľa hydrauliky
Zadajte vypočítanú hodnotu do
spúšťacej rutiny riadenia,  9.3
"Spracovanie spúšťacej rutiny
riadenia",  93.
":
0
Servimat M/L — 25.07.2025
1 Vákuometer „PI"
2 Odplyňovací ventil „DV"
3 Plniaci a vyprázdňovací kohúť "FD"
4 Odvzdušňovacia skrutka „AV"
1. Plňte prístroj cez systém zariadení.
– Po otvorení guľového kohúta "DC" sa plní vákuové rozprašovacie
potrubie pri dostatočnej zásobe vody systému zariadení samočinne.
2. Voliteľne
– Naplňte prístroj s vodou cez plniaci a vyprázdňovací kohút (3).
- Pripojte hadicu na plniaci a vyprázdňovací kohút (3) vákuového
rozprašovacieho potrubia „VT".
3. Naplňte vákuové rozprašovacie potrubie s vodou.
– Vzduch uniká cez odplyňovací ventil (2) a tlak vody je odčítateľný na
vákuometri (1).
Odvzdušnite čerpadlo :
4. Otáčajte odvzdušňovaciu skrutku (1) tak veľmi až je voľný vzduch, prípadne
uniká zmes voda-vzduch.
5. Zatočte v prípade potreby čerpadlo so skrutkovačom na stupeň vetrania
motora čerpadla.
POZOR – Nebezpečenstvo poranenia v dôsledku nábehu čerpadla!
Poranenia na ruke vplyvom nábehu čerpadla. Zapnite čerpadlo bez napätia
skôr, než motor čerpadla na kolese ventilátora priskrutkujete so
skrutkovačom.
POZOR - škody na prístrojoch. Vecné škody na čerpadle vplyvom nábehu
čerpadla. Zapnite čerpadlo bez napätia skôr, než motor čerpadla na kolese
ventilátora priskrutkujete so skrutkovačom.
– Zmes voda-vzduch budú z čerpadla odstránené.
6. Zatočte znovu odvzdušňovaciu skrutku, keď uniká už len voda.
7. Zatvorte plniaci a vyprázdňovací kohút.
Plnenie a odvzdušnenie je ukončené.
 Upozornenie!
Čerpadlo „PU" nesmie byť zapnuté pri plnení prístroja s vodou.
5 Čerpadlo „PU"
WC Dopĺňacie potrubie
DC Odplyňovacie potrubia
EC Expanzné potrubie
