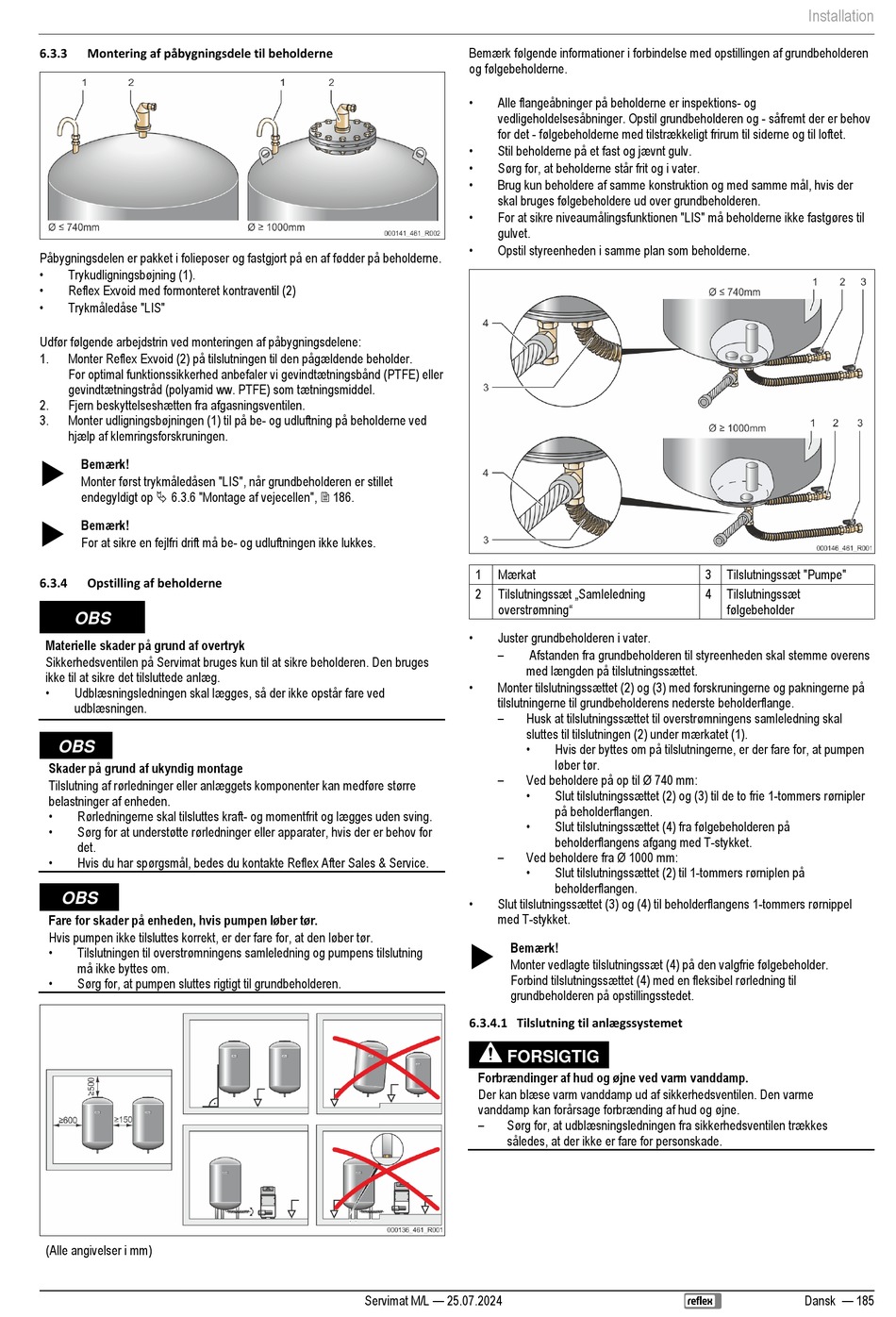

Reflex Servimat M Originalbetriebsanleitung Seite 185

6.3.3 Montering af påbygningsdele til beholderne
Påbygningsdelen er pakket i folieposer og fastgjort på en af fødder på beholderne.
• Trykudligningsbøjning (1).
• Reflex Exvoid med formonteret kontraventil (2)
• Trykmåledåse "LIS"
Udfør følgende arbejdstrin ved monteringen af påbygningsdelene:
1. Monter Reflex Exvoid (2) på tilslutningen til den pågældende beholder.
For optimal funktionssikkerhed anbefaler vi gevindtætningsbånd (PTFE) eller
gevindtætningstråd (polyamid ww. PTFE) som tætningsmiddel.
2. Fjern beskyttelseshætten fra afgasningsventilen.
3. Monter udligningsbøjningen (1) til på be- og udluftning på beholderne ved
hjælp af klemringsforskruningen.
 Bemærk!
Monter først trykmåledåsen "LIS", når grundbeholderen er stillet
endegyldigt op  6.3.6 "Montage af vejecellen",  186.
 Bemærk!
For at sikre en fejlfri drift må be- og udluftningen ikke lukkes.
6.3.4 Opstilling af beholderne
OBS
Materielle skader på grund af overtryk
Sikkerhedsventilen på Servimat bruges kun til at sikre beholderen. Den bruges
ikke til at sikre det tilsluttede anlæg.
• Udblæsningsledningen skal lægges, så der ikke opstår fare ved
udblæsningen.
OBS
Skader på grund af ukyndig montage
Tilslutning af rørledninger eller anlæggets komponenter kan medføre større
belastninger af enheden.
• Rørledningerne skal tilsluttes kraft- og momentfrit og lægges uden sving.
• Sørg for at understøtte rørledninger eller apparater, hvis der er behov for
det.
• Hvis du har spørgsmål, bedes du kontakte Reflex After Sales & Service.
OBS
Fare for skader på enheden, hvis pumpen løber tør.
Hvis pumpen ikke tilsluttes korrekt, er der fare for, at den løber tør.
• Tilslutningen til overstrømningens samleledning og pumpens tilslutning
må ikke byttes om.
• Sørg for, at pumpen sluttes rigtigt til grundbeholderen.
(Alle angivelser i mm)
Bemærk følgende informationer i forbindelse med opstillingen af grundbeholderen
og følgebeholderne.
• Alle flangeåbninger på beholderne er inspektions- og
vedligeholdelsesåbninger. Opstil grundbeholderen og - såfremt der er behov
for det - følgebeholderne med tilstrækkeligt frirum til siderne og til loftet.
• Stil beholderne på et fast og jævnt gulv.
• Sørg for, at beholderne står frit og i vater.
• Brug kun beholdere af samme konstruktion og med samme mål, hvis der
skal bruges følgebeholdere ud over grundbeholderen.
• For at sikre niveaumålingsfunktionen "LIS" må beholderne ikke fastgøres til
gulvet.
• Opstil styreenheden i samme plan som beholderne.
1 Mærkat
2 Tilslutningssæt „Samleledning
overstrømning"
• Juster grundbeholderen i vater.
– Afstanden fra grundbeholderen til styreenheden skal stemme overens
med længden på tilslutningssættet.
• Monter tilslutningssættet (2) og (3) med forskruningerne og pakningerne på
tilslutningerne til grundbeholderens nederste beholderflange.
– Husk at tilslutningssættet til overstrømningens samleledning skal
sluttes til tilslutningen (2) under mærkatet (1).
•
– Ved beholdere på op til Ø 740 mm:
•
•
– Ved beholdere fra Ø 1000 mm:
•
• Slut tilslutningssættet (3) og (4) til beholderflangens 1-tommers rørnippel
med T-stykket.
 Bemærk!
Monter vedlagte tilslutningssæt (4) på den valgfrie følgebeholder.
Forbind tilslutningssættet (4) med en fleksibel rørledning til
grundbeholderen på opstillingsstedet.
6.3.4.1 Tilslutning til anlægssystemet
FORSIGTIG
Forbrændinger af hud og øjne ved varm vanddamp.
Der kan blæse varm vanddamp ud af sikkerhedsventilen. Den varme
vanddamp kan forårsage forbrænding af hud og øjne.
– Sørg for, at udblæsningsledningen fra sikkerhedsventilen trækkes
således, at der ikke er fare for personskade.
Servimat M/L — 25.07.2024
3
4
Hvis der byttes om på tilslutningerne, er der fare for, at pumpen
løber tør.
Slut tilslutningssættet (2) og (3) til de to frie 1-tommers rørnipler
på beholderflangen.
Slut tilslutningssættet (4) fra følgebeholderen på
beholderflangens afgang med T-stykket.
Slut tilslutningssættet (2) til 1-tommers rørniplen på
beholderflangen.
Installation
Tilslutningssæt "Pumpe"
Tilslutningssæt
følgebeholder
