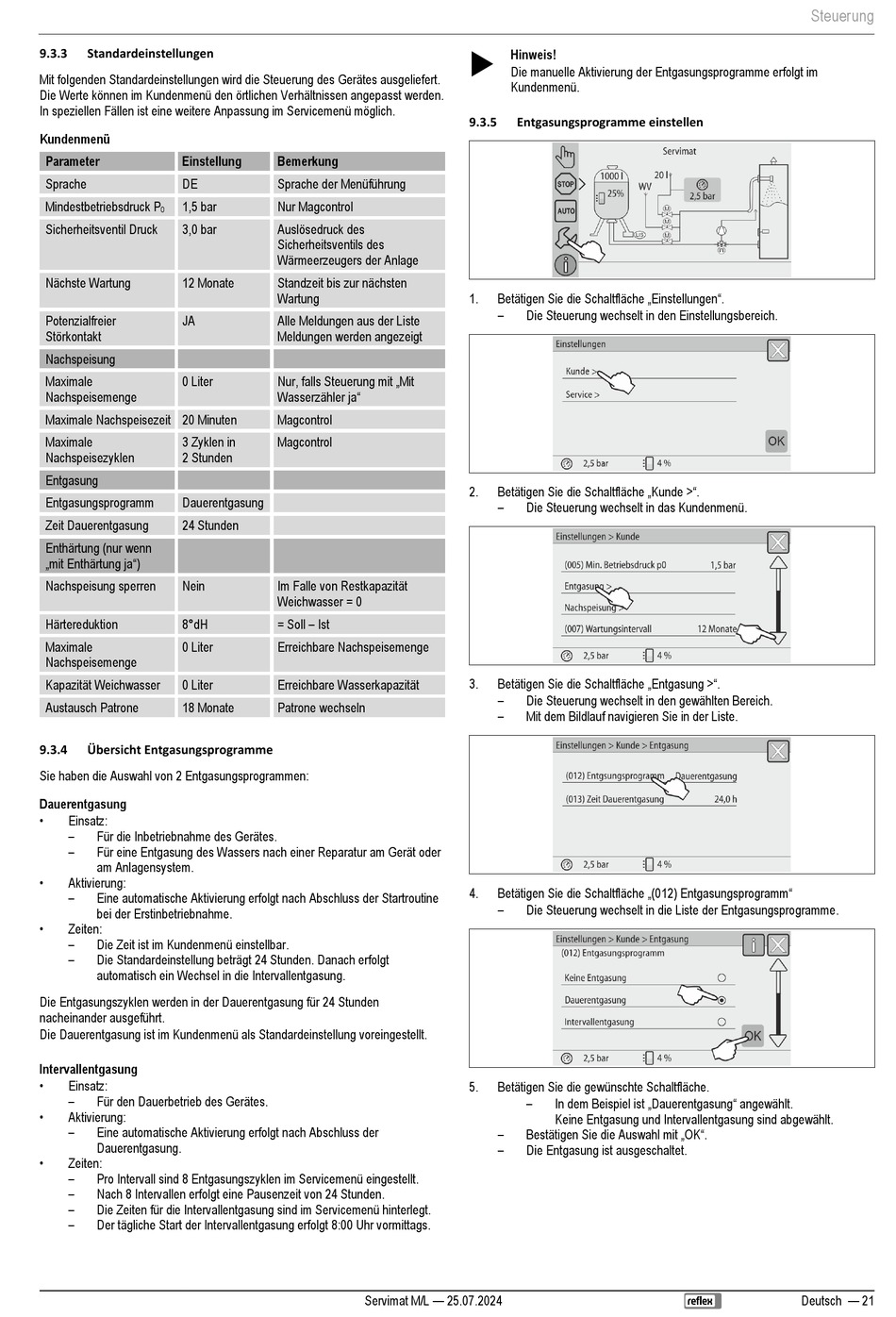

Reflex Servimat M Originalbetriebsanleitung Seite 21

9.3.3 Standardeinstellungen
Mit folgenden Standardeinstellungen wird die Steuerung des Gerätes ausgeliefert.
Die Werte können im Kundenmenü den örtlichen Verhältnissen angepasst werden.
In speziellen Fällen ist eine weitere Anpassung im Servicemenü möglich.
Kundenmenü
Parameter Einstellung
Sprache DE
Mindestbetriebsdruck P 1,5 bar
0
Sicherheitsventil Druck 3,0 bar
Nächste Wartung 12 Monate
Potenzialfreier JA
Störkontakt
Nachspeisung
Maximale 0 Liter
Nachspeisemenge
Maximale Nachspeisezeit 20 Minuten
Maximale 3 Zyklen in
Nachspeisezyklen 2 Stunden
Entgasung
Entgasungsprogramm Dauerentgasung
Zeit Dauerentgasung 24 Stunden
Enthärtung (nur wenn
„mit Enthärtung ja")
Nachspeisung sperren Nein
Härtereduktion 8°dH
Maximale 0 Liter
Nachspeisemenge
Kapazität Weichwasser 0 Liter
Austausch Patrone 18 Monate
9.3.4 Übersicht Entgasungsprogramme
Sie haben die Auswahl von 2 Entgasungsprogrammen:
Dauerentgasung
• Einsatz:
– Für die Inbetriebnahme des Gerätes.
– Für eine Entgasung des Wassers nach einer Reparatur am Gerät oder
am Anlagensystem.
• Aktivierung:
– Eine automatische Aktivierung erfolgt nach Abschluss der Startroutine
bei der Erstinbetriebnahme.
• Zeiten:
– Die Zeit ist im Kundenmenü einstellbar.
– Die Standardeinstellung beträgt 24 Stunden. Danach erfolgt
automatisch ein Wechsel in die Intervallentgasung.
Die Entgasungszyklen werden in der Dauerentgasung für 24 Stunden
nacheinander ausgeführt.
Die Dauerentgasung ist im Kundenmenü als Standardeinstellung voreingestellt.
Intervallentgasung
• Einsatz:
– Für den Dauerbetrieb des Gerätes.
• Aktivierung:
– Eine automatische Aktivierung erfolgt nach Abschluss der
Dauerentgasung.
• Zeiten:
– Pro Intervall sind 8 Entgasungszyklen im Servicemenü eingestellt.
– Nach 8 Intervallen erfolgt eine Pausenzeit von 24 Stunden.
– Die Zeiten für die Intervallentgasung sind im Servicemenü hinterlegt.
– Der tägliche Start der Intervallentgasung erfolgt 8:00 Uhr vormittags.
Bemerkung
Sprache der Menüführung
Nur Magcontrol
Auslösedruck des
Sicherheitsventils des
Wärmeerzeugers der Anlage
Standzeit bis zur nächsten
Wartung
Alle Meldungen aus der Liste
Meldungen werden angezeigt
Nur, falls Steuerung mit „Mit
Wasserzähler ja"
Magcontrol
Magcontrol
Im Falle von Restkapazität
Weichwasser = 0
= Soll – Ist
Erreichbare Nachspeisemenge
Erreichbare Wasserkapazität
Patrone wechseln
Servimat M/L — 25.07.2024
 Hinweis!
Die manuelle Aktivierung der Entgasungsprogramme erfolgt im
Kundenmenü.
9.3.5 Entgasungsprogramme einstellen
1. Betätigen Sie die Schaltfläche „Einstellungen".
– Die Steuerung wechselt in den Einstellungsbereich.
2. Betätigen Sie die Schaltfläche „Kunde >".
– Die Steuerung wechselt in das Kundenmenü.
3. Betätigen Sie die Schaltfläche „Entgasung >".
– Die Steuerung wechselt in den gewählten Bereich.
– Mit dem Bildlauf navigieren Sie in der Liste.
4. Betätigen Sie die Schaltfläche „(012) Entgasungsprogramm"
– Die Steuerung wechselt in die Liste der Entgasungsprogramme.
5. Betätigen Sie die gewünschte Schaltfläche.
– In dem Beispiel ist „Dauerentgasung" angewählt.
Keine Entgasung und Intervallentgasung sind abgewählt.
– Bestätigen Sie die Auswahl mit „OK".
– Die Entgasung ist ausgeschaltet.
Steuerung
